78

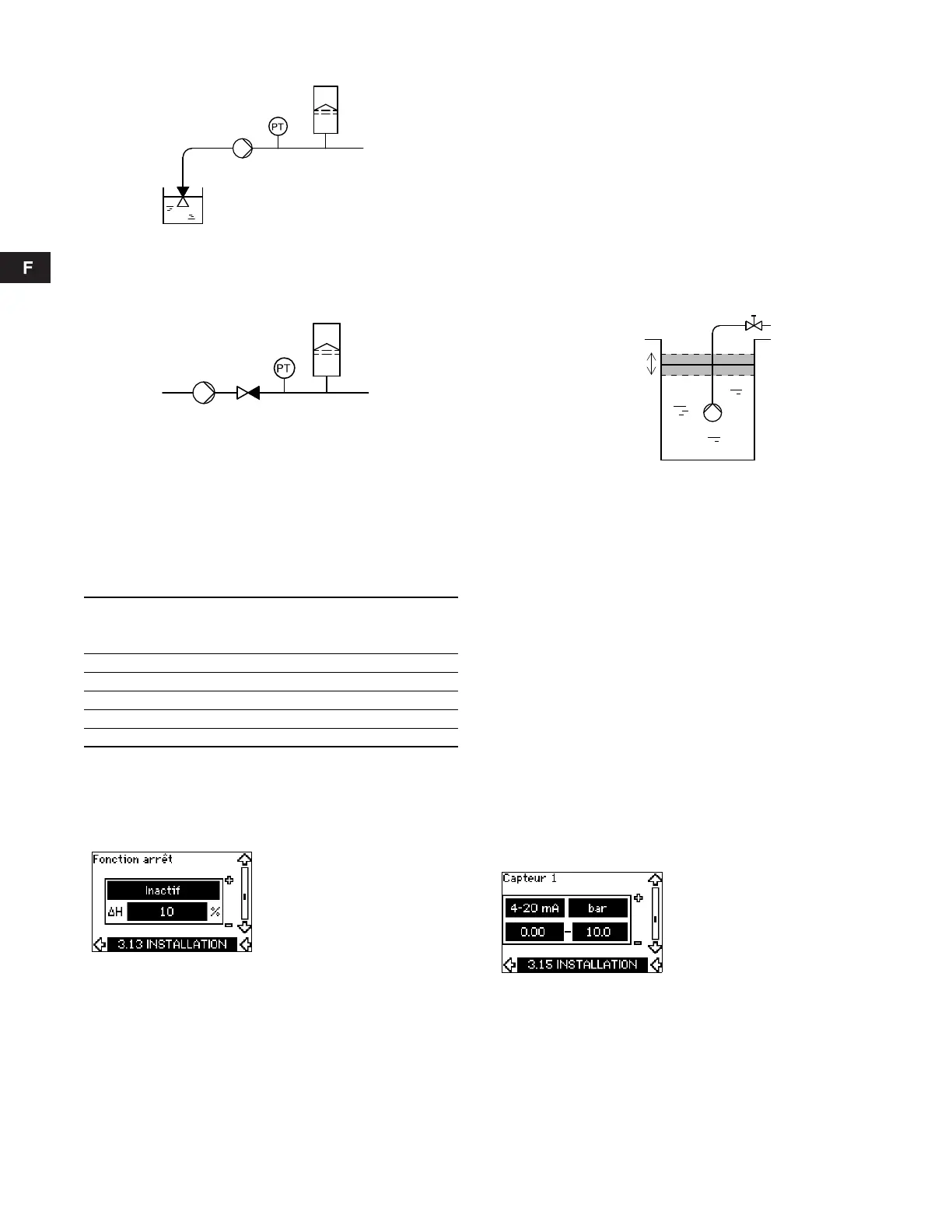

Fig. 51 Position du clapet anti-retour et du capteur de
pression dans le système avec fonctionnement
hauteur d'aspiration
Fig. 52 Position du clapet anti-retour et du capteur de
pression dans un système à pression d'admission
positive
Réservoir à diaphragme
La fonction arrêt nécessite un réservoir à diaphragme d'une
certaine dimension minimale. Le réservoir doit être installé le plus
près possible après la pompe. La pression de précharge doit être
0,7 x point consigne réel.
Dimension conseillée du réservoir à diaphragme :
Avec un réservoir à diaphragme de la dimension mentionnée ci-
dessus installé dans le système, le réglage usine ΔH est correct.
Si le réservoir installé est trop petit, la pompe démarre et s'arrête
trop souvent. Pour y remédier, augmenter ΔH.
10.7.11 Niveau constant avec fonction arrêt (3.13)
Réglages
La fonction arrêt peut se régler aux valeurs suivantes :
•Actif
Inactif.
La bande marche/arrêt peut se régler aux valeurs suivantes :
Le réglage usine ΔH est 10 % du point consigne réel.
ΔH peut se régler dans une plage de 5 % à 30 % du point
consigne réel.
Une fonction intégrée de détection de faible débit mesure auto-
matiquement et enregistre la consommation de puissance à
env. 50 % et 85 % de la vitesse nominale.
Si Actif est sélectionné, procéder de la manière suivante.
1. Fermer la soupape d'isolation pour créer une condition de
non-débit.
2. Appuyer sur OK pour démarrer un réglage automatique.
Conditions de fonctionnement de la fonction arrêt
Il n'est possible d'utiliser la fonction d'arrêt du niveau constant
si le système comprend un capteur de niveau et que toutes les
soupapes peuvent être fermées.
Description
La fonction arrêt permet de passer du fonctionnement marche/
arrêt faible débit au fonctionnement continu haut débit.
Fig. 53 Niveau constant avec fonction arrêt. Différence entre
niveaux de démarrage et d'arrêt (ΔH)
Un faible débit peut être détecté de deux manières :
1. par une fonction de détection faible débit intégrée
2. par un fluxostat branché à une entrée numérique.
1. Fonction de détection faible débit
La détection de faible débit intégrée est basée sur la mesure de
la vitesse et de la puissance.
Si un faible débit est détecté, la pompe s'arrête. Quand le niveau
atteint le niveau de démarrage, la pompe redémarre. S'il n'y
toujours pas de débit, la pompe atteint le niveau d'arrêt puis
s'arrête. S'il y a du débit, la pompe continue à fonctionner selon
le point consigne.
2. Détection de faible débit avec fluxostat
Si l'entrée numérique est activée à cause d'un faible débit, la
vitesse augmente jusqu'à ce que le niveau d'arrêt (point consigne
réel – 0,5 x ΔH) soit atteint puis la pompe s'arrête. Quand le
niveau atteint le niveau de démarrage, la pompe redémarre.
S'il n'y a toujours pas de débit, la pompe atteint le niveau d'arrêt
puis s'arrête. S'il y a du débit, la pompe continue à fonctionner
selon le point consigne.
10.7.12 Capteur 1 (3.15)
Réglage du capteur 1 branché à la borne 54. Il s'agit d'un capteur
de rétroaction.
Sélectionner une des valeurs suivantes :
Signal de sortie capteur :
0-20 mA
4-20 mA.
Unités de mesure du capteur :
bar, mbar, m, kPa, psi, ft, m
3
/h, m
3
/s, l/s, gpm, °C, °F, %.
Plage de mesure du capteur.
TM03 8582 1907TM03 8583 1907
Débit nominal
de la pompe
[m
3
/h / gpm]
Dimension typique
du réservoir à diaphragme
[litres / gallons]
0-6 / 0-26 8 / 2
7-24 / 27-105 18 / 4,4
25-40 / 106-176 50 / 14
41-70 / 177-308 120 / 34
71-100 / 309-440 180 / 62
Capteur de pression
Réservoir à diaphragme
Clapet
anti-retour
Pompe
Réservoir à diaphragme
Capteur de pression
Pompe Clapet anti-retour
TM03 9099 3307
Niveau de démarrage
ΔH
Niveau d'arrêt
Grundfos.bk Page 78 Friday, July 30, 2010 10:10 PM
