80

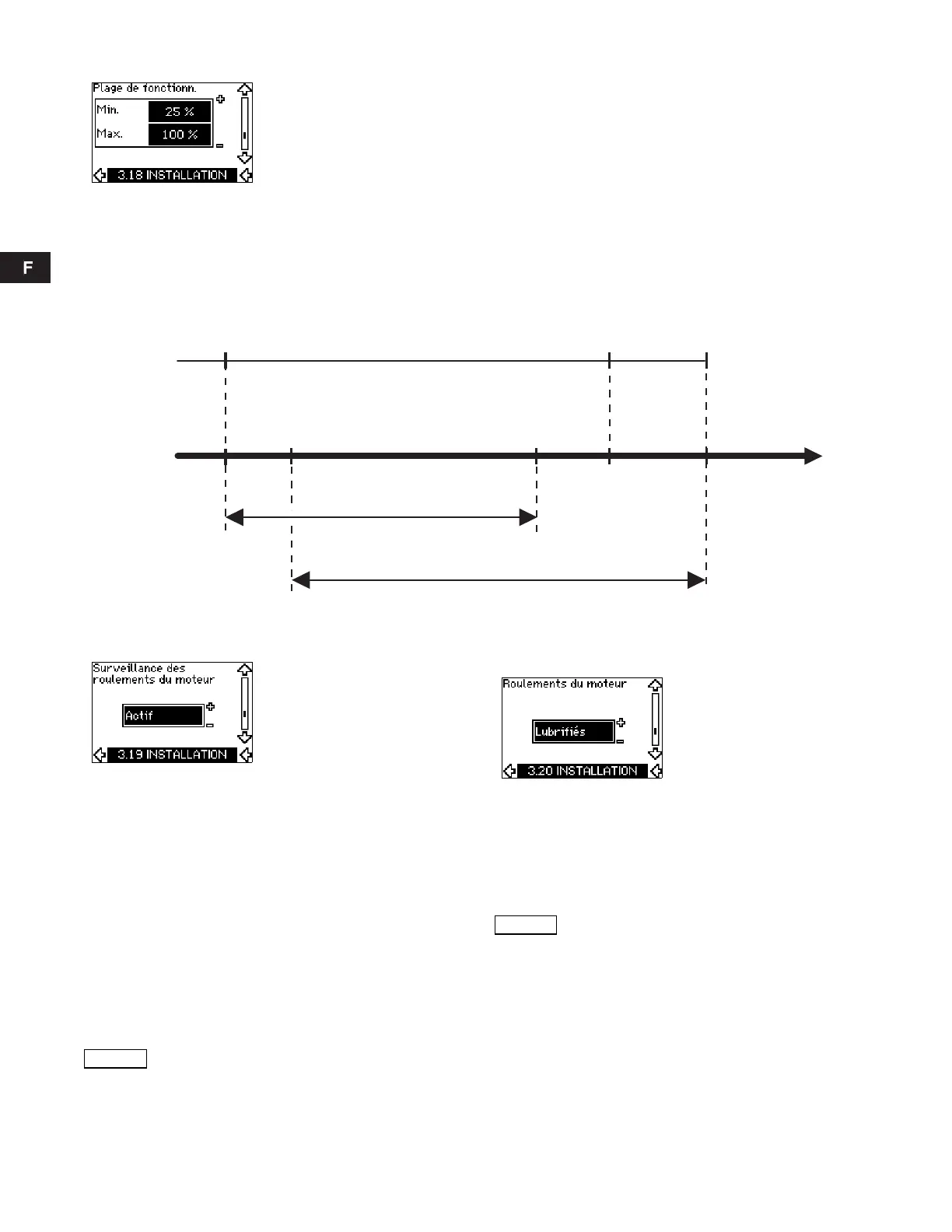

10.7.15 Plage de fonctionnement (3.18)
Comment régler la plage de fonctionnement :
• Régler la vitesse minimum dans la plage d'une vitesse mini-
mum dépendante de la pompe à la vitesse maximum réglée.
Le réglage d'usine dépend du type de pompe.
• Régler la vitesse maximum dans la plage de vitesse minimum
réglée à la vitesse maximum dépendante de la pompe. Le
réglage d'usine correspond à 100 %, soit la vitesse indiquée
sur la plaque signalétique de la pompe.
L'écart entre la vitesse minimum et la vitesse maximum corres-
pond à la plage de fonctionnement réel de la pompe.
La plage de fonctionnement peut être modifiée par l'utilisateur à
l'intérieur de la plage de vitesse dépendante de la pompe.
Pour certains types de pompe, le fonctionnement hypersyn-
chrone (vitesse maxi supérieure à 100 %) est possible. Cela
nécessite un moteur surdimensionné pour fournir la puissance
nécessaire pendant le fonctionnement hypersynchrone.
Fig. 54 Réglage des courbes min. et max. en % de rendement max.
10.7.16 Surveillance des paliers du moteur (3.19)
La fonction surveillance des paliers du moteur peut se régler
selon les valeurs suivantes :
•Actif
•Inactif.
Si la fonction est réglée sur Actif, le CUE émet un avertissement
pour indiquer quand les paliers du moteur doivent être lubrifiés ou
remplacés.
Description
La fonction de surveillance intégrée des paliers du moteur permet
de fournir une indication sur le moment approprié pour lubrifier ou
remplacer les paliers moteur. Voir écrans 2.10 et 2.11.
L'indication d'avertissement et le délai estimé tiennent compte de
la réduction de vitesse de la pompe. La température des paliers
est comprise dans le calcul si les capteurs de température sont
installés et branchés à un module d'entrée capteur MCB 114.
10.7.17 Confirmation lubrification/remplacement des paliers
du moteur (3.20)
Cette fonction peut se régler aux valeurs suivantes :
•Lubrifié
• Remplacé
• Rien de fait.
Une fois les paliers du moteur lubrifiées ou remplacés, confirmer
cette action sur l'écran ci-dessus en appuyant sur "OK".
Lubrifié
Si l'avertissement Lubrifier les paliers du moteur est confirmée,
• le compteur est mis à 0.
• le nombre de lubrifications est augmenté de 1.
Quand le nombre de lubrifications atteint le nombre admissible,
l'avertissement Remplacer les paliers du moteur s'affiche à
l'écran.
TM04 3581 4608
Vitesse nominale Vitesse maxi
Plage de vitesse réelle
Vitesse mini
Plage de vitesse dépendante de la pompe
Vitesse mini, réglée
Vitesse maxi, réglée
Vitesse [%]
Min.
Max.
100 %
Le compteur poursuit le calcul, même si la fonc-
tion est commutée sur Inactif. Aucun avertisse-
ment de lubrification n'est alors indiqué.
Lubrifié ne peut pas être sélectionné pendant un
laps de temps après confirmation de lubrifica-
tion.
