A V I S O
Para evitar qualquer dano no instrumento, será necessário realizar o procedimento acima na ordem inversa
(isto é, DESLIGAR (OFF) a ligação) antes de qualquer futuro transporte deste instrumento.
Interruptores e conectores do instrumento

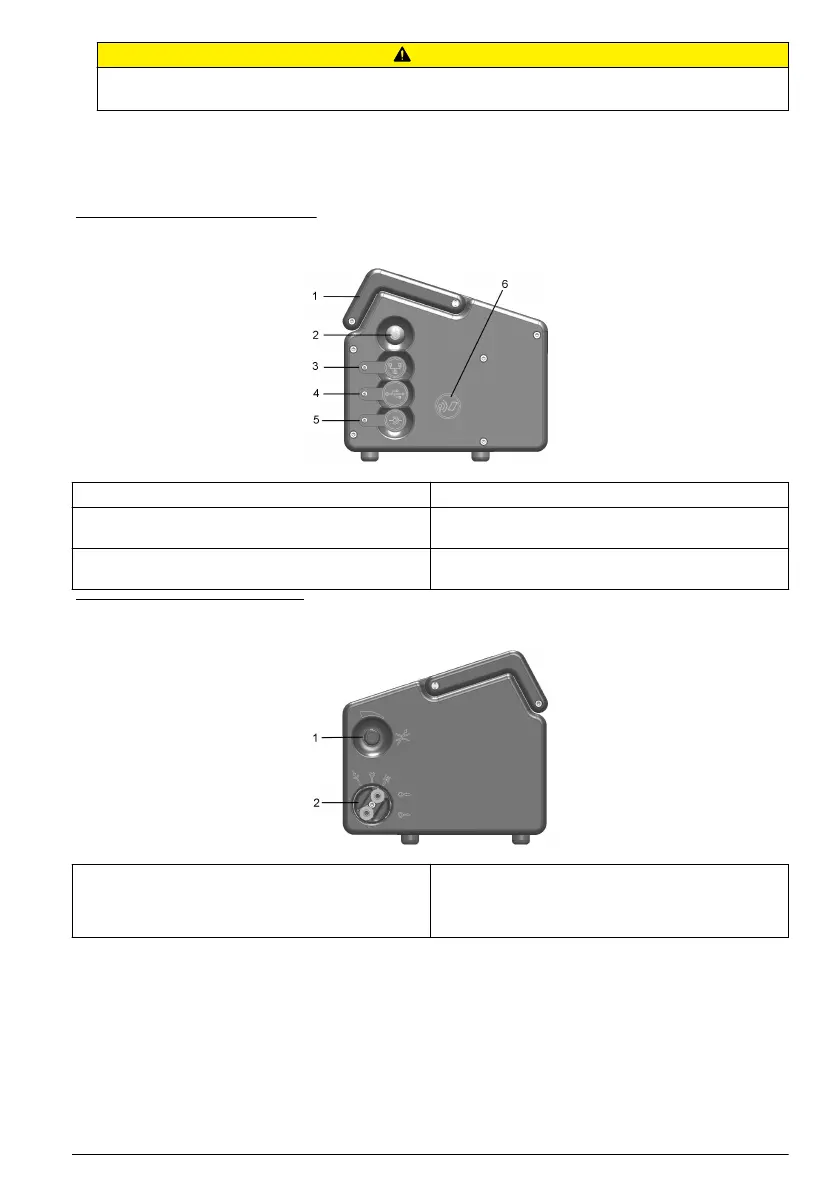

Os diagramas seguintes ilustram as vistas laterais do instrumento e as respectivas características
principais:
Figura 1 Vista lateral esquerda
1 Pega 4 Ligação USB
2 Interruptor ON/OFF (LIGAR/DESLIGAR) do
instrumento
5 Ligação para fonte de alimentação externa
3 Ligação RS232 6 Sistema de identificação do cartão (opção ainda
não disponível)
Figura 2 Vista do lado direito
1 Válvula de ajuste do fluxo de amostra 2 Válvula de fluxo da amostra com ligações de
entrada e de saída (a entrada da amostra situa-se
na parte superior da válvula e a saída na parte
inferior).
Válvula de fluxo de amostra
A válvula de fluxo de amostra possui três posições:
• PURGE (PURGA) linha de amostra
• Fluxo de amostra ACTIVADO (ON)
• Fluxo de amostra DESACTIVADO (OFF)
A posição PURGE (PURGA) é utilizada para limpar a linha de amostra de qualquer formação de
bolhas de ar. Através de uma purga completa, é recomendável manter a válvula nesta posição
durante 5 segundos. Durante esta operação, a amostra flui directamente a partir do tubo de entrada
Português
121
