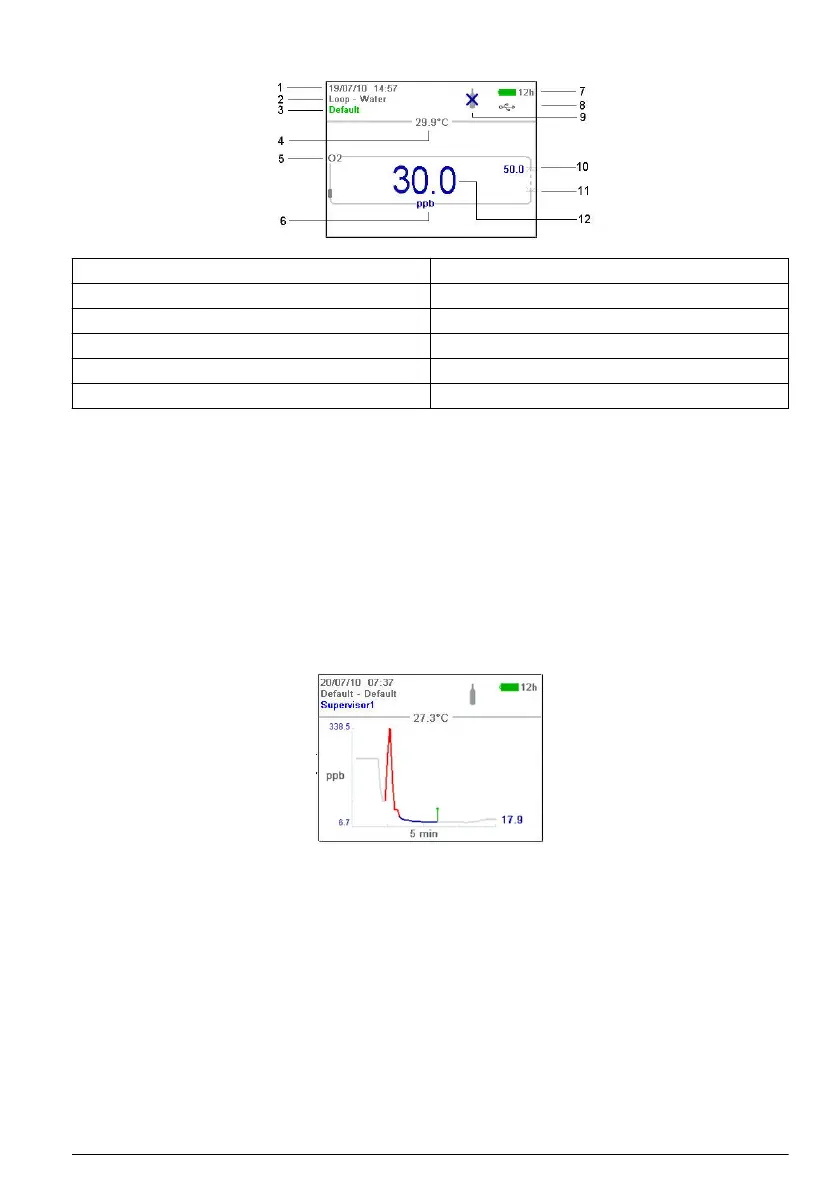

Vakiomittausnäyttö
1 Instrumentin päivämäärä ja aika 7 Jäljellä oleva paristojen kesto
2 Mittaustiedon sijainti ja tuotenimi 8 USB-symboli merkitsee, että USB-avain on liitetty
3 Käyttäjänimi 9 Mittaustila (näytetty jatkuva)
4 Näytteen lämpötila 10 Korkean tason hälytysarvo (jos asetettu)
5 Mitattu kaasu 11 Matalan tason hälytysarvo (jos asetettu)
6 Mittausyksikkö 12 Mittausarvo
• Käyttäjänimi näytetään vihreänä vakiokäyttäjälle ja sinisenä pääkäyttäjälle.
• Paristojen jäljellä olevaa kestoa ei näytetä, jos käytetään verkkovirtaa, sen sijaan kuvake näyttää
pariston lataussymbolin.
• Mittausarvo näytetään yleensä sinisenä, mutta se näkyy punaisena, jos se on korkean tai matalan
tason hälytysarvojen ulkopuolella.
• Jos mittausarvo on näytetilassa, pullo-kuvake näytetään näytön oikeassa yläkulmassa. Jos
mittaustilaksi on asetettu jatkuva, pullokuvakkeen päällä on rasti.
• Mittausnäyttö päivitetään 5 sekunnin välein.
Graafinen mittausnäyttö
Tähän näyttöön pääsee vakiomittausnäyttöruudusta painamalla näppäimistön oikeaa nuolinäppäintä,
kunnes graafinen näyttö tulee näkyviin:
Tämä näyttö esittää mittauksesta graafisen esityksen ja mittaustuloksen numeroina käyrän lopussa.
Yllä olevassa esimerkissä näkyy mittaus näytetilassa.
Numeerinen mittausarvo käyrän lopussa päivitetään 5 sekunnin välein. Käyrä päivitetään
näytetilassa 5 sekunnin välein. Jatkuvassa tilassa päivitysnopeus on sama kuin on määritetty
tallennusväliparametrissa.
Grafiikan aikaskaala näkyy näytön alaosassa. Tätä arvoa voi suurentaa tai pienentää
(4 zoomaustasoa) painamalla näppäimistön ylös- ja alas-nuolinäppäimiä. Nämä arvot ovat myös
tallennusväliparametrin mukaisia: mitä suurempi tallennusväli, sitä suurempi käytettävissä oleva
aikaskaala.
Mittausskaala lasketaan automaattisesti maksimi- ja minimiarvoilla, jotka näkyvät y-akselilla ylhäällä
ja alhaalla.
Näytetilassa nelikulmiosymboli tulee näkyviin ilmaisemaan mittauksen päättymistä. Se on vihreä, jos
pysäytysehdot ovat täyttyneet, ja punainen, jos mittaus on virheellinen.
