Zusätzlich zu dem internen aufladbaren Akkupack kann das Gerät extern mit dem mitgelieferten
Netzkabel einschließlich Adapter über die Stromversorgung gespeist werden. Schließen Sie das
Netzkabel an den Netzanschluss am Gerät (Nr. 5 in Abbildung 1 auf Seite 29) und an die externe
Stromversorgung an.
Hinweis: Beim Anschluss des Geräts an die externe Stromversorgung wird das interne Akkupack automatisch
aufgeladen.
RS232-Anschluss
Über diesen Anschluss können Messdaten heruntergeladen oder Echtzeitüberwachungen von
Messungen durchgeführt werden.
Die Daten, die über diese Verbindung an den PC übertragen werden, sind hinsichtlich ihres Formats
und Inhalts identisch mit den Daten, die in der Messungsdatei des Instruments gespeichert sind.
Diese Daten können auch mit dem USB-Speicherstick (siehe Dateien exportieren auf Seite 41 für
weitere Informationen) übertragen werden.
USB-Anschluss
Der USB-Anschluss (Nr. 4 in Abbildung 1 auf Seite 29 wird für den Export und Import von Daten auf
und von dem Instrument verwendet. Mit der 3100 PC-Software können auf dem PC Tabellen erstellt
und anschließend mit dem USB-Speicherstick auf das Instrument geladen werden.
Umgekehrt können mit dem USB-Speicherstick Tabellen aus dem Instrument exportiert und in
andere Instrumente der Serie 3100 importiert werden, um Konfigurationen zu vereinheitlichen.
Hinweise hierzu finden Sie unter Import / Export auf Seite 40.
Probenleitungen anschließen
Die Messungen können in den Modalitäten kontinuierlich oder Probe durchgeführt werden. In beiden
Fällen muss das Instrument wie im Folgenden beschrieben an die Probenleitung angeschlossen
werden:
1. Die Probeneinlass- und Auslassanschlüsse befindet sich auf dem Probenflussventil (Nr. 8 in
Abbildung 2 auf Seite 29 und vergrößert in der Abbildung unten):

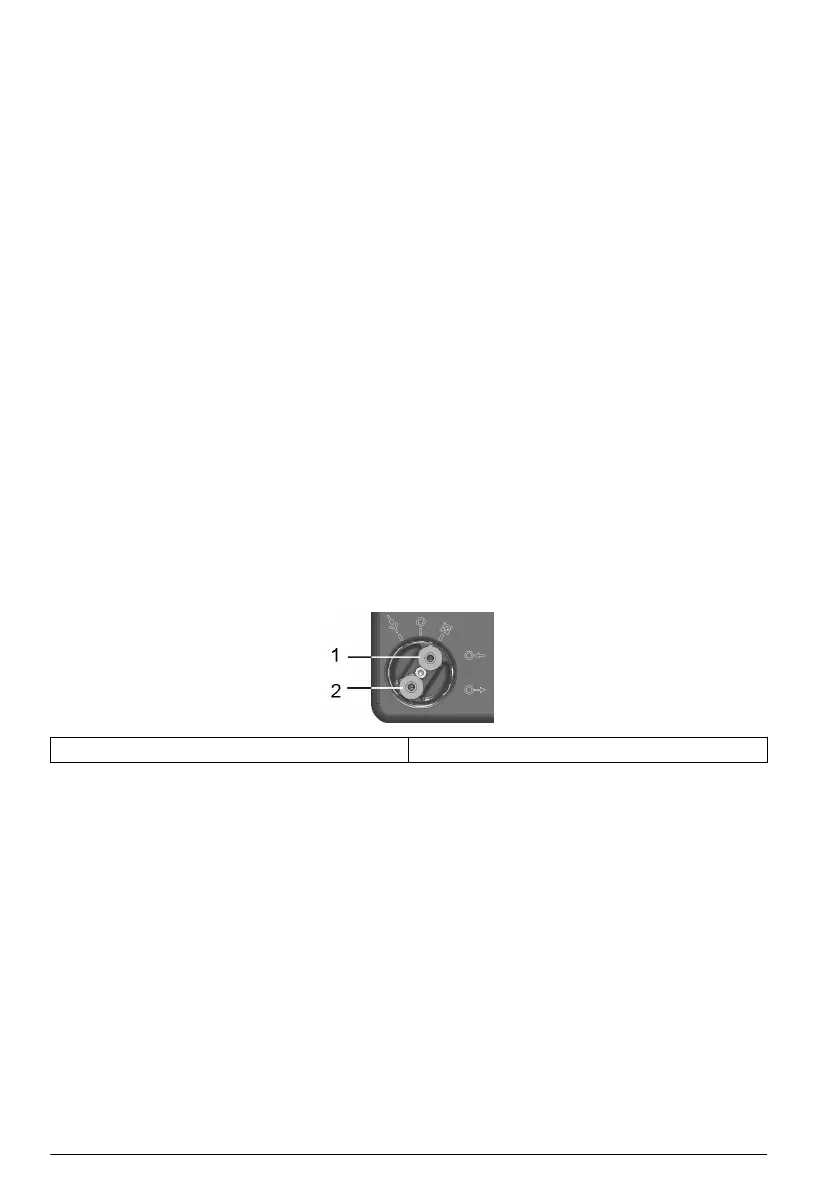

1 Probeneinlass 2 Probenauslass
2. Schließen Sie den Ein- und Auslassschlauch an die Probenquelle und den Ablauf an. Die
Abbildung oben zeigt das Ventil in der Position OFF. Um den Probenfluss vollständig zu öffnen
(ON), drehen Sie das Ventil bis zum Anschlag im Uhrzeigersinn (ca. eine Achtelumdrehung). Um
eventuelle Luftblasen aus der Probenleitung zu entfernen, setzen Sie das Ventil 5 Sekunden auf
die Position PURGE (Spülen) und anschließend auf die Position ON.
Hinweis: Zum Toolkit des Geräts (ausschließlich 4 mm Instrumentenversion) gehört auch ein Edelstahlrohr,
das statt der Kunststoffleitung an das Ablassventil angeschlossen werden kann, wenn der hohe Druck in dem
Instrument übermäßige Bewegungen der Kunststoffleitung verursacht.
3. Wenn in der Probe Partikel enthalten sind, empfiehlt sich die Verwendung eines Filters an der
Einlassleitung, um Verstopfungen während des Probenflusses zu verhindern. Der Filter
(einschließlich 10 Filtereinsätze) ist in dem Tool-Kit, das zum Lieferumfang des Instruments
gehört, enthalten. Er kann außerdem separat als Ersatzteil mit der Bautteilnummer DG33216 (4-
mm- Instrument), DG33317 (6-mm-Instrument) oder DG33318 (1/4-Zoll-Instrument) angefordert
werden. Ebenso ist ein Satz mit 10 Maschen mit der Bautteilnummer DG33217 lieferbar.
4. Regulieren Sie den Probenfluss mithilfe des Einstellventils (Nr. 7 in Abbildung 2 auf Seite 29)
über dem Probenflussventil.
Hinweise zu den Flussraten
