para o tubo de saída. Todas as medições são suspensas durante este período, uma vez que a
amostra não entra em contacto com o sensor.
As posições ON (LIGAR) e OFF (DESLIGAR) activam e desactivam o fluxo de amostra
respectivamente.
Ligações do instrumento
Alimentação externa
A D V E R T Ê N C I A
Ao usar uma fonte de alimentação externa para alimentar o instrumento, certifique-se de que a tomada de
alimentação externa está ligada à terra.
Além da bateria recarregável interna, o instrumento pode ser alimentado por uma fonte de
alimentação externa através do adaptador e do cabo fornecidos. Ligue o adaptador à tomada de
alimentação no instrumento (N.º 5 na Figura 1 na página 121), e ligue à tomada de alimentação
externa.
Nota: Quando o instrumento estiver ligado a uma fonte de alimentação externa, a bateria interna é
automaticamente recarregada.
Ligação RS232
Esta ligação pode ser usada para descarregar os dados de medição e para a monitorização em
tempo real das medições.
Os dados enviados para o PC através deste link são idênticos em forma e conteúdo aos
armazenados no ficheiro de medição no instrumento e podem ser transferidos usando o dispositivo
de armazenamento em massa USB (consulte Ficheiros exportados na página 134 para mais
detalhes).
Ligação USB
A ligação USB (N.º 4 na Figura 1 na página 121) é utilizada para exportar e importar dados de e
para o instrumento. As tabelas podem ser configuradas no PC usando a aplicação de software
D3100 PC e, em seguida, carregando-as para o instrumento através de um dispositivo de
armazenamento em massa USB.
Adicionalmente, as tabelas podem ser exportadas a partir do instrumento para o dispositivo de
armazenamento USB e depois importadas para outros instrumentos 3100 para padronizar
configurações.
Para mais detalhes, consulte Importar / Exportar na página 133.
A ligar linhas de amostra
As medições podem ser realizadas numa base contínua ou amostra por amostra. Em qualquer dos
modos, o instrumento deve estar ligado à linha de amostra da seguinte forma:

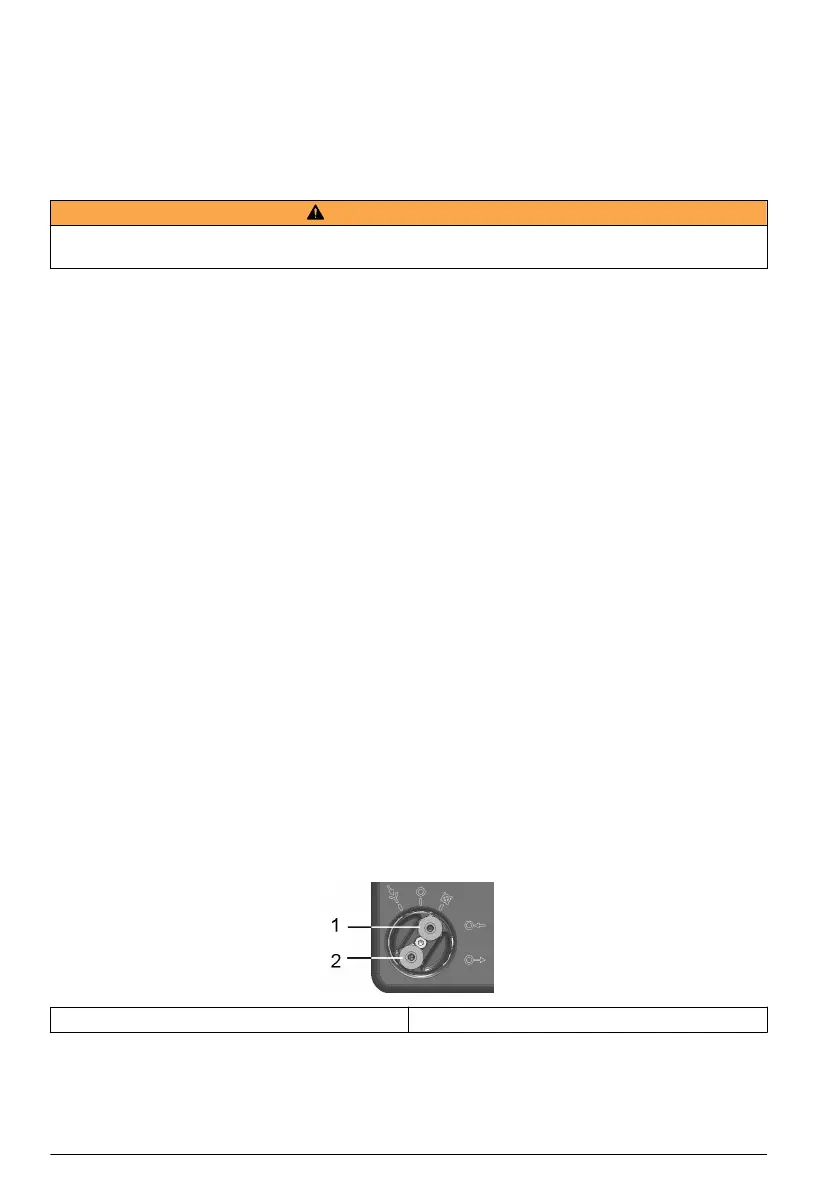

1. As ligações de entrada e de saída de amostra no instrumento estão localizadas na válvula de
fluxo de amostra ON/OFF (ACTIVAR/DESACTIVAR) (N.º 8 na Figura 2 na página 121 e
ampliados no diagrama em baixo):
1 Entrada de amostra 2 Saída de amostra
2. Ligue a tubagem de entrada e de saída para a fonte de amostra e para a drenagem,
respectivamente. O diagrama acima descrito, mostra a válvula na posição OFF (DESACTIVAR).
Para ACTIVAR (ON) completamente o fluxo de amostra, rode a válvula no sentido inverso ao
dos ponteiros do relógio até encaixar na posição (cerca de 1/8 de uma volta). Para remover
