U načinu uzorka simbol kvadrata prikazan je za označavanje kraja mjerenja. To je prikazano
zelenom bojom ako su kriteriji zaustavljanja zadovoljeni ili crvenom ako je mjerenje pogrešno.
Boja krivulje ima sljedeće značenje:
• Sivo (normalno): kanal je vani ili je mjerenje izvan zadanog
• Zeleno (podebljano): kanal se kalibrira
• Sivo (podebljano): mjerenje nije započelo (samo način uzorka)
• Crveno (podebljano): alarm je aktiviran
• Plavo (podebljano): normalno mjerenje
Popis konfiguracije mjerenja
Na zaslonu mjerenja pritisnite tipku s desnom strelicom dok se ne prikaže popis konfiguracija
mjerenja pohranjen na instrumentu.
Napomena: Te konfiguracije određuje korisnik na računalu (pogledajte Stvaranje nove tablice konfiguracije
mjerenja na stranici 368) i uvozi na instrument (pogledajte Prijenos datoteka na instrument na stranici 368).
Korisnik može na instrumentu uređivati samo zadanu konfiguraciju (ID0). Da bi to učinio, korisnik se mora prijaviti
na nadređenoj razini i zadani se parametri tada mogu uređivati iz Glavnog izbornika kao što je opisano u odjeljku
Zadan postavke konfiguracije mjerenja na stranici 376.
Pritisnite tipke sa strelicama prema gore i dolje da biste se pomicali kroz popis konfiguracija
mjerenja. Kada je označena potrebna konfiguracija, pritisnite tipku Enter da biste je odabrali.
Pojedinosti odabrane konfiguracije prikazat će se na zaslonu.
Pritisnite ponovo tipku Enter da biste odabrali konfiguraciju i vratili se na zaslon mjerenja ili tipku
Cancel (Odustani) da biste je odbili i vratili se na zaslon popisa konfiguracija mjerenja.
Alarmi mjerenja
Ako dođe do problema tijekom mjerenja, sustav će svake sekunde izmjenjivati zaslon mjerenja i
zaslon s porukom o pogrešci.
Vrijednost mjerenja prikazat će se crvenom bojom, što znači da je mjerenje izvan unaprijed
određenih ograničenja alarma. Alarm niske vrijednosti na desnoj strani zaslona također će se
prikazati crvenom bojom čime se prikazuje da je razlog pogreška mjerenja.
Zaslon s porukom o pogrešci pruža razlog zbog kojega je mjerenje neispravno.
Napomena: Ako se izmjerena vrijednost vrati iznad ove niske vrijednosti, vrijednost se ponovo prikazuje kao plava,
a zaslon s porukom o pogrešci više se ne prikazuje.

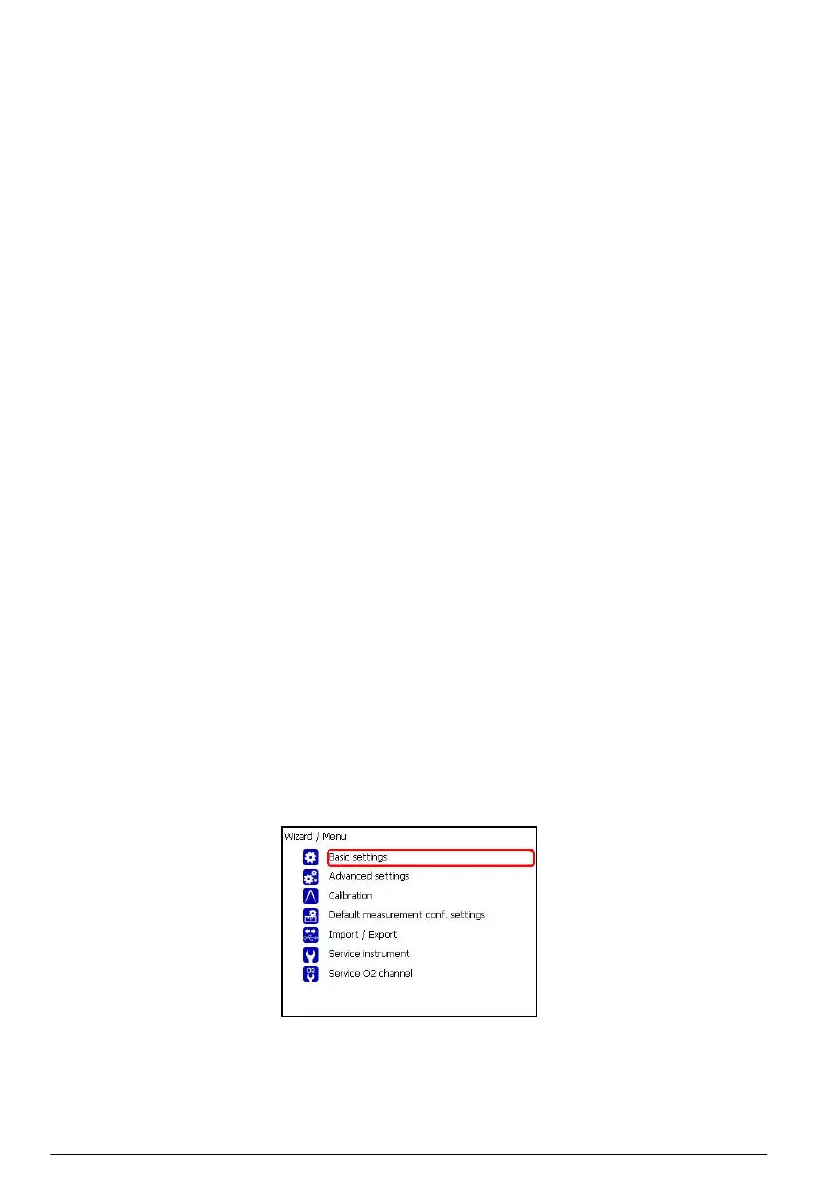

Glavni izbornik
Glavni izbornik dostupan je samo korisnicima koji su prijavljeni na nadređenoj razini.
Za pristup glavnom izborniku sa zaslona mjerenja pritisnite tipku Enter na glavnoj tipkovnici za prikaz
sljedećih opcija:
Pomaknite se kroz izbornik pomoću tipki sa strelicama prema gore i dolje. Kada je potrebna opcija
označena, pritisnite tipku Enter za odabir i prikažite podređene zaslone opcija.
372
Hrvatski
