Conexiunile instrumentului
Alimentarea de la o sursă de curent externă
A V E R T I S M E N T
În cazul în care alimentaţi instrumentul de la o sursă de curent externă, asiguraţi-vă că priza este împământată.
În afară de acumulatorii interni reîncărcabili, instrumentul se poate alimenta şi de la o sursă de curent
externă, utilizând adaptorul şi cablul livrate. Conectaţi adaptorul la mufa alimentatorului extern din
instrument (Nr. 5 în Figura 1 de la pagina 323), apoi conectaţi adaptorul la o priză de curent externă.
Notã: Cât timp instrumentul este conectat la o sursă de curent externă, acumulatorul intern se încarcă automat.
Conexiunea RS232
Această conexiune se poate utiliza pentru a descărca datele măsurate şi pentru monitorizarea în
timp real a măsurătorilor.
Datele trimise către PC prin această conexiune sunt identice (atât ca format, cât şi din punctul de
vedere al conţinutului) cu cele stocate în fişierul de măsurători de pe instrument şi care se pot
transfera pe dispozitivul de stocare în masă USB (pentru detalii consultaţi Fişiere exportate
de la pagina 334).
Conexiunea USB
Conexiunea USB (Nr. 4 în Figura 1 de la pagina 323) se utilizează pentru exportul şi importul datelor
de pe şi pe instrument. Tabelele se pot întocmi pe PC prin intermediul software-ului pentru PC
3100 şi se pot încărca pe instrument cu ajutorul unui dispozitiv de stocare în masă USB.
În plus, tabele se pot exporta de pe instrument pe dispozitivul de stocare USB, apoi se pot importa
pe alte instrumente 3100 pentru a standardiza configurările.
Pentru detalii suplimentare, consultaţi Import / Export de la pagina 333.
Conectarea conductelor de probe
Măsurătorile se pot efectua în regim continuu sau pe eşantioane. În ambele moduri instrumentul
trebuie să fie conectat la conductele de probe, după cum urmează:
1. Racordurile de admisie, respectiv de evacuare a probei de pe instrument se află pe robinetul de

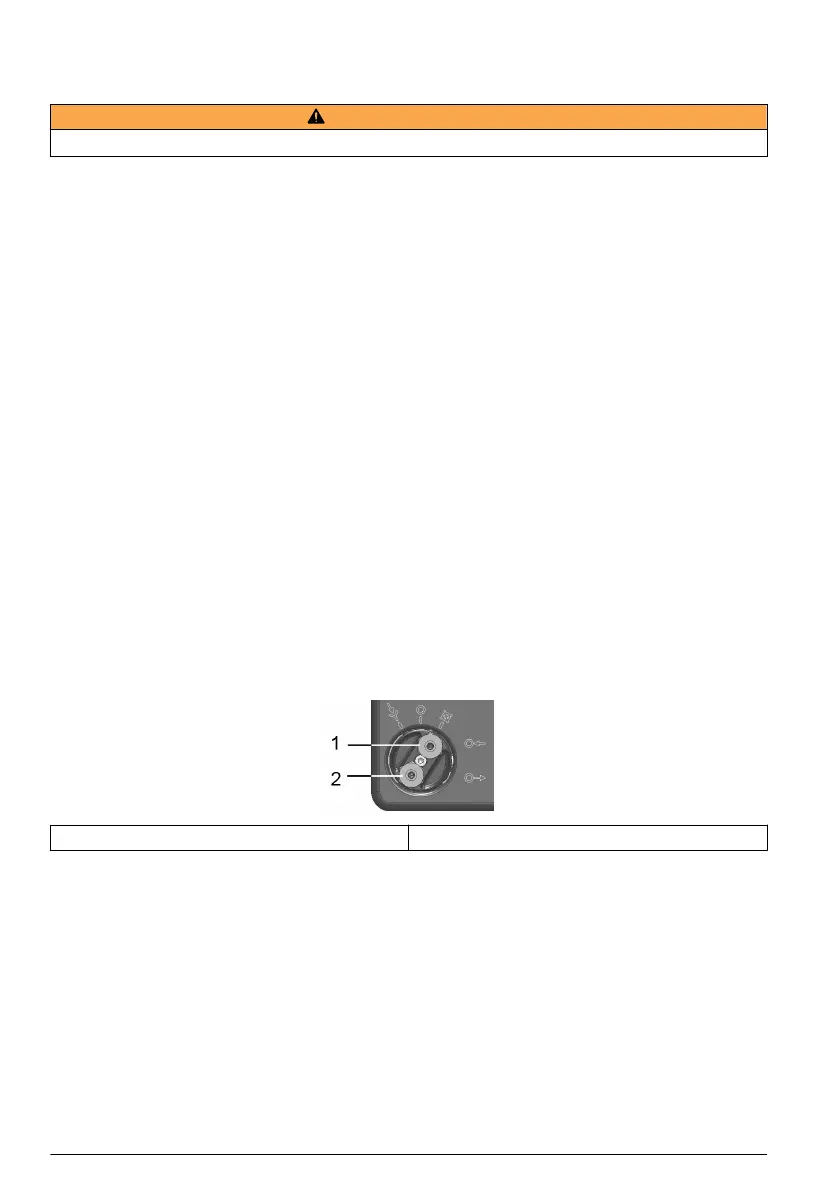

DESCHIDERE/ÎNCHIDERE a probei (Nr. 8 în Figura 2 de la pagina 323 şi mărit în diagrama de
mai jos):
1 Admisie de probe 2 Evacuare de probe
2. Racordaţi conducta de admisie la racordul sursei de probe şi conducta de evacuare la scurgere.
În diagrama de mai sus robinetul este reprezentat în poziţia ÎNCHIS. Pentru a DESCHIDE
complet fluxul de probe, răsuciţi robinetul în sens antiorar, până când se blochează în poziţie cu
un clic (aproximativ 1/8 de tură). Pentru a elimina bulele de aer rămase în conducta de probe,
treceţi robinetul în poziţia de AERISIRE pentru 5 secunde, apoi treceţi-l în poziţia DESCHIS.
Notã: În trusa de instrumente este inclusă o bucată de tub de oţel inoxidabil (numai în cazul versiunii de
instrument de 4 mm). Aceasta se poate monta pe evacuarea de probe în locul tubului de plastic, în cazul în
care presiunea din instrument este destul de mare pentru a provoca mişcarea violentă a tubului de plastic.
3. În cazul în care probele conţin particule, se recomandă utilizarea unui filtru pe tubul de intrare,
pentru a evita blocarea fluxului de probe. Filtrul (inclusiv o cutie de 10 plase) este inclus în trusa
de instrumente livrată cu instrumentul. Acesta este disponibil şi separat, cu codul de piesă de
schimb DG33216 (instrumentul de 4 mm), DG33317 (instrumentul de 6 mm) sau
DG33318 (instrumentul de 1/4 inch). Setul de 10 plase are codul de piesă de schimb DG33217.
