Podłączenia urządzenia
Zasilanie zewnętrzne
O S T R Z E Ż E N I E
W przypadku korzystania z zewnętrznego źródła zasilania do zasilania urządzenia, należy upewnić się,
że zewnętrzne gniazdo elektryczne jest uziemione.
Oprócz wewnętrznego akumulatorka, który może być wielokrotnie ładowany, urządzenie może być
również zasilane z zewnętrznego źródła zasilania, za pomocą dołączonego zasilacza i kabla.
Podłącz zasilacz do gniazda zasilającego urządzenia (nr 5, Rysunek 1 na stronie 211) i podłącz
zasilacz do gniazda elektrycznego.
Uwaga: gdy urządzenie zostanie podłączone do zewnętrznego źródła zasilania, wewnętrzny akumulator
urządzenia będzie automatycznie ładowany.
Podłączenie złącza RS232
To połączenie może służyć do pobierania danych pomiarów oraz do monitorowania pomiarów
w czasie rzeczywistym.
Dane przesyłane do komputera przez to złącze są identyczne pod względem formatu i zawartości
z danymi zapisywanymi w pliku pomiaru w urządzeniu i można je przenieść za pomocą urządzenia
pamięci masowej USB (więcej informacji można znaleźć w punkcie Pliki wyeksportowane z
urządzenia na stronie 224).
Złącze USB
Złącze USB (nr 4, Rysunek 1 na stronie 211) służy do eksportowania i importowania danych z/do
urządzenia. Tabele można konfigurować za pomocą komputera i aplikacji 3100 PC, a następnie
należy przesłać je do urządzenia za pośrednictwem urządzenia do przechowywania danych USB.
Oprócz tego tabele można wyeksportować z urządzenia do urządzenia przechowywania danych
USB, a następnie zaimportować do innego urządzenia 3100 w celu znormalizowania konfiguracji.
Więcej informacji na ten temat można znaleźć w punkcie Importowanie/eksportowanie
na stronie 223.
Podłączanie linii próbnej
Pomiary mogą być wykonywane w sposób ciągły lub próbka po próbce. W obu przypadkach
urządzenie musi być podłączone do linii próbnej w następujący sposób:

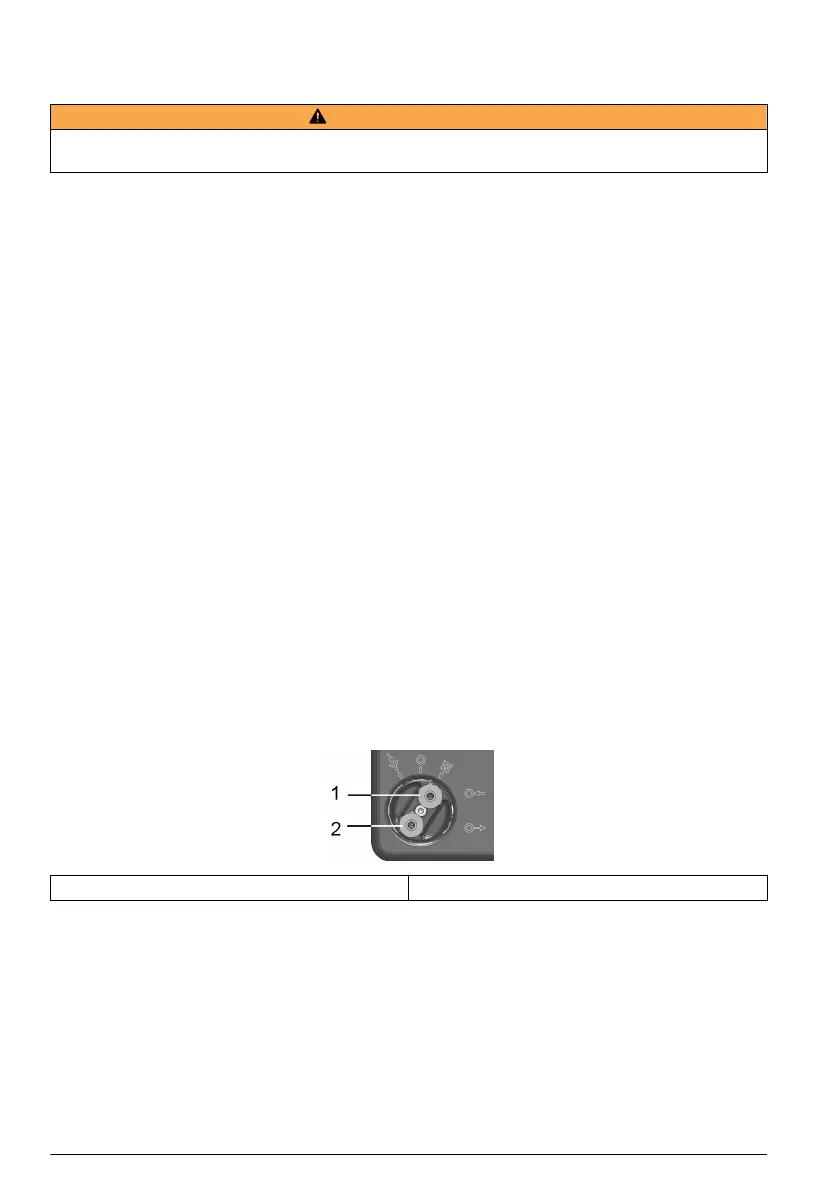

1. Złącza wejściowe i wyjściowe próbki przyrządu znajdują się na zaworze wł./wył. przepływu próbki
(nr 8, Rysunek 2 na stronie 211 i są powiększone na poniższej ilustracji):
1 Wejście próbki 2 Wyjście próbki
2. Podłącz przewód wlotowy i wylotowy do źródła próbki oraz do odpływu. Na powyższej ilustracji
zawór jest ustawiony w położeniu OFF (wył.). Aby w pełni otworzyć przepływ próbki (położenie
ON), obróć zawór przeciwnie do ruchu wskazówek zegara aż zatrzaśnie się na miejscu (około
1/8 obrotu). Przed ustawieniem zaworu w położeniu ON obróć go w położenie PURGE
na 5 sekund, aby usunąć wszelkie pęcherzyki powietrza z przewodów próbki.
Uwaga: w zestawie znajduje się rurka ze stali nierdzewnej (wyłącznie w urządzeniu w wersji z przyłączem
4 mm), którą można stosować zamiast rurki plastikowej przy zaworze wylotowym, jeśli w urządzeniu wytworzy
się podwyższone ciśnienie, które spowoduje przemieszczanie się plastikowej rurki.
3. Jeśli próbka zawiera cząstki, zalecamy stosowanie filtra na rurce wlotowej, aby uniknąć
zapchania i zablokowania przepływu próbki. Filtr (wraz z opakowaniem zawierającym 10 wkładów
siatkowych) znajduje się w zestawie narzędzi dostarczonym razem z urządzeniem. Jest on także
dostępny osobno, jako część zamienna o numerze DG33216 (urządzenie z przyłączem 4 mm),
212
Polski
