Branchements de l'instrument
Alimentation externe.
A V E R T I S S E M E N T
Lors de l'utilisation d'une alimentation externe pour alimenter l'instrument, s'assurer que la prise de courant
externe est reliée à la terre.
En plus du bloc batterie rechargeable interne, l'instrument peut être alimenté par une source
d'alimentation externe à l'aide de l'adaptateur et du câble fournis. Branchez l'adaptateur à la prise
d'alimentation électrique sur l'instrument (nº 5 sur la Figure 1 à la page 75), puis branchez la fiche
dans une prise de courant externe.
Remarque : Lorsque l'instrument est branché à une source d'alimentation externe, le bloc batterie est
automatiquement rechargé.
Connexion RS232
Cette connexion peut être utilisée pour télécharger les données de mesure et pour la surveillance en
temps réel des mesures.
Les données envoyées à l'ordinateur par cette liaison possèdent un format et un contenu identiques
à celles stockées dans le fichier de mesure sur l'instrument et pouvant être transférées à l'aide du
périphérique de stockage de masse USB (voir section Fichiers exportés à la page 87 pour plus de
détails).
Connexion USB
La connexion USB (nº 4 sur la Figure 1 à la page 75) est utilisée pour l'échange de données avec
l'instrument. Les tableaux peuvent être configurés sur l'ordinateur à l'aide du logiciel 3100, puis être
chargés sur l'instrument à l'aide d'un périphérique de stockage de masse USB.
De plus, les tableaux peuvent être exportés depuis l'instrument vers le périphérique de stockage
USB pour être ensuite importés dans d'autres instruments 3100 afin de normaliser les configurations.
Pour plus de détails sur cette opération, voir Importer/Exporter à la page 86.
Connexion des lignes d'échantillon
Les mesures peuvent être effectuées en continu ou un échantillon à la fois. Dans les deux cas,
l'instrument doit être raccordé à la ligne d'échantillon comme suit :

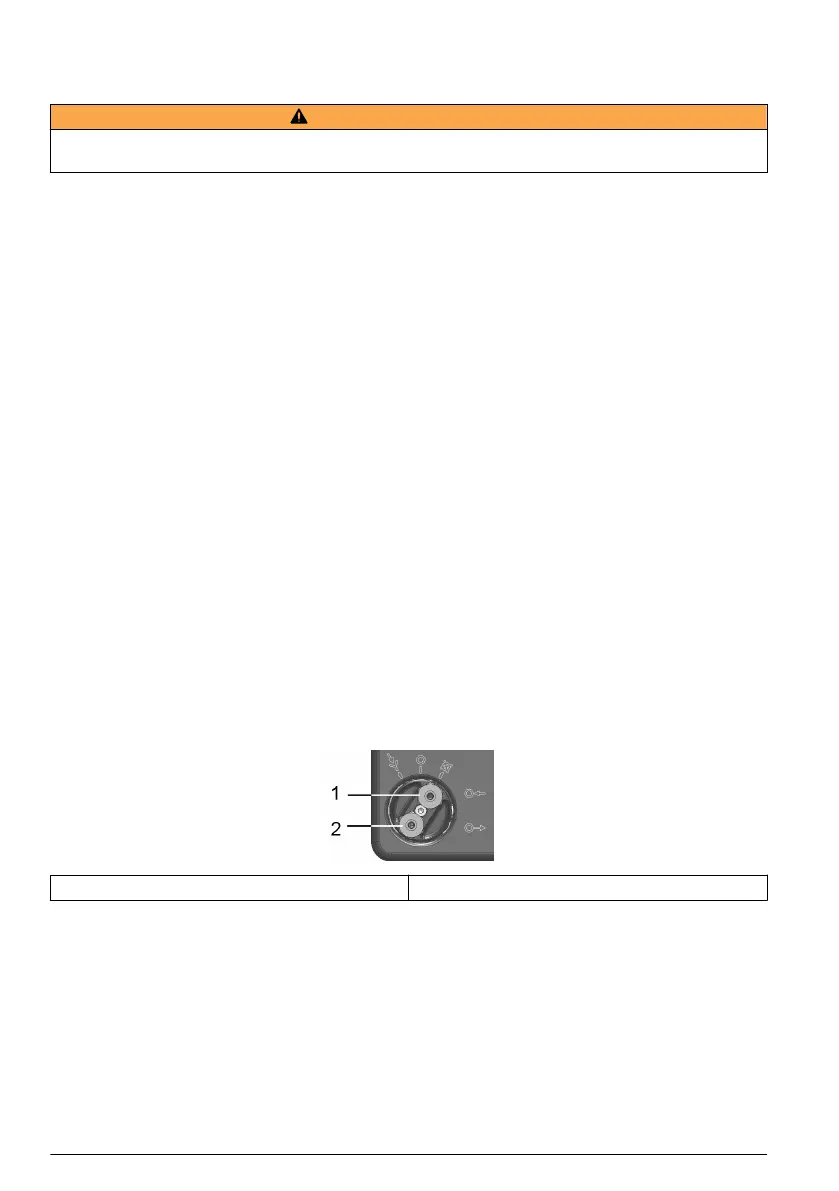

1. Les connexions d'entrée et de sortie de l'échantillon sur l'instrument sont situées sur la valve
ACTIVATION/DÉSACTIVATION du flux d'échantillon (nº 8 sur la Figure 2 à la page 75 et
agrandies dans le schéma ci-dessous) :
1 Entrée échantillon 2 Sortie échantillon
2. Raccordez respectivement le tube d'entrée et de sortie à la source de l'échantillon et à la
vidange. Le schéma ci-dessus montre la valve en position DÉSACTIVATION. Pour ACTIVER
complètement l'écoulement de l'échantillon, tournez la valve dans le sens inverse des aiguilles
d'une montre jusqu'à ce qu'elle s'enclenche en position (environ 1/8e de tour). Pour éliminer
toutes les bulles d'air résiduelles de la ligne d'échantillon, tournez la valve en position PURGE
pendant 5 secondes avant de la placer en position ACTIVATION
Remarque : Une longueur de tube en acier inoxydable est fournie dans le kit d'outil (instrument 4 mm
uniquement) et peut être utilisée à la place du tube en plastique sur la valve de sortie si la pression dans
l'instrument est suffisamment élevée pour entraîner un mouvement excessif du tube en plastique.
3. Si l'échantillon contient des particules, il est recommandé d'utiliser un filtre sur le tube d'entrée
pour éviter tout engorgement du flux d'échantillon. Le filtre (comprenant une boîte de 10 mailles)
se trouve dans le kit d'outils fourni avec l'instrument. Il est également disponible à part comme
