4. Riposizionare il pannello anteriore e fissarlo con le due viti.
A T T E N Z I O N E
Per evitare danni allo strumento, posizionare l'interruttore a OFF prima di un suo eventuale trasporto.
Interruttori e connettori dello strumento

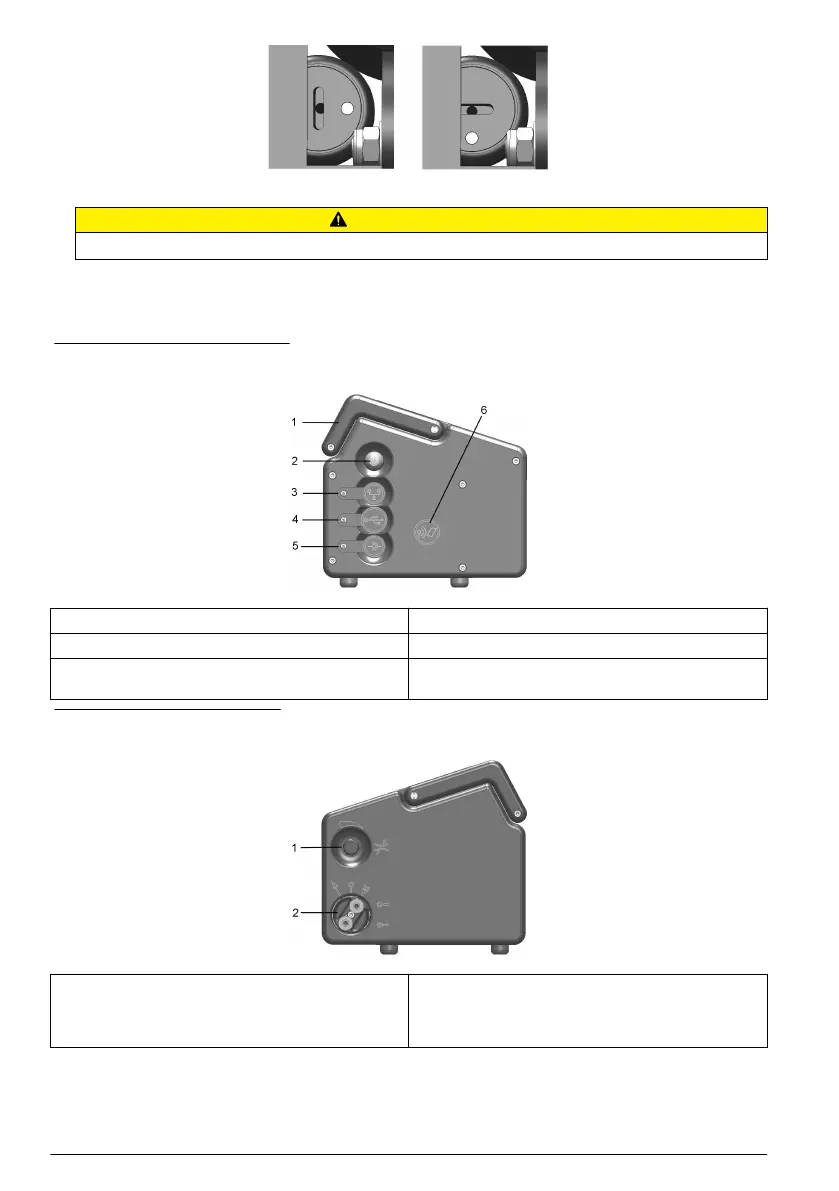

Le seguenti illustrazioni mostrano la vista laterale dello strumento e le sue principali caratteristiche:
Figura 1 Vista laterale sinistra
1 Maniglia 4 Collegamento USB
2 Interruttore ON/OFF dello strumento 5 Collegamento alimentazione esterna
3 Connessione RS232 6 Sistema di identificazione scheda (opzione non
ancora disponibile)
Figura 2 Vista laterale destra
1 Valvola di regolazione del flusso di campionamento 2 Valvola del flusso di campionamento con
collegamenti di ingresso e di uscita (l'ingresso del
campione è sul lato superiore della valvola e l'uscita
sul lato inferiore).
Valvola del flusso di campionamento
La valvola del flusso di campionamento ha tre posizioni:
• SPURGO della linea di campionamento
52
Italiano
