4. Vuelva a colocar el panel frontal y fíjelo en su posición con los dos tornillos.
P R E C A U C I Ó N
Para evitar daños al instrumento, será necesario seguir el procedimiento de arriba a la inversa; es decir,
apagar la conexión, posición OFF, antes de cualquier transporte del instrumento.

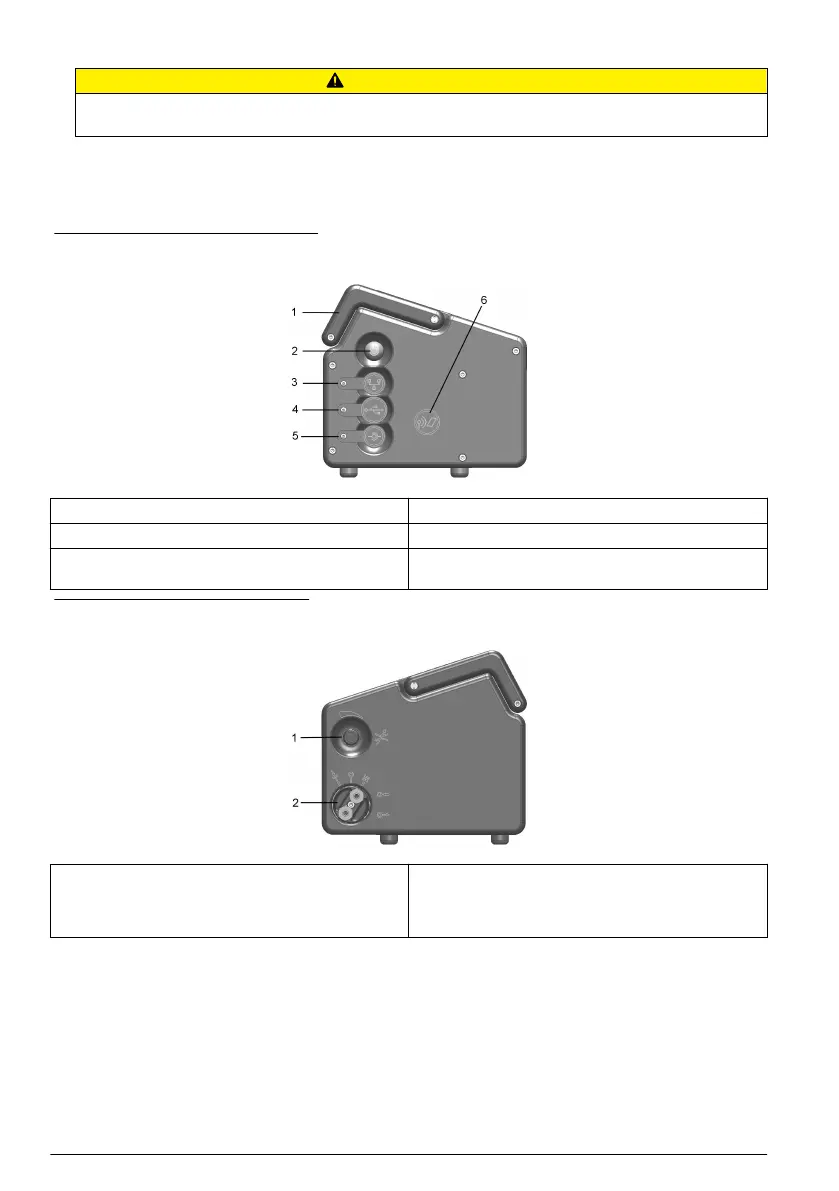

Interruptores y conectores del instrumento
En las siguientes imágenes se muestran las vistas laterales del instrumento y sus funciones
principales:
Figura 1 Vista de lateral izquierdo
1 Asa 4 Conexión USB
2 Interruptor de encendido/apagado del instrumento 5 Conexión para fuente de alimentación externa
3 Conexión RS232 6 Sistema de identificación de tarjetas (opción todavía
no disponible)
Figura 2 Vista de lateral derecho
1 Válvula de ajuste del flujo de la muestra 2 Válvula de flujo de muestra con conexiones de
entrada y de salida (la conexión de entrada de la
muestra se halla en la parte superior de la válvula, y
la de salida en la parte inferior)
Válvula del flujo de la muestra
La válvula del flujo de la muestra tiene tres posiciones:
• Purga del tubo de muestra, PURGE
• Flujo de la muestra abierto, ON
• Flujo de la muestra cerrado, OFF
La posición de purga, PURGE, se utiliza para eliminar del tubo de la muestra cualquier formación de
burbujas de aire. Para una purga completa, se recomienda mantener la válvula en esta posición
durante 5 segundos. Durante esta operación, la muestra fluye directamente desde el tubo de
98
Español
