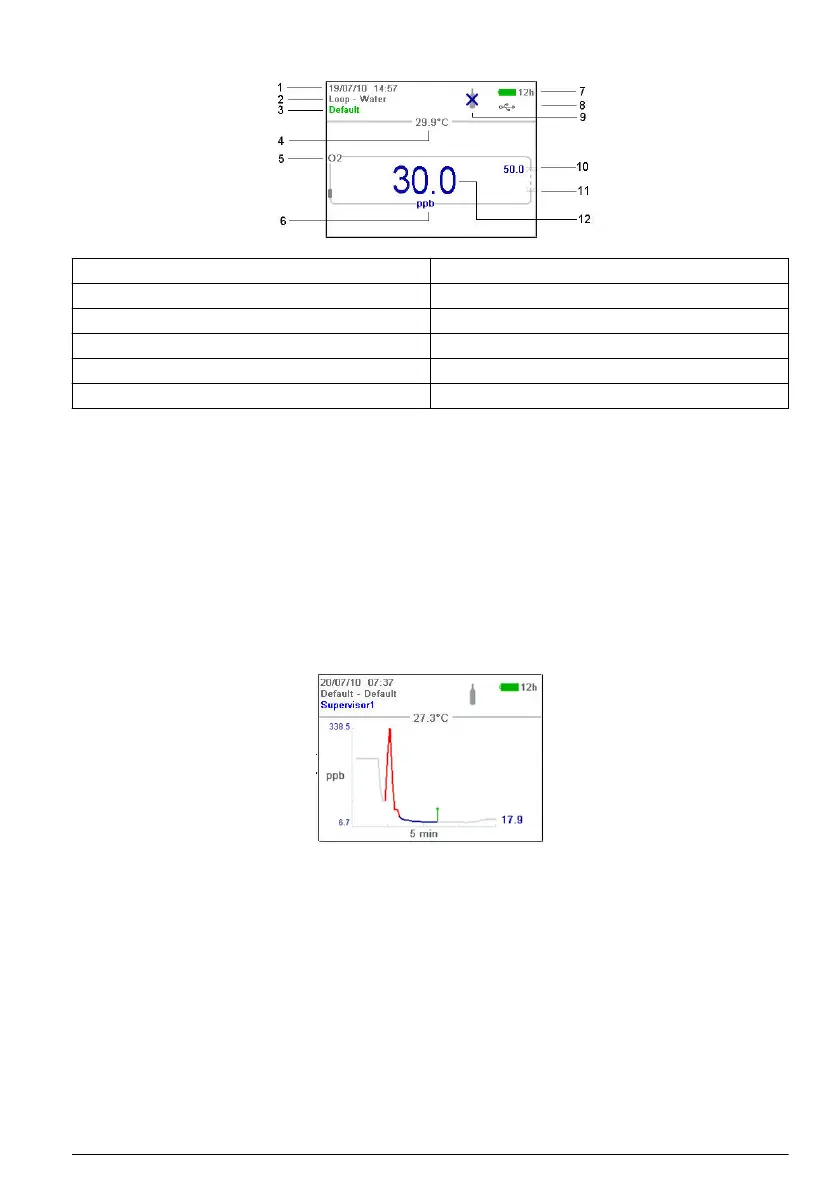

Affichage de mesure standard
1 Date et heure de l'instrument 7 Durée restante de la batterie
2 Emplacement de mesure et nom du produit 8 Le symbole USB indique une clé USB insérée
3 Nom d'utilisateur 9 Mode de mesure (ici, mode continu)
4 Température d'échantillon 10 Valeur d'alarme de niveau haut (le cas échéant)
5 Gaz mesuré 11 Valeur d'alarme de niveau bas (le cas échéant)
6 Unité de mesure 12 Valeur de mesure
• Le nom d'utilisateur sera affiché en vert pour un utilisateur normal ou en bleu pour un superviseur
• La durée restant de la batterie ne sera pas affiché en cas d'utilisation de l'alimentation du secteur ;
à la place, l'icône indiquera le symbole de recharge de la batterie
• La valeur de mesure est normalement affichée en bleu, mais elle sera affichée en rouge si elle se
trouve hors des limites d'alarme de valeur haute ou basse
• Si la mesure est en mode échantillon, l'icône de la bouteille est affichée en haut à droite de
l'écran. Si le mode de mesure est réglé sur continu, l'icône de la bouteille sera barrée.
• L'affichage de la mesure est rafraîchi toutes les 5 secondes
Écran de mesure graphique
Pour accéder à cet écran depuis l'écran d'affichage de mesure standard, appuyez sur la flèche de
droite sur le clavier jusqu'à ce que l'écran graphique apparaisse :
Cet écran fournit une représentation graphique de la mesure avec la valeur numérique de la
mesurée affichée en fin de courbe. L'exemple ci-dessus affiche la mesure en mode échantillon.
La valeur de mesure numérique en fin de courbe est rafraîchie toutes les 5 secondes. La courbe est
rafraîchie toutes les 5 secondes en mode échantillon. En mode continu, le taux de rafraîchissement
est identique à celui défini comme paramètre d'intervalle de stockage.
L'échelle temporelle graphique est affichée au bas de l'écran. Cette valeur peut être augmentée ou
diminuée (4 niveaux de zoom) en appuyant sur les flèches haut et bas sur le clavier. Ces valeurs
dépendent aussi du paramètre d'intervalle de stockage ; plus l'intervalle de stockage est grand, plus
l'échelle temporelle disponible est grande.
L'échelle mesurée est calculée automatiquement avec les valeurs maximum et minimum affichées
respectivement en haut et en bas de l'axe y.
En mode échantillon, un symbole carré est affiché pour indiquer la fin de la mesure. Ce dernier est
affiché en vert si les critères d'arrêt sont atteints ou en rouge pour indiquer une erreur de mesure.
Français
81
