A T T E N T I O N
Pour éviter tout dégât à l'instrument, il sera nécessaire d'effectuer la procédure ci-dessus dans l'ordre inverse
(c'est-à-dire en plaçant la connexion en position ARRET) avant de transporter ultérieurement cet instrument.
Interrupteurs et connecteurs de l'instrument

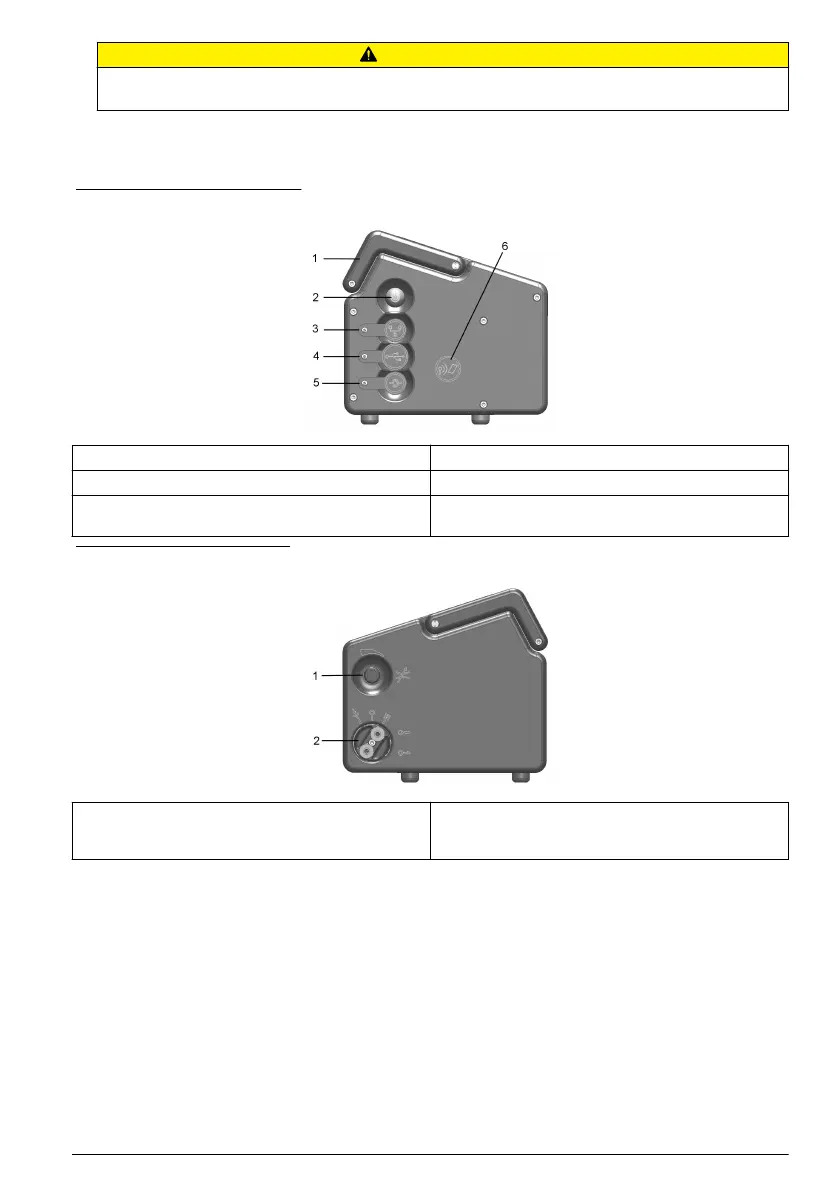

Le schéma suivant illustre les vues latérales de l'instrument et leurs caractéristiques clé :
Figure 1 Vue latérale gauche
1 Poignée 4 Connexion USB
2 Interrupteur MARCHE/ARRET de l'instrument 5 Connexion de l'alimentation externe
3 Connexion RS232 6 Système d'identification par carte (option pas
encore disponible)
Figure 2 Vue latérale droite
1 Robinet de réglage du débit de l'échantillon 2 Connexion d'entrée et de sortie de la valve de débit
de l'échantillon (l'entrée de l'échantillon se trouve
sur le dessus de la valve et la sortie au bas).
Valve de débit d'échantillon
La valve de débit d'échantillon possède trois positions
• PURGE de la ligne d'échantillon
• ACTIVATION de l'écoulement de l'échantillon
• DÉSACTIVATION de l'écoulement de l'échantillon
La position PURGE est utilisée pour éliminer toutes les bulles d'air accumulées dans la ligne
d'échantillon. Pour une purge complète, il est recommandé de maintenir la valve dans cette position
pendant 5 secondes. Durant cette opération, l'échantillon s'écoule directement du tube d'entrée au
tube de sortie. Toutes les mesures sont suspendues pendant ce temps puisque l'échantillon n'entre
pas en contact avec le capteur.
Les positions ACTIVATION et DÉSACTIVATION activent et désactivent respectivement
l'écoulement de l'échantillon.
Français
75
