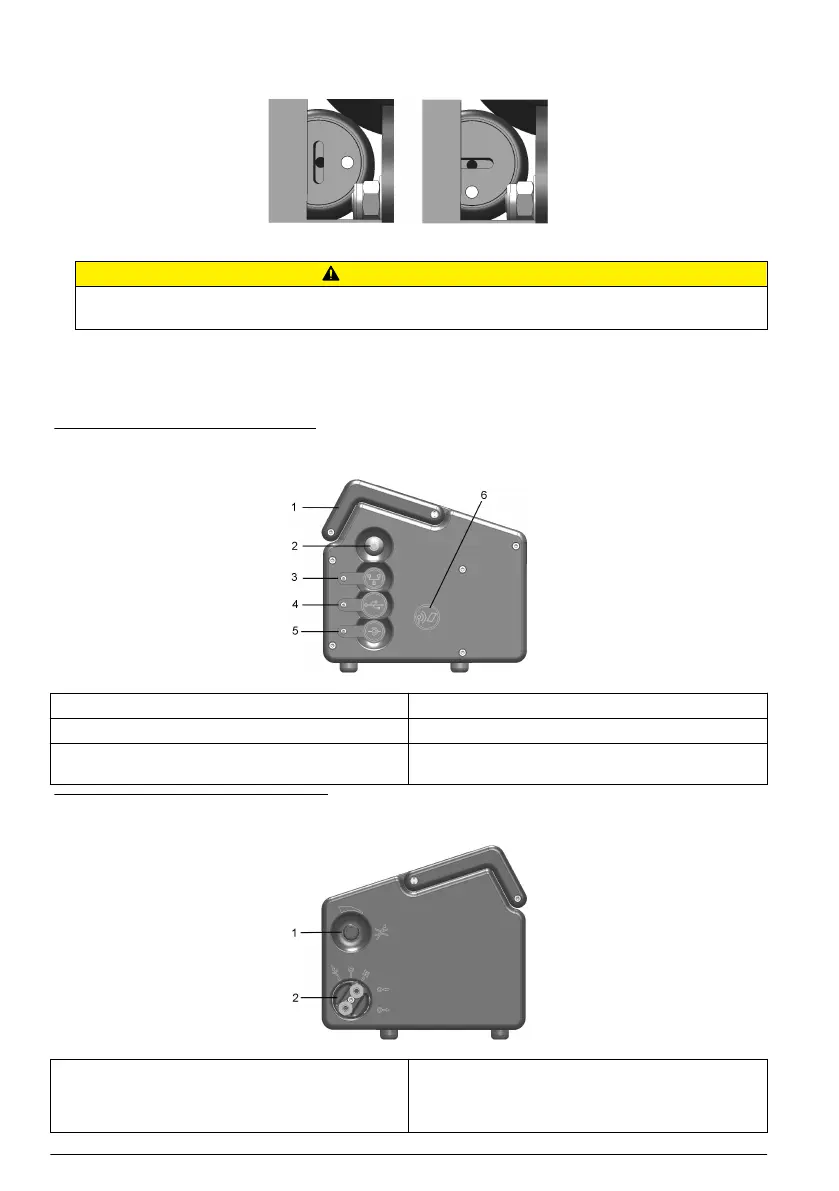

3. Draai de schakelaar met de platte schroevendraaier uit de bijgeleverde kit met hulpmiddelen een
kwartslag rechtsom om de batterijvoeding opnieuw aan te sluiten. De onderstaande diagrammen
laten de schakelaar zien in stand UIT zoals bij aflevering (links) en in stand AAN (rechts).
4. Zet het voorpaneel terug en schroef het vast met de twee schroeven.
V O O R Z I C H T I G
Om schade aan het instrument te voorkomen, zal het nodig zijn de bovenstaande procedure omgekeerd uit te
voeren (dus de aansluiting UIT te schakelen) voordat het in de toekomst wordt getransporteerd.
Schakelaars en aansluitingen van het instrument
In de volgende afbeeldingen worden de zijkanten van het instrument getoond met de bijbehorende
functies:
Afbeelding 1 Overzicht linkerkant
1 Handvat 4 USB-aansluiting
2 AAN/UIT-knop van het instrument 5 Externe voedingsaansluiting
3 RS-232-aansluiting 6 Kaartidentificatiesysteem (nog niet beschikbare
optie)
Afbeelding 2 Overzicht rechterkant
1 Monsterstroomregelventiel 2 Monsterstroomventiel met inlaat- en
uitlaataansluitingen (de monsterinlaat bevindt zich
aan de bovenzijde van het ventiel en de uitlaat aan
de onderzijde).
188 Nederlands
