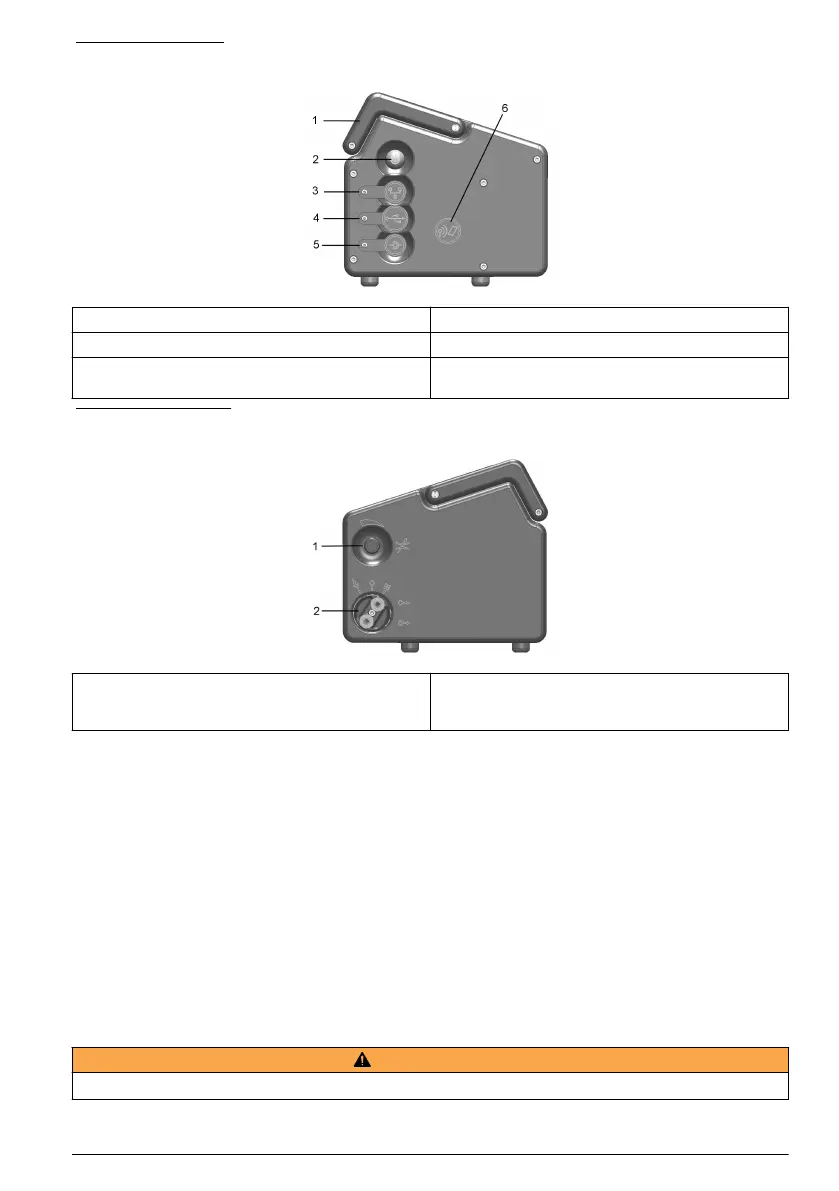

Obr. 1 Levá strana
1 Rukojeť 4 Připojení USB
2 Vypínač přístroje (ZAPNUTO/VYPNUTO) 5 Připojení externího napájení
3 Připojení RS232 6 Systém identifikace pomocí karty (zatím není
k dispozici)
Obr. 2 Pravá strana
1 Ventil pro nastavení průtoku vzorku 2 Ventil pro průtok vzorku s přípojkami pro přítok
a odtok (přítok vzorku je na horní straně ventilu
a odtok na spodní).
Ventil pro průtok vzorku
Ventil pro průtok vzorku má tři pozice:
• ODVZDUŠNĚNÍ přívodu vzorku (PURGE)
• ZAPNUTÍ průtoku vzorku (ON)
• VYPNUTÍ průtoku vzorku (OFF)
Pozice ODVZDUŠNĚNÍ (PURGE) slouží k odstranění vzniklých vzduchových bublin z přívodu
vzorku. Pro úplné odvzdušnění se dopuručuje nechat ventil v této pozici po dobu 5 sekund. Během
tohoto procesu vzorek protéká z přítokové hadičky přímo do odtokové. V tuto chvíli jsou pozastavena
všechna měření, protože vzorek není v kontaktu se senzorem.
Pozice ZAPNUTO (ON) spouští a pozice VYPNUTO (OFF) zastavuje průtok vzorku.
Připojení přístroje
Externí napájení
V A R O V Á N Í
Používáte-li externí zdroj napájení přístroje, dbejte na to, aby zásuvka externího zdroje byla uzemněná.
Čeština 145
