U W A G A
Aby uniknąć uszkodzenia urządzenia, powyższą procedurę należy wykonać w odwrotnej kolejności (tj.
ustawiając przełącznik w pozycji WYŁĄCZENIA) przed kolejnym transportem urządzenia.
Przełączniki/przyciski i złącza urządzenia

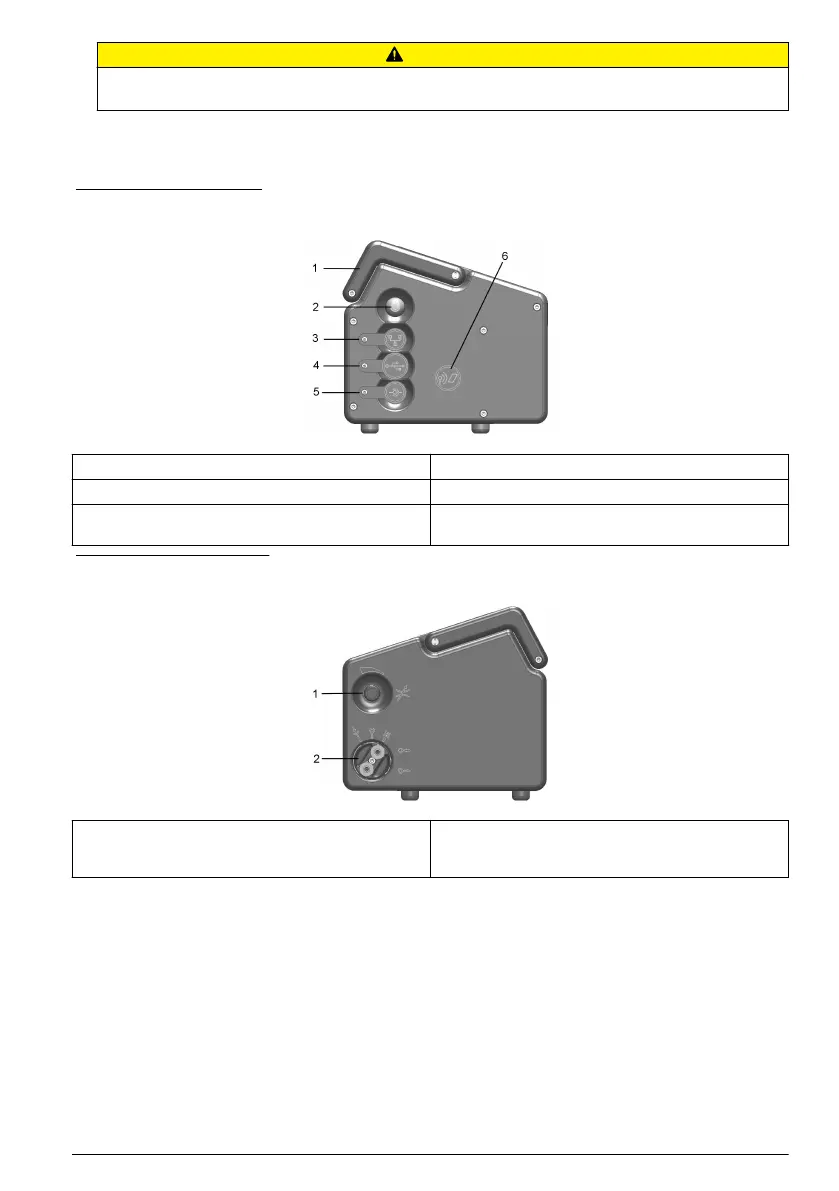

Poniższe ilustracje przedstawiają widok boczny urządzenia oraz jego podstawowe elementy:
Rysunek 1 Lewa strona
1 Uchwyt 4 Złącze USB
2 Wyłącznik urządzenia 5 Złącze zasilania zewnętrznego
3 Podłączenie złącza RS232 6 Elektroniczny system identyfikacyjny (opcja nie jest
jeszcze dostępna)
Rysunek 2 Prawa strona
1 Zawór regulacyjny przepływu próbki 2 Zawór przepływu próbki z przyłączami wlotowym
i wylotowym (wlot próbki jest w górnej części
zaworu, a wylot w dolnej).
Zawór przepływu próbki
Zawór przepływu próbki ma trzy położenia:
• Oczyszczanie przewodów próbki (PURGE)
• Włączony przepływ próbki (ON)
• Wyłączony przepływ próbki (OFF)
Położenie PURGE jest używane do oczyszczania przewodów próbki z pęcherzyków powietrza. Aby
całkowicie usunąć pozostałe pęcherzyki powietrza, należy przełączyć zawór w to położenie
na 5 sekund. Podczas tej procedury próbka przepływa bezpośrednio z przewodów wlotowych
do przewodów wylotowych. Pomiary są zawieszane, ponieważ próbka nie wchodzi w kontakt
z czujnikiem.
Położenia ON i OFF służą odpowiednio do włączania i wyłączania przepływu próbki.
Polski
211
