Udover den interne, genopladelige batteripakke kan instrumentet også forsynes med strøm fra en
ekstern strømkilde vha. den medfølgende adapter og kabel. Tilslut adapteren til strømforsyningens
stikforbindelse på instrumentet (nr. 5 i Figur 1 på side 167), og isæt stikket i en ekstern stikkontakt.
BEMÆRK: Når instrumentet er tilsluttet en ekstern strømkilde, oplades den interne batteripakke automatisk.
RS232-tilslutning
Denne tilslutning kan bruges til at downloade målingsdata og til realtidskontrol af målingerne.
Data som sendes til computeren via dette link er format- og indholdsmæssigt identiske med dem,
som lagres i målingsfilerne på instrumentet, og som kan overføres vha. USB opbevaringsudstyret (se
Eksporterede filer på side 178 for detaljer).
USB-forbindelse
USB tilslutning (nr. 4 i Figur 1 på side 167) bruges til eksport og import af data fra og til instrumentet.
Der kan laves skemaer på PCen vha. 3100 computer-programmet, som derefter kan uploades til
instrumentet vha. USB-lagringsudstyret.
Derudover kan skemaer eksporteres fra instrumentet til USB-udstyret og derefter importeres til andre
3100-instrumenter for at standardisere konfigurationer.
For flere detaljer herom, se Importér / Eksportér på side 177.
Forbindelse af prøvelinjer
Målinger kan foretages enten kontinuerligt eller på prøvevis. Uanset hvordan, så skal instrumentet
være tilsluttet prøvelinjen således:
1. Prøve ind- og udledningsforbindelserne på instrumentet findes på TIL/FRA prøve flowventilen (nr.

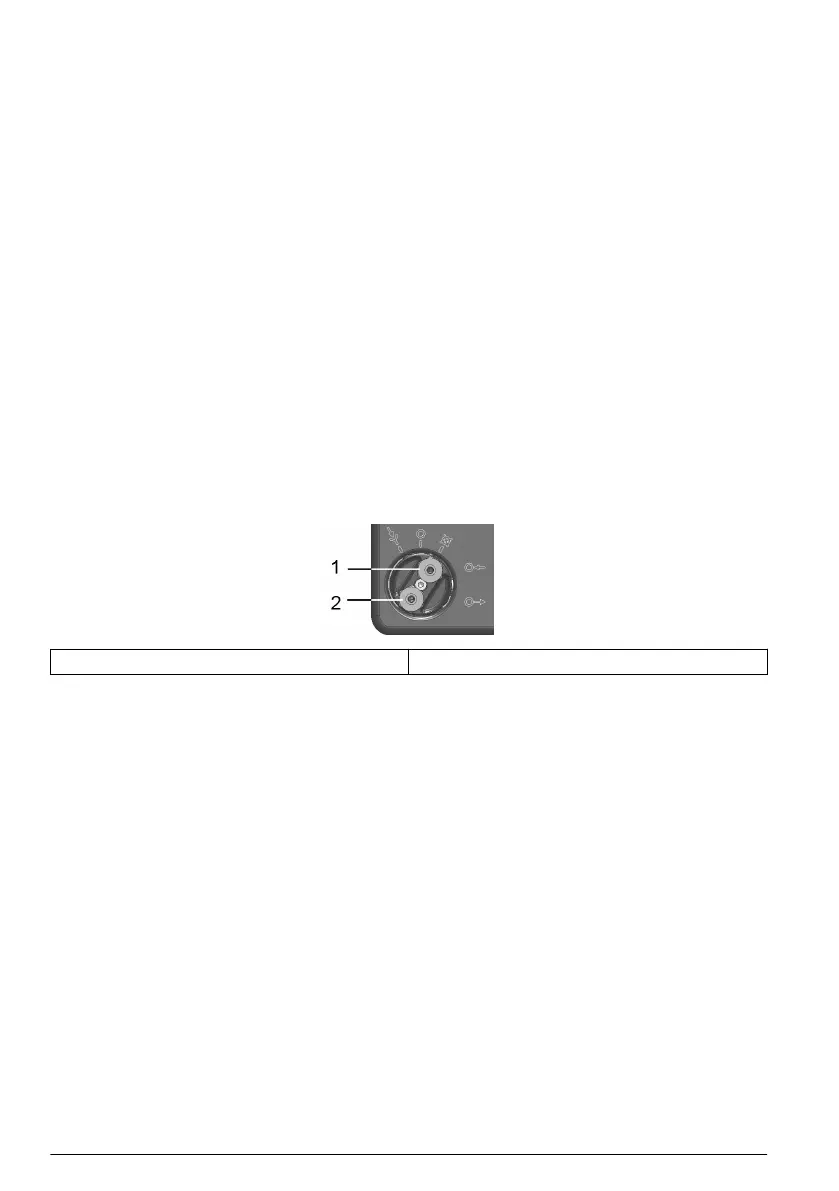

8 i Figur 2 på side 167 og forstørret på nedenstående diagram):
1 Prøveindledning 2 Prøveudledning
2. Forbind rørene til ind- og udledning med kompressionsfittings med henholdsvis prøvekilden og
afløbet. Ovenstående diagram viser ventilen i FRA position. For at slå prøvestrømmen TIL,
drejes ventilen mod uret indtil der høres et klik (ca. 1/8 omdrejning). For at fjerne evt.
overskydende luftbobler fra prøveslangen, drej ventilen hen på UDRENSNING positionen i
5 sekunder inden den drejes hen på FRA positionen.
BEMÆRK: Et stykke rustfrit stålrør medfølger i værktøjssættet (kun 4 mm instrument version) og kan bruges i
stedet for plastikrøret på udledningsventilen, hvis trykket i instrumentet er så højt, at det sætter platikrøret i for
stor bevægelse.
3. Hvis prøven indeholder partikler, anbefales det at bruge et filter på indledningsrøret for at undgå
tilstopning i prøvens flow. Filtret (og en æske med 10 net) medfølger i instrumentets værktøjssæt.
Det er ligeledes tilgængeligt separat som reservedelsnummer DG33216 (4 mm instrument),
DG33317 (6 mm instrument) eller DG33318 (1/4 tomme instrument) og sættet med 10 trådnet
som reservedelsnummer DG33217.
4. Kontroller prøveflowet ved hjælp af justeringsventilen (nr. 7 i Figur 2 på side 167) der kan findes
ovenover prøve flowventilen.
Flowhastighed retningslinjer:
• Til dåser og flasker er den laveste anbefalede flowhastighed 150 mL/min. Til mindre volumener
kan man anvende en lavere flowhastighed men den må ikke være under 100 mL/min.
• Til tanke og på linje anvendelser bør den anbefalede flowhastighed være over 200 mL/min. og
op til en maksimum hastighed med flowjusteringsventilen åben.
BEMÆRK: De viste flowhastigheder der indikeres med pile på flowmeteret (som vist nedenfor) er omkring
150 mL/min. (nederste pile) og 200 mL/min. (øverste pile). Sølvperlen indikerer flowhastigheden.
