Οθόνη γραφικής απεικόνισης δεδομένων μέτρησης
Για να προσπελάσετε αυτή την οθόνη από την οθόνη βασικής προβολής δεδομένων μέτρησης,
πατήστε το πλήκτρο με το δεξί βέλος ώσπου να εμφανιστεί η οθόνη γραφικής απεικόνισης:

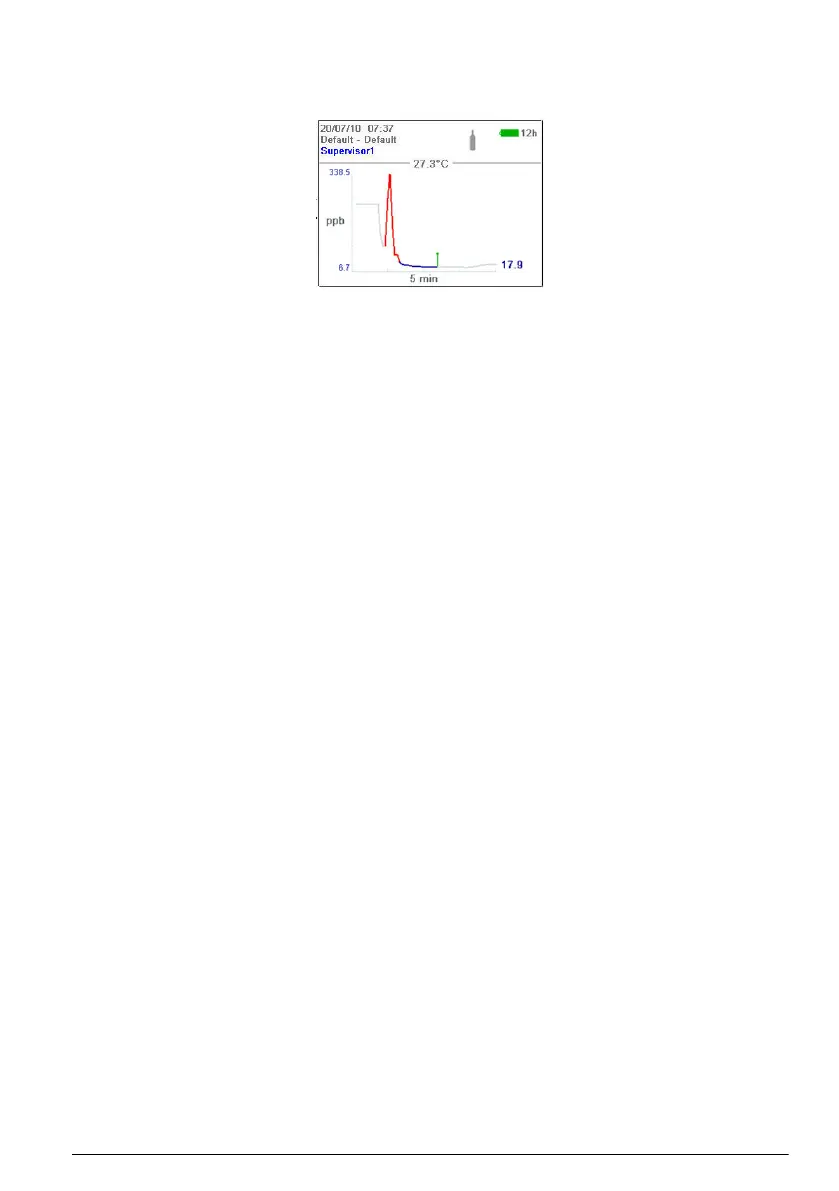

Αυτή η οθόνη προβάλλει μια γραφική παράσταση της μέτρησης με την αριθμητική τιμή της μέτρησης
να εμφανίζεται στο τέλος της καμπύλης. Το παραπάνω παράδειγμα δείχνει τη μέτρηση στη
λειτουργία δείγματος.
Η αριθμητική τιμή της μέτρησης στο τέλος της καμπύλης ανανεώνεται κάθε 5 δευτερόλεπτα. Η
καμπύλη ανανεώνεται κάθε 5 δευτερόλεπτα στη λειτουργία δείγματος. Στη συνεχή λειτουργία, ο
ρυθμός ανανέωσης είναι ίδιος με εκείνον που ορίζεται ως παράμετρος του διαστήματος μεταξύ
αποθηκεύσεων.
Η κλίμακα χρόνου του γραφήματος εμφανίζεται στο κάτω μέρος της οθόνης. Μπορείτε να αυξήσετε ή
να μειώσετε αυτήν την τιμή (4 επίπεδα μεγέθυνσης) πατώντας τα πλήκτρα με το επάνω ή το κάτω
βέλος στο πληκτρολόγιο. Αυτές οι τιμές εξαρτώνται, επίσης, κι από την παράμετρο του διαστήματος
μεταξύ αποθηκεύσεων: όσο μεγαλύτερο το διάστημα μεταξύ αποθηκεύσεων, τόσο μεγαλύτερη η
διαθέσιμη κλίμακα χρόνου.
Η κλίμακα της μέτρησης υπολογίζεται αυτόματα, με τη μέγιστη και την ελάχιστη τιμή να προβάλλονται
στο επάνω και το κάτω μέρος του άξονα των y αντίστοιχα.
Στη λειτουργία δείγματος χρησιμοποιείται ένα τετράγωνο σύμβολο για να δηλώσει το τέλος της
μέτρησης. Αυτό εμφανίζεται πράσινο αν πληρούνται τα κριτήρια τερματισμού ή κόκκινο για να
δηλώσει μια λανθασμένη μέτρηση.
Το χρώμα της καμπύλης έχει την εξής σημασία:
• Γκρίζα (κανονική): Το κανάλι είναι εκτός ή η μέτρηση είναι εκτός ορίων
• Πράσινη (έντονη): Το κανάλι βαθμονομείται
• Γκρίζα (έντονη): Η μέτρηση δεν έχει ξεκινήσει (μόνο στη λειτουργία δείγματος)
• Κόκκινη (έντονη): Έχει ενεργοποιηθεί κάποιος συναγερμός
• Μπλε (έντονη): Φυσιολογική μέτρηση
Κατάλογος ρυθμίσεων μέτρησης
Από την οθόνη μετρήσεων, πατήστε το πλήκτρο με το δεξί βέλος μέχρι να εμφανιστεί ο κατάλογος
των ρυθμίσεων μέτρησης που είναι αποθηκευμένος στο όργανο.
Σημείωση: Αυτές οι ρυθμίσεις ορίζονται από τον χρήστη μέσω υπολογιστή (βλ. ενότητα Δημιουργία νέου πίνακα
ρυθμίσεων μέτρησης στη σελίδα 391) και εισάγονται στο όργανο (βλ. ενότητα Μεταφορά αρχείων στο όργανο
στη σελίδα 391). Ο χρήστης μπορεί να επεξεργαστεί μόνο την προεπιλεγμένη ρύθμιση (ID0) από το όργανο. Για να
το κάνει αυτό, ο χρήστης πρέπει να είναι συνδεδεμένος ως επόπτης, στην οποία περίπτωση μπορεί να επεξεργαστεί
τις προεπιλεγμένες παραμέτρους από το Κύριο Μενού, όπως περιγράφεται στην ενότητα Προεπιλεγμένες ρυθμίσεις
μέτρησης στη σελίδα 400.
Πατήστε τα πλήκτρα με το επάνω και κάτω βέλος για να περιηγηθείτε στον κατάλογο των ρυθμίσεων
μέτρησης. Μόλις επισημανθεί η επιθυμητή, πατήστε το πλήκτρο Enter (Εισαγωγή) για να την
επιλέξετε. Οι πληροφορίες για την επιλεγμένη ρύθμιση θα εμφανιστούν στην οθόνη.
Πατήστε ξανά το πλήκτρο Enter (Εισαγωγή) για να επιλέξετε αυτή τη ρύθμιση και να επιστρέψετε
στην οθόνη μετρήσεων ή το πλήκτρο Cancel (Ακύρωση) για να την απορρίψετε και να επιστρέψετε
στην οθόνη του καταλόγου μετρήσεων.
Ελληνικά
395
