Comutatoarele şi conexiunile instrumentului

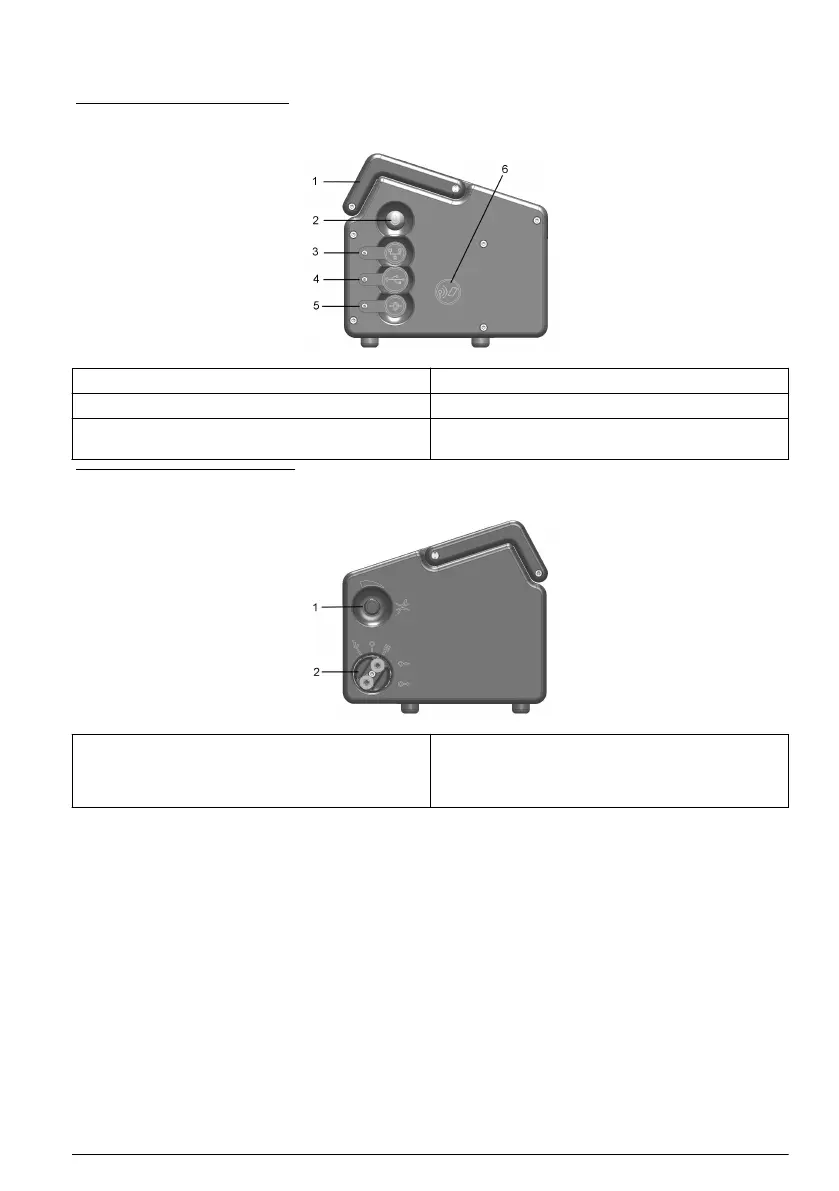

Diagramele de mai jos prezintă instrumentul (vederi laterale) şi componentele principale ale acestuia:
Figura 1 Vedere din stânga
1 Mâner 4 Conexiunea USB
2 Comutatorul de PORNIRE/OPRIRE a instrumentului 5 Conexiunea de sursă de curent externă
3 Conexiunea RS232 6 Sistem de identificare cu cartele (opţiune
deocamdată indisponibilă)
Figura 2 Vedere din dreapta
1 Robinet de reglare a debitului de probe 2 Robinet de probe, cu racorduri de admisie,
respectiv evacuare (racordul de admisie se află în
partea de sus a robinetului, iar cel de evacuare în
partea de jos).
Robinet de probe
Robinetul de probe are trei poziţii:
• AERISIREA conductei de probe
• DESCHIS
• ÎNCHIS
Poziţia de AERISIRE se utilizează pentru eliminarea bulelor de aer acumulate în conducta de probe.
Pentru o aerisire temeinică, se recomandă ca robinetul să rămână în această poziţie timp de
5 secunde. În timpul acestei operaţii, proba trece direct din conducta de admisie în cea de evacuare.
În timpul aerisirii măsurătorile se suspendă, deoarece proba nu intră în contact cu senzorul.
În poziţiile DESCHIS şi ÎNCHIS fluxul de probe este deschis, respectiv închis.
