3 Schnelleinstieg
3.1 Voraussetzungen
– HAMEG HM8118 LCR Messbrücke mit Firmware 1.37 oder
neuer
– HZ184 Kelvin Messleitungen
– 1x HAMEG 1000 µF Kapazität (nicht im Lieferumfang ent-
halten)
– 1x HAMEG 280 µH Induktivität (nicht im Lieferumfang ent-
halten)
– 1xHAMEG100kΩWiderstand(nichtimLieferumfangent-
halten)
Schließen Sie als erstes die mitgelieferten HZ184 Messkabel an
das HM8118 an. Die beiden Stecker des schwarzen Messkabels
werden mit den Anschlüssen LCUR und LPOT, die Stecker
des roten Messkabels mit den Anschlüssen HCUR und HPOT
verbunden.
Nachdem das Gerät angeschaltet wurde, muss zuerst der
Leerlauf-, bzw. Kurzschluss-Abgleich für die voreingestell-
te Messfrequenz von 1.0 kHz durchgeführt werden, da das
Messkabel HZ184 zusammen mit den Anschlussklemmen
konstruktionsbedingt eine Streukapazität, Restinduktivität und
einen Restwiderstand aufweist, wodurch die Genauigkeit der
gemessenenWerte beeinflusst wird.Um diese Einflüsse zu
minimieren, ist die Kompensation von Adapter- und leitungs-
bedingten Impedanzmessfehlern erforderlich.
Für den „Leerlaufabgleich“ sind die beiden Anschlussklemmen
getrennt anzuordnen. Für den „Kurzschlussabgleich“ sind die
beiden Anschlussklemmen miteinander zu verbinden (siehe
Abb. 3.1).

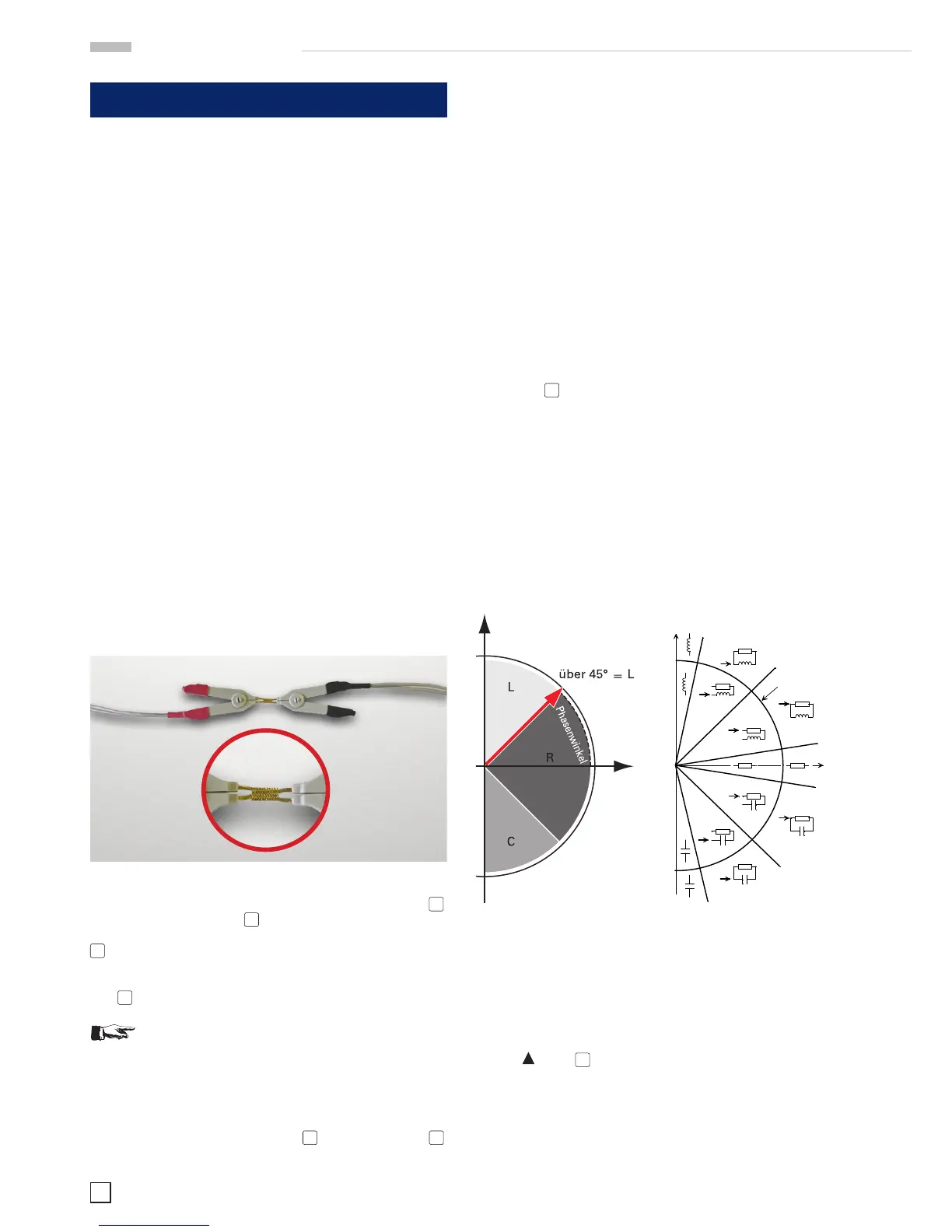

Abb. 3.1: Kurzschlussabgleich HZ184
Wechseln Sie hierzu mit Hilfe der Taste MENÜ/SELECT
3
,
gefolgt von der Taste C-D
34
in das CORR-Menü. Wählen Sie
dort den Menüpunkt MODE aus und betätigen Sie den Drehgeber
6
. Ändern Sie nun den Menüeintrag von SGL in ALL, um den
Abgleich für alle 69 Frequenzstufen automatisiert durchführen
zu können. Verlassen Sie das Menü mit Hilfe der Taste MENÜ/
ESC
5
.
Tipp:
Im Modus SGL wird nur die derzeit eingestellte
Frequenz abgeglichen. Dieser Vorgang dauert nur
wenige Sekunden und ist für Messungen in einem
oder wenigen Frequenzbereichen vorgesehen.
Starten Sie nun den Leerlauf- und danach den Kurzschlussab-
gleich mit Hilfe der Taste ZERO/OPEN
11
, bzw. ZERO/SHORT
12
.
Das Gerät gleicht nun alle 69 Frequenzstufen für die aktuell an
das HM8118 angeschlossenen Messleitungen ab und speichert
die Korrekturwerte bis zum Ausschalten des Gerätes. Dieser
Vorgang dauert ca. 2 Minuten.
3.2 Vermessen eines Kondensators
Schließen Sie nun den Kondensator an die Anschlussklem-
men des HZ184 an. Achten Sie bitte auf die Polarität des
Kondensators und schließen Sie die schwarze Klemme an den
mit – (Minus) gekennzeichneten Pol des Kondensators an.
DasichdasGerätimAutomatikmodusbendet,wirddieMess-
funktion automatisch auf Messfunktion 3 (C-D) eingestellt.
Aufgrund der voreingestellten Messfrequenz von 1 kHz, wird der
Kondensator nicht im Arbeitspunkt betrieben und die Anzeige
vonungefähr900µFentsprichtnichtdenspezizierten1000µF.
Ändern Sie die Messfrequenz jetzt auf 50 Hz, indem Sie die Taste
SET/FREQ
8
betätigen und danach den Drehknopf so lange
nach links drehen, bis 50 Hz im Display angezeigt werden. Nun
liegt der angezeigte Wert für die Kapazität, basierend auf der
Bauteiltoleranz, um 1000 µF. Der zugehörige Verlustwinkel D
ist in dieser Einstellung sehr gering.
Je kleiner der Verlustwinkel, desto näher kommen die realen
Bauteile einem idealen Verhalten. Eine ideale Induktivität hat
einen Verlustwinkel von 0°. Ein idealer Kondensator hat eben-
falls einen Verlustwinkel von 0°.
Ein idealer elektrischer Widerstand hat dagegen einen Ver-
lustwinkel von 90°; er besitzt keine kapazitiven oder induktiven
Blindanteile.
Abb.3.2: HM8118 Messprinzip schematisch links / detailliert rechts
3.3 Vermessen einer Spule
Bevor Sie die Drossel an das HM8118 anschließen, erhöhen
Sie bitte die Messfrequenz um eine Dekade (auf 500 Hz), indem
Sie die
-Taste
7
über dem Drehgeber betätigen. Entfernen
Sie nun den Kondensator und schließen die Drossel an die
Klemmen des HZ184 an.
Die Messautomatik schaltet nun auf Messfunktion 1 (L-Q) und
die Induktivität der Spule wird im Display angezeigt. Der ange-
zeigte Wert muss ca. 280 µH betragen.
Imaginäre
Achse
unter -- 45° = C
Reale
Achse
applied on the red terminal. The bias voltage works only
when the instrument on capacitance measurement
mode.
Measuring function selection
The desired test function is selected by push buttons (12)
and (14). The push button (12) gives access to the main
parameter (R, L or C), The push button (14) allows a
secondary parameter measurement (Q/D, impedance or
phase).
In order to measure D parameter the instrument needs at
first to be set to capacitance measurement mode, on the
other way, Q parameter will be displayed.
Auto-measurement function
The HM8018-2 is able to automatically determine the
component type in most cases. 3 different automatisms
exists: the automatic impedance range selection (see the
section « Auto-ranging»), the automatic mode
(series/parallel) selection (see the section « passive
components »), and the automatic function selection. These
three automatisms are simultaneously activated when the
instrument is set in automatic mode with the RANGE
AUTO key (7). Then the user can change function or mode
that disables their respective automatism. The manual range
selection disables the three automatisms.
When the instrument is on automatic mode the function
choice depends on the impedance module, phase angle as
well as the quality factor .The diagram below shows the
choice made by the instrument.
|Z| = 1000
Ω
Q = 500
D = 0,002
Q = 500
D = 0,002
D = 500
Q = 0,002
D = Q = 1
D = Q = 1
R
jX
D = 500
Q = 0,002
Calculation functions
Apart from displaying normal values as resistance, inductance or
capacitance, the HM8018-2 can display relative deviations and
percentages. It is not possible to use these calculation modes for
other functions than the three previous values. The deviations
and percentages are displayed in relation to the two stored values
A and B.
The procedure to obtain relative measurement is as follows:
1) Connect the component corresponding to the reference
value.
2) Store the value (memory A) by pressing on the STORE key,
then press the A key.
3) Press on the A key. The indicator -A lights up and the
display shows the value (Measure – A).
A direct percentage measurement is possible, it is only to use the
÷B key instead of the –A key in the previous procedure. Then the
instrument displays the value 100*Measure/B in %.
To obtain a deviation in % proceed as follows:
1) Connect the component corresponding to the reference
value.
