Hameg HM8118 Manual

9
Änderungen vorbehalten
47 48
45
4446
49
den der Eingabe eines Parameters im Menu mit Übernahme
des geänderten Wertes
26
BIAS / (Taste)
Einschalten der Vorspannung bzw. Löschen der letzten Ziffer
bei Eingabe eines Parameters im Menu
27
TRIG / UNIT (Taste)
Auslösen einer einzelnen Messung (bei eingeschalteter
manueller Triggerung) bzw. Auswahl der Einheit bei Eingabe
eines Parameters
28
AUTO / 6 (Taste)
Einschalten der automatischen Messfunktion oder Eingabe
der Ziffer 6
29
M / – (Taste)
Einschalten der Messfunktion Transformator-Gegeninduk-
tivität M (nur mit geeignetem Messkabel) oder Eingabe des
Zeichens „ – “
30
R-Q / 5 (Taste)
Einschalten der Messfunktion Widerstand R und Qualitäts-
faktor (Güte) Q oder Eingabe der Ziffer 5
31
N-Θ / . (Taste)
Einschalten der Messfunktion Transformator-Übersetzungs-
verhältnis N und Phasenverschiebungswinkel
Θ (nur mit
geeignetem Messkabel) oder Eingabe des Zeichens „ . “
32
C-R / 4 (Taste)
Einschalten der Messfunktion Kapazität C und Widerstand
R oder Eingabe der Ziffer 4
33
G-B / 0 (Taste)
Einschalten der Messfunktion Wirkleitwert G und Blindleit-
wert B oder Eingabe der Ziffer 0
34
C-D / 3 (Taste) – Einschalten der Messfunktion Kapazität C
und Verlustwinkel (Güte) D oder Eingabe der Ziffer 3
35
R-X / 9 (Taste) – Einschalten der Messfunktion Widerstand
R und Blindwiderstand X oder Eingabe der Ziffer 9
36
L-R / 2 (Taste)
Einschalten der Messfunktion Induktivität L und Widerstand
R oder Eingabe der Ziffer 2
37
Y-Θ / 8 (Taste)
Einschalten der Messfunktion Scheinleitwert Y und Phasen-
winkel
Θ oder Eingabe der Ziffer 8
38
L-Q / 1 (Taste)
Einschalten der Messfunktion Induktivität L und Qualitäts-
faktor (Güte) Q oder Eingabe der Ziffer 1
39
Z-Θ / 7 (Taste)
Einschalten der Messfunktion Scheinwiderstand (Impedanz)
Z und Phasenwinkel
Θ oder Eingabe der Ziffer 7
40
DISPLAY / MODE (Taste)
Umschalten der Displayanzeige für Messwerte mit/ohne
Parameter
41
RECALL / STORE (Taste)
 LadenundSpeichernvonMessgerätekongurationen(10
Speicher)
42
REMOTE / LOCAL (Taste)
Die REMOTE/LOCAL-Taste leuchtet, wenn das Gerät über
die Schnittstelle
47
angesprochen wird (Remote Control).
Um in die lokale Betriebsart (Local Control) zurückzukehren,
ist die Taste REMOTE/LOCAL zu drücken, vorausgesetzt das
Gerät ist nicht für lokale Bedienung über die Schnittstelle
gesperrt (Local lockout). Ist die lokale Bedienung gesperrt,
kann das Gerät nicht über die Tasten auf der Gerätevorder-
seite bedient werden.
43
Massebuchse (4mm Sicherheitsbuchse)
Bezugspotentialanschluss (Massepotential
). Die Buchse
ist galvanisch mit dem (Netz-) Schutzleiter verbunden!

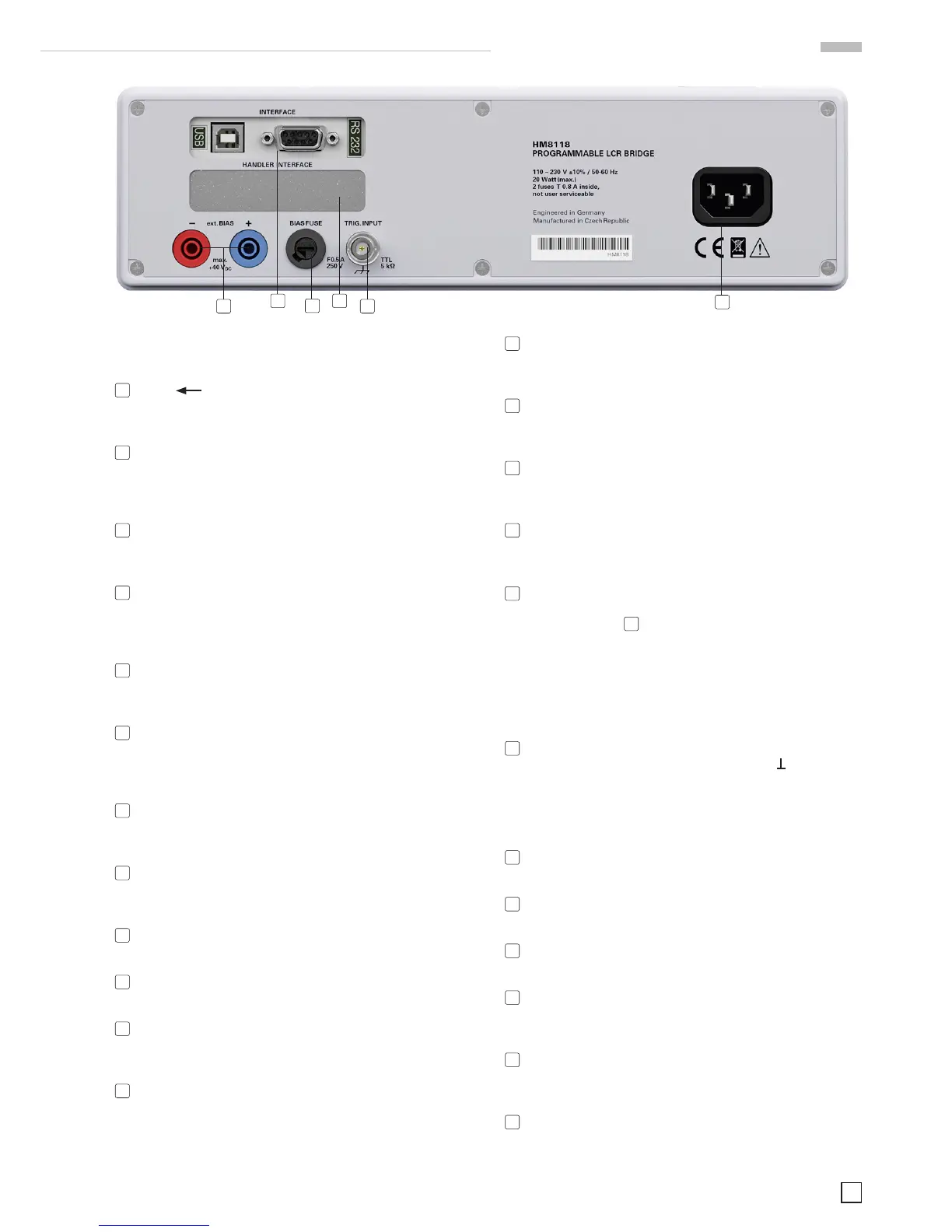

Geräterückseite
44
TRIG. INPUT (BNC-Buchse)
Triggereingang für externe Triggerung
45
BIAS FUSE (Sicherungshalter)
Sicherung für externen Vorspannungseingang EXT. BIAS
46
EXT. BIAS (4 mm Sicherheitsbuchsen)
Externer Vorspannungseingang (+, –)
47
INTERFACE
HO820 galvanisch getrennte Dual-Schnittstelle USB/RS-232
Schnittstelle (im Lieferumfang enthalten)
48
HANDLER INTERFACE (25 pol. D-Sub Buchse)
Ausgang zur Steuerung von Sortiergeräten für Bauelemente
(Option HO118)
49
Kaltgeräteeinbaustecker
Anschluss für das Netzkabel zur Stromversorgung
Bezeichnung der Bedienelemente
