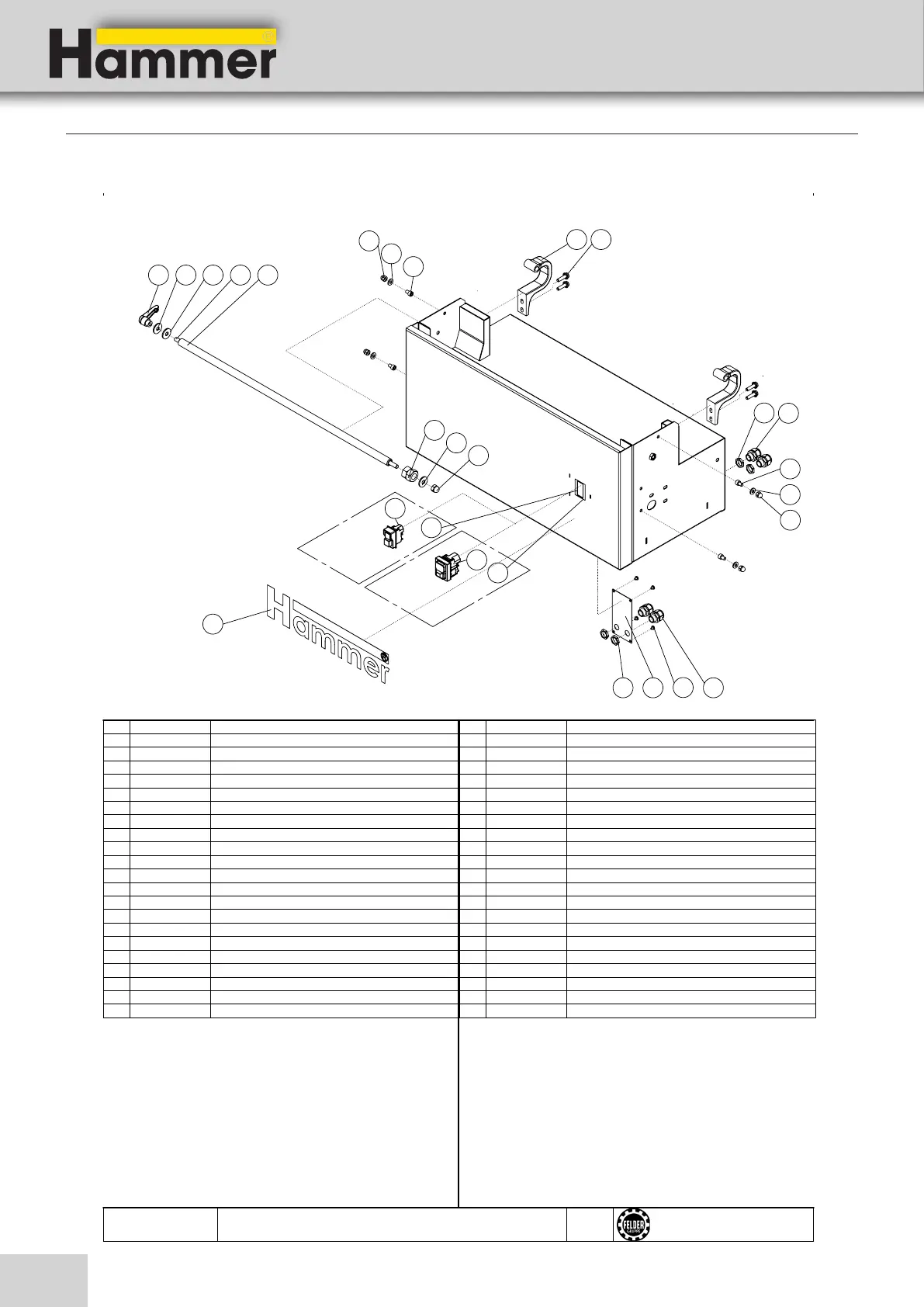

Hammer HS 950 - Spare Parts Identification

52
Maschinenständer HS950
gültig ab
08/2018
504032_E001_01
Stand 08/2018
Eigentum der Firma Felder KG. Es darf
ohne Erlaubnis weder veräußert, kopiert
noch 3. Personen mitgeteilt werden.
17
20
18
15 16171921
9
10
8
3 11
12
13
8
10
9
14
4 1213
6
7
1 Phase
3 Phase
5
2
1
Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung
1 504032-001 machine socket welded 3Ph switch
2 504032-015 machine socket welded 1Ph CSA switch
3 504-032-017 main bracket
4 504-032-256 cap for switchcover
5 400050-012 Hammer Logo 460x102mm
6 siehe E-Plan Electromagnetic Switch KDJ18
7 siehe E-Plan Electromagnetic Switch KJD17F
8 421CK Inbusschraube M8x12DIN 912
9 400AF Skt. Hutmutter M8
10
404D Scheibe M8
11
400GF Skt. Rippenschraube M8x30 verzinkt
12
222X Anbauverschraubung M20 KB 7-14
13 222EB Gegenmutter M20
14 400HNO Gewindefurch. Linsenschr. M5x6 mit Torx
15 504-032-018 threaded rod M10
16 504-032-019 threaded tube M20
17 504-032-020 plastic washer
18 401J Skt. Mutter M20 verzinkt
19 400CZB Scheibe M10
20 400GL Skt. Hutmutter M10
21 209GE Klemmhebel mit Innengewinde M10-Gr3
