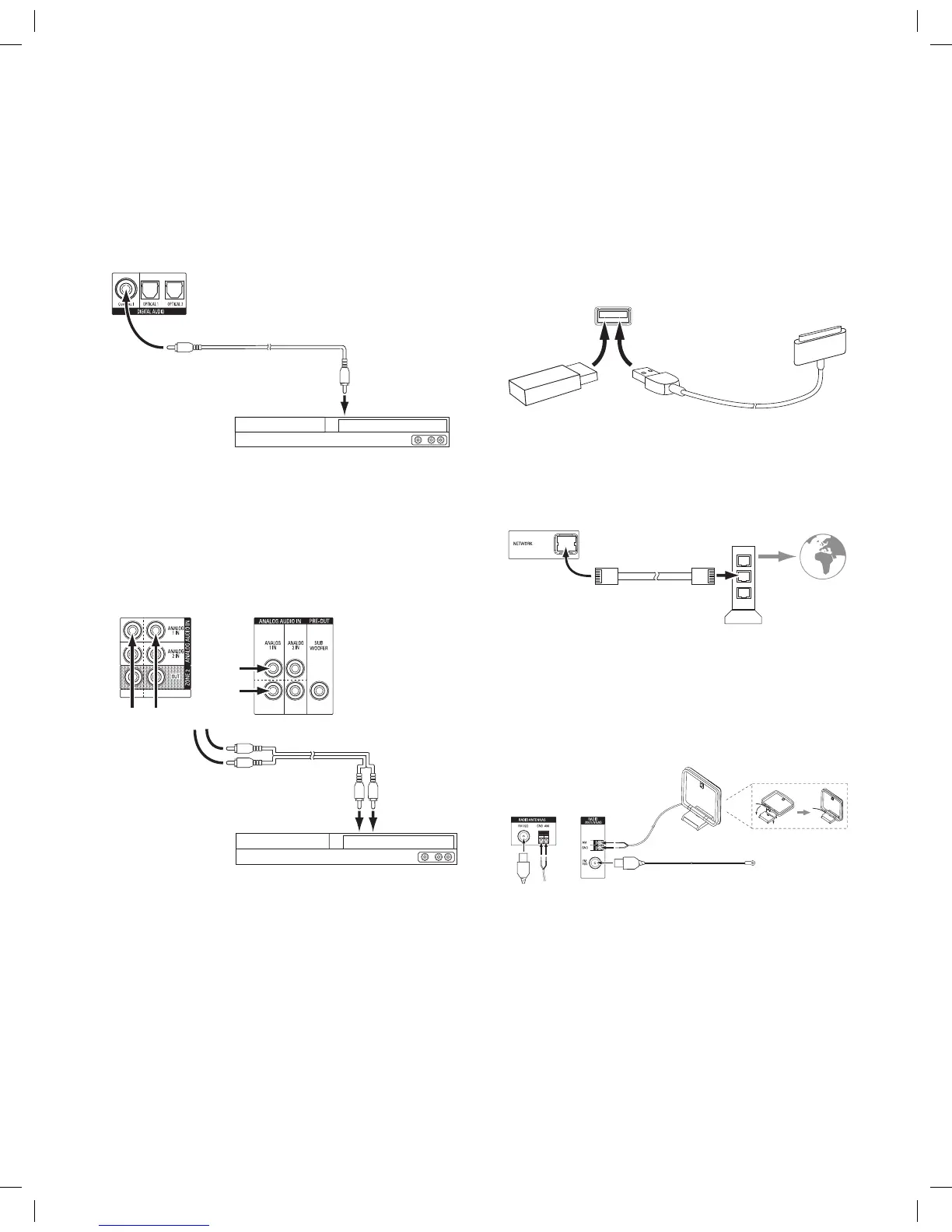

Realización de conexiones
Conecte los dispositivos de audio digitales coaxiales
Si el dispositivo fuente sin HDMI cuenta con una salida digital coaxial, conéctela al
conector de audio digital coaxial del AVR. IMPORTANTE: Realice solo un tipo de conexión
digital (HDMI, óptica o coaxial) desde cada dispositivo.
Cable de audio digital
coaxial (no incluido)
A salida de audio
digital coaxial
Dispositivo fuente con equipo coaxial
Conectores de audio
digital del AVR
Conecte los dispositivos de audio analógicos
Utilice los conectores de audio analógicos del AVR para dispositivos fuente que no
cuenten con conectores HDMI ni con conectores de audio digitales. IMPORTANTE: Si
está instalando un sistema multizona, realice las conexiones de audio analógicas para
todos los dispositivos fuente que quiera escuchar en la Zona 2. Solo están disponibles
las fuentes analógicas en la Zona 2.
Cable de audio
estéreo (no incluido)
A salida de
audio analógica
estéreo
Dispositivo fuente analógico
AVR 1710S/AVR 171S
Conectores de audio
analógico
AVR 1610S/AVR 161S
Conectores de audio
analógico
Dispositivos USB e iOS
Utilice el puerto USB del panel frontal del AVR para conectar un iPod, iPhone o iPad
mediante el uso de un cable Apple (no incluido) o para conectar directamente una tarjeta
de memoria USB. Puede reproducir archivos de audio desde un dispositivo o tarjeta de
memoria y utilizar el control remoto del AVR para controlar la reproducción.
Puerto USB del
panel frontal
del AVR
Tarjeta de
memoria USB
Cable Apple
(no incluido)
Conexión a la red doméstica
Utilice un cable Ethernet cat. 5 o cat. 5E (no incluido) para conectar el conector de red del
AVR a su red doméstica, a fin de disfrutar radio por Internet y contenido de dispositivos
compatibles con DLNA, que estén conectados a la red.
Conector de
red del AVR
Módem
de red
Cable cat. 5/5E (no incluido)
A red
doméstica e
Internet
Conexión de las antenas de radio
• Conecte la antena de FM incluida al conector de antena FM de 75 Ω del AVR. Para
una mejor recepción, extienda la antena de FM lo más que pueda.
• Doble y pliegue la base de la antena de AM incluida según se indica y conecte
los cables de la antena a los conectores a tierra y AM del AVR. (Puede conectar
cualquiera de los cables en cualquier conector). Rote la antena según sea necesario
para minimizar el ruido de fondo.
AVR 1610S/
AVR161S
Conectores
de antena
AVR 1710S/
AVR171S
Conectores
de antena
Antena de FM (incluida)
Antena de AM
(incluida)
Base doblada y plegada
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 122 26/05/15 2:30 pm
