Raccordements

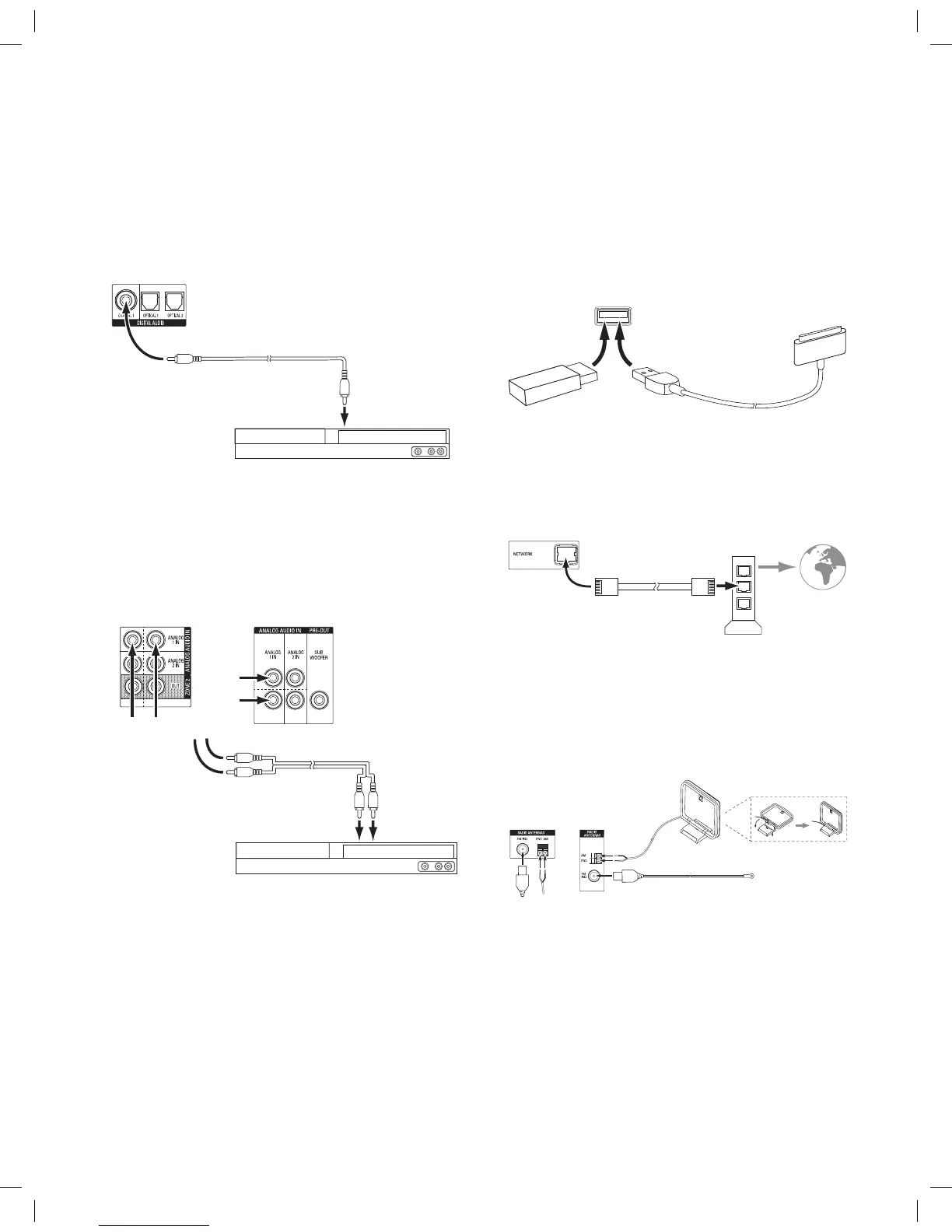

Connectez vos périphériques audio numériques coaxiaux
Si votre périphérique source ne dispose pas de sortie HDMI, mais dispose d'une sortie
numérique coaxiale, raccordez cette dernière aux connecteur audio numérique coaxial
de votre AVR. REMARQUE : ne réalisez qu’un seul type de connexion numérique (HDMI,
optique ou coaxiale) à partir de chaque périphérique source.
Câble audio numérique
coaxial (non fourni)
Pour la prise
de sortie audio
coaxiale numérique
Périphérique source équipé d’une sortie coaxiale
Connecteurs audio
numériques de l’AVR
Connectez vos périphériques audio analogiques
utilisez les connecteurs audio analogiques de l’AVR pour des périphériques sources
ne disposant pas de connecteurs HDMI ou audio numérique. REMARQUE : si vous
installez un système multizone, faites des connexions audio analogiques pour n'importe
quel périphérique source que vous voulez écouter dans la Zone 2. Seules les sources
analogiques sont disponibles dans la Zone 2.
Câble audio stéréo
(non fourni)
À la sortie audio
analogique
stéréo
Périphérique source équipé d’une sortie audio analogique
Connecteurs audio
analogiques de l'AVR
1710S/AVR 171S
Connecteurs audio
analogiques de l'AVR
1610S/AVR 161S
Périphériques USB et iOS
Utilisez le port USB du panneau avant de l'AVR pour connecter un iPod, un iPhone ou un
iPad à l'aide d'un câble Apple (non fourni) ou pour connecter directement une memory
stick USB. Vous pouvez lire des fichiers audio à partir du périphérique ou memory stick
et utiliser la télécommande de l'AVR pour contrôler la lecture.
Port USB
panneau avant
de l'AVR
USB Memory Stick
Câble Apple
(non fourni)
Raccordement à votre réseau domestique
Utilisez un câble de catégorie 5 ou de catégorie 5E (non fourni) pour raccorder le
connecteur réseau de l’AVR à votre réseau local et profiter de la radio par Internet et des
contenus des périphériques compatibles au DLNA qui sont connectés sur le réseau.
Connecteur
réseau
de l'AVR
Modem
réseau
Câble de catégorie 5/5E
(non fourni)
Pour le réseau
domestique et
Internet
Raccordement des antennes radio
• Raccordez l’antenne FM fournie au connecteur d’antenne FM 75Ω de l’AVR. Pour
une réception optimale, déployez autant que possible l’antenne FM.
• Repliez la base de l’antenne AM fournie, comme l'indique l'illustration, et raccordez
les fils d’antenne aux connecteurs Gnd et AM de l’AVR (vous pouvez connecter l'un
des câbles à l'un des connecteurs). Faites pivoter l’antenne selon le besoin afin de
réduire le bruit de fond au minimum.
Connecteurs
d'antenne
AVR 1610S/
AVR161S
Connecteurs
d'antenne
AVR 1710S/
AVR171S
Antenne FM (fournie)
Antenne AM
(fournie)
Plier la base
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 70 26/05/15 2:30 pm
