Conectando
Conecte o equipamento IV

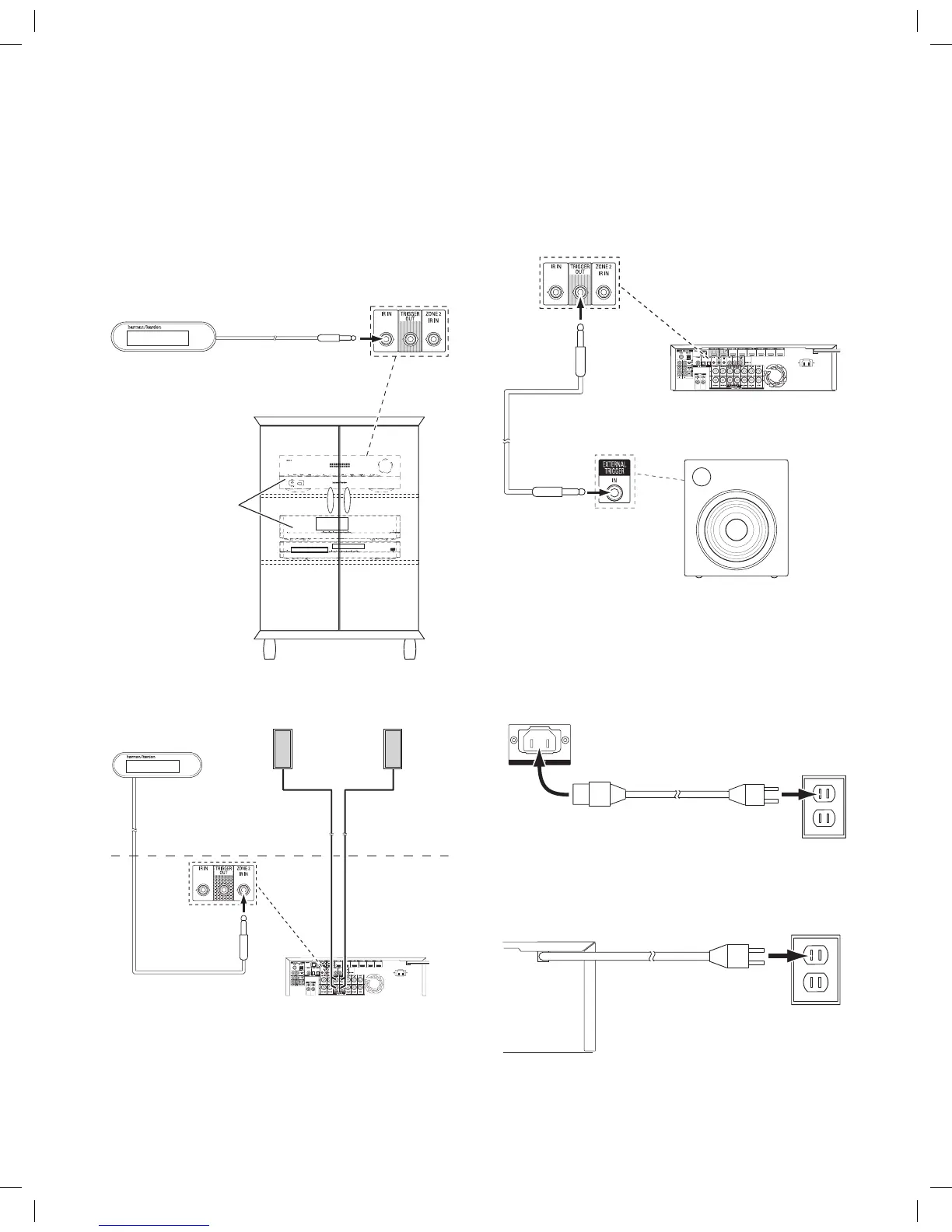

O AVR vem equipado com um conector de entrada IV remoto que permite controlar
remotamente o AVR em diversas situações:
• Ao posicionar o AVR dentro de um móvel ou não voltado para o ouvinte, conecte um
receptor externo de IV, como o Harman Kardon HE 1000 opcional, no plugue IR IN
do AVR.
Plugue IR
in do AVR
Receptor IV
externo
AVR e dispositivos de fonte
instalados dentro do móvel
• Se você instalar um sistema multizonas (somente AVR 1710S/AVR 171S), conecte
um dispositivo de controle IV ao conector Zone 2 IR IN para controle remoto da sala
do sistema multizonas, dos dispositivos de fonte e do volume na zona remota.
Receptor IV externo
Zona 2
Sala principal
Alto-falantes da
Zona 2
AVR
Se um dispositivo de fonte for compartilhado com a área principal de audição, qualquer
comando de controle enviado àquela fonte também afetará a sala principal.
Conecte a saída do acionador
Se seu sistema tiver um equipamento que possa ser controlado por um sinal de um
acionador CC, encaixe-o no conector Trigger Out (Saída do acionador) do AVR com um
cabo de interconexão miniplugue mono de 1/8 de polegada (3,5 mm). O AVR fornecerá
um sinal de acionador de 12 VCC (100 mA) a essa conexão sempre que for ligado.
AVR
Dispositivo com conector
de entrada do acionador
Interconexão mono de
miniplugue de 3,5 mm
(não fornecida)
Conecte a energia de CA
AVR 171S/AVR 161S:
Conecte o cabo de energia de CA fornecido ao conector de entrada de CA do AVR e depois
a uma tomada elétrica de CA sem interruptor em boas condições.
Tomada
de CA
Conector
de entrada
CA do AVR
Cabo de alimentação
(fornecido)
AVR 1710S/AVR 1610S:
Conecte o cabo de energia do AVR a uma tomada elétrica de CA sem interruptor em
boas condições.
AVR
Power Cord
