Anschlussarten eines Heimkinosystems

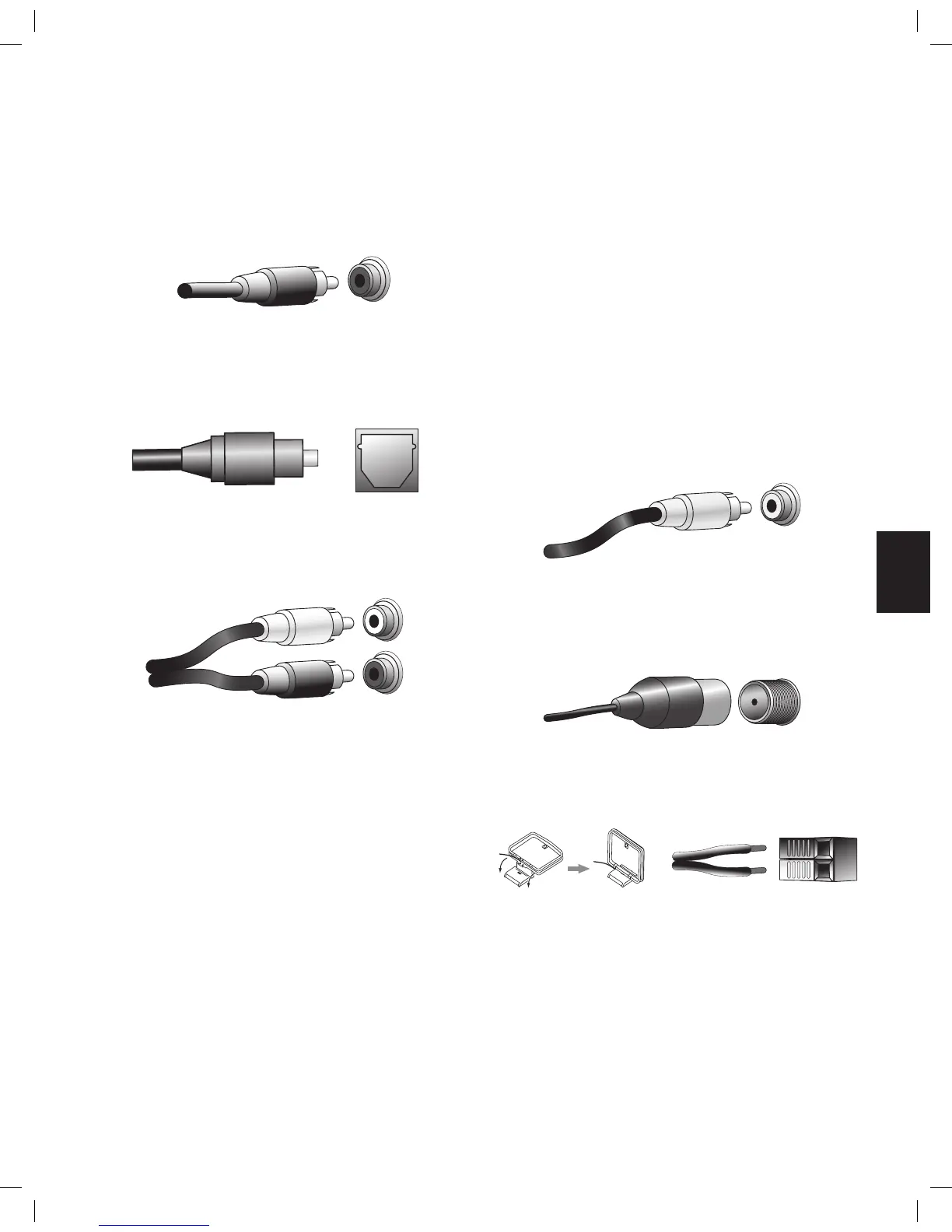

Digitale Audioverbindungen – Koaxial
Koaxiale digitale Audiobuchsen sind normalerweise orange gekennzeichnet. Obwohl sie
wie eine standardmäßige analoge Cinch-Buchse aussehen, sollten Sie koaxiale digitale
Audio-Ausgänge nie an analogen Toneingänge anschließen oder umgekehrt.
Digitale Audioverbindungen – Optisch
Optische digitale Audio-Anschlüsse werden normalerweise durch eine Abdeckung vor
Staub geschützt. Diese Abdeckung öffnet sich, wenn ein Kabel eingeführt wird. Optische
Eingangsanschlüsse sind farblich mit einer schwarzen Abdeckung gekennzeichnet.
Analoge Audioverbindungen
Analoge 2-Kanal-Anschlüsse erfordern ein Stereo-Audiokabel, mit einem Anschluss für
den linken Kanal (weiß) und einem für den rechten Kanal (rot). Diese beiden Stecker sind
meistens miteinander verbunden.
Bei Quellgeräten, die sowohl über digitale als auch analoge Audio-Ausgänge verfügen,
können Sie beide Verbindungen herstellen. Falls Sie ein Multi-Zonen-System einrichten
(nur AVR 1710S/AVR 171S), beachten Sie, dass Zone 2 nur eine Audio-Zone ist (der AVR
besitzt keinen Video-Ausgang für Zone 2). Stellen Sie deshalb analoge Anschlüsse für alle
Audio-Quellgeräte (z.B. CD-Wechsler) her, die immer in Zone 2 zur Verfügung stehen sollen.
Videoverbindungen
Viele Quellgeräteausgänge enthalten sowohl Audio- als auch Videosignale (z. B.
Blu-ray Disc-, DVD-Player, Kabel-/Satelliten-Box, HDTV-Tuner, analoge und digitale
Videorecorder). Stellen Sie zusätzlich zur oben beschriebenen Audioverbindung für
jedes dieser Quellgeräte eine Videoverbindung her. Stellen Sie für jedes Gerät nur eine
Videoverbindung her.
Digitale Videoverbindungen
Wenn Sie bereits ein Quellgerät an einen der HDMI-Eingangsanschlüsse des AVRs
angeschlossen haben, haben Sie damit automatisch eine Audio- und Videoverbindung
zu diesem Gerät hergestellt, da das Kabel sowohl digitale Audio- als auch Videosignale
überträgt.
Analoge Videoverbindungen – Composite Video
Composite Video ist die am häufigsten vertretene analoge Videoverbindung. Farbe,
Helligkeit und Videosignal werden mit einem jeweils eigenen Kabel übermittelt.
Die Buchse ist normalerweise gelb gekennzeichnet und sieht aus wie eine analoge
Audiobuchse. Verbinden Sie die Composite Video-Buchse nicht mit einer analogen oder
koaxialen digitalen Audiobuchse oder umgekehrt.
Radioanschlüsse
Ihr AVR verfügt über separate Antennenanschlüsse für die im Lieferumfang enthaltenen
UKW- und MW-Antennen. Die UKW-Antenne besitzt einen 75-Ohm-F-Stecker.
Die MW-Antenne besitzt Anschlüsse mit Federklemmen. Nach dem Zusammenbau der
Antenne gemäß der unteren Abbildung drücken Sie die beiden Hebel hinunter, um die
Anschlüsse zu öffnen. Führen Sie nun die blanken Drähte in die Öffnung ein und lassen
Sie die Hebel los, um die Drähte festzuklemmen. Die Antennendrähte sind nicht gepolt,
Sie können also ein beliebiges Kabel in einen Anschluss stecken.
