332
AVR
Wykonywanie połączeń

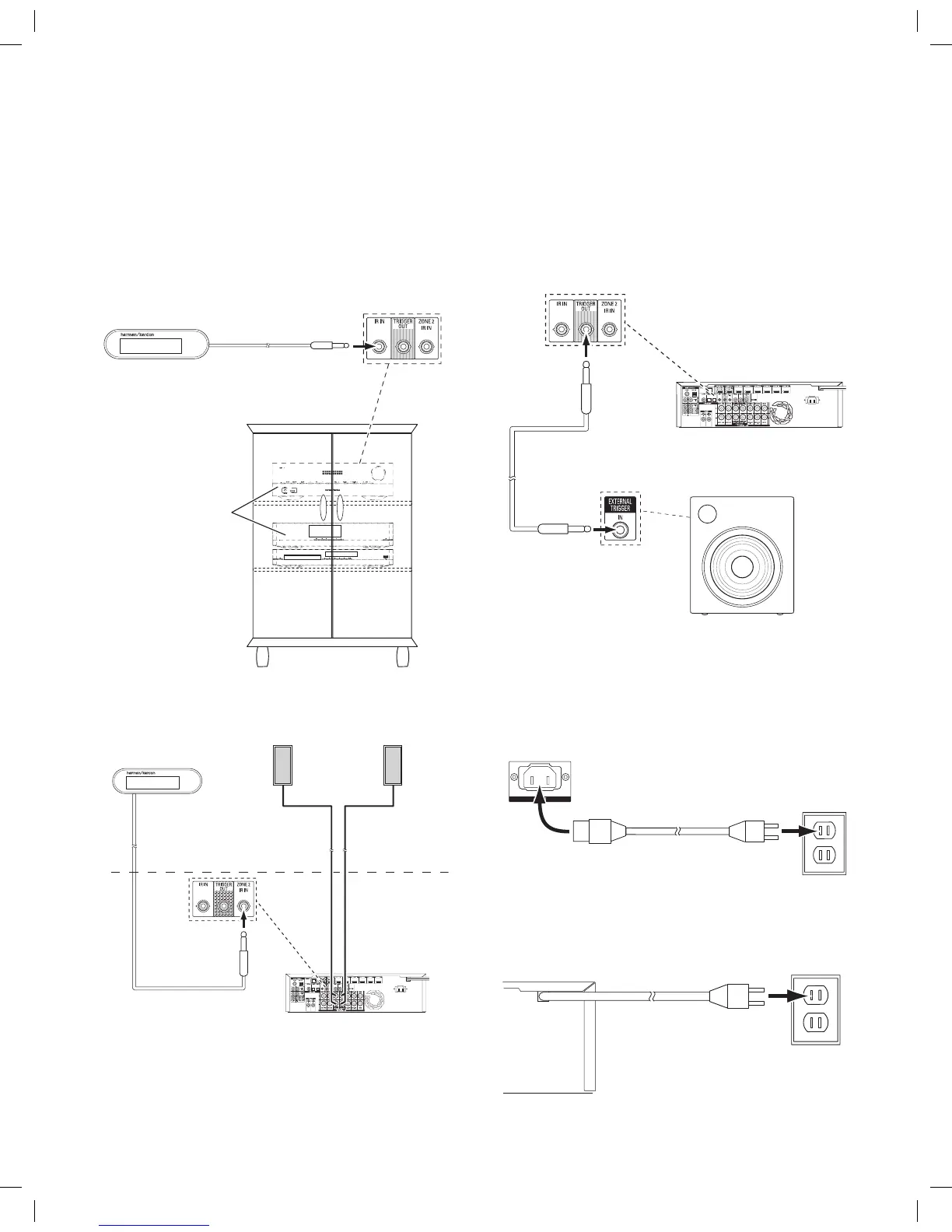

Podłączanie urządzeń na podczerwień
Odbiornik AVR jest wyposażony w złącze wejściowe podczerwieni, które umożliwia
zdalne sterowanie odbiornikiem AVR w różnych sytuacjach:
W przypadku umieszczenia odbiornika AVR w szafce lub skierowanego od słuchacza,
do złącza wejściowego podczerwieni odbiornika AVR należy podłączyć zewnętrzny
odbiornik podczerwieni, taki jak opcjonalny odbiornik Harman Kardon HE 1000.
Złącze wejściowe
podczerwieni
odbiornika AVR
Zewnętrzny odbiornik
podczerwieni
Odbiornik AVR iurządzenia
źródłowe zainstalowane
wewnątrz szafy
W przypadku zainstalowania systemu wielostrefowego (tylko modele AVR 1710S/
AVR 171S) należy podłączyć urządzenie sterujące na podczerwień do złącza
wejściowego podczerwieni strefy 2 w celu sterowania z innego pokoju systemem
wielostrefowym, urządzeniami źródłowymi i głośnością w strefie zdalnej.
Zewnętrzny odbiornik
podczerwieni
Strefa 2
Pokój główny
Głośniki strefy 2
AVR
Jeśli urządzenie źródłowe jest udostępniane w głównym obszarze odsłuchu, wszelkie
polecenia sterujące wysłane do tego urządzenia będą miały wpływ również na pokój
główny.
Podłączanie wyjścia wyzwalacza
Jeśli w skład systemu wchodzi urządzenie, którym można sterować za pomocą
wyzwalającego sygnału stałoprądowego, należy podłączyć je do złącza Trigger Out
(wyjście wyzwalacza) odbiornika AVR przy użyciu kabla połączeniowego zakończonego
miniaturowym wtykiem ośrednicy 1/8cala (3,5mm). Odbiornik AVR – oile jest włączony
– przekazuje za pomocą tego połączenia sygnał wyzwalający o wartości 12 V DC
(100mA).
AVR
Urządzenie ze złączem
wejściowym wyzwalacza
Łączówka z
miniaturowymi wtykami
ośrednicy 3,5mm
(nie należy do zestawu)
Podłączanie zasilania
AVR 171S/AVR 161S:
Podłączyć dostarczany przewód zasilania do złącza zasilania AC odbiornika AVR,
anastępnie do niekomutowanego gniazda sieci zasilania prądem przemiennym.
Gniazdo
zasilania
Złącze zasilania
AC odbiornika
AVR
Przewód zasilania
(wzestawie)
AVR 1710S/AVR 1610S:
Podłączyć przewód zasilania odbiornika AVR do niekomutowanego gniazda sieci zasilania
prądem przemiennym.
Przewód zasilania
odbiornika AVR
zasilania
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 332 26/05/15 2:32 pm
