Typy interfejsów stosowanych wsystemach kina
domowego

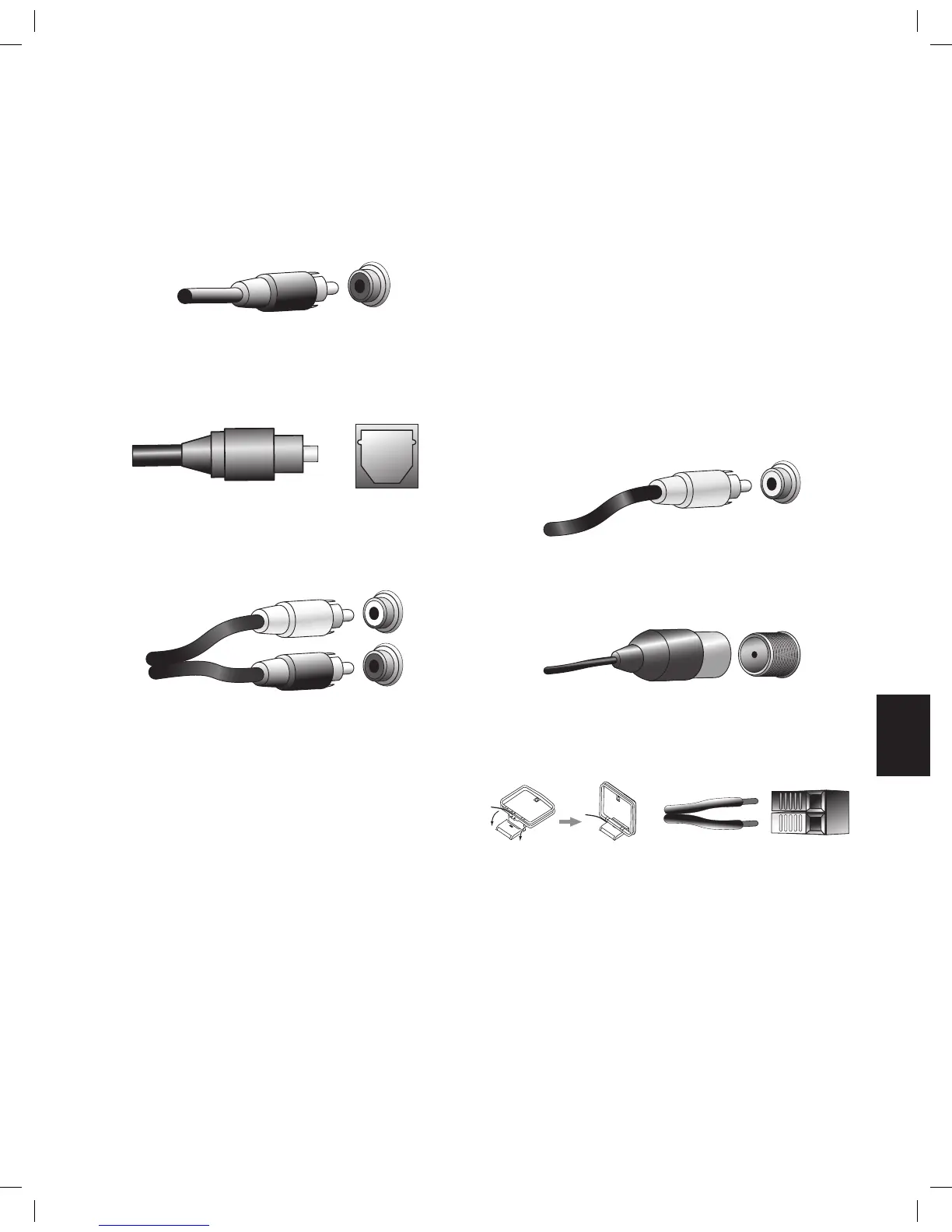

Cyfrowy interfejs audio typu koncentrycznego
Koncentryczne złącza cyfrowe audio są zazwyczaj oznaczane kolorem pomarańczowym.
Mimo że wyglądają one podobnie do standardowych złącz analogowych typu RCA, nie
należy łączyć ze sobą cyfrowych wyjść audio zwejściami analogowymi iodwrotnie.
Cyfrowy interfejs audio typu optycznego
Złącza cyfrowego interfejsu audio typu optycznego są zabezpieczone przed dostępem
pyłu za pomocą przysłony. Przysłona ta otwiera się w momencie podłączenia kabla.
Złącza interfejsu optycznego są oznaczane czarnym kolorem przysłony.
Analogowe interfejsy audio
Do wykonania dwukanałowego interfejsu analogowego potrzebny jest kabel stereofoniczny
posiadający jedno złącze kanału lewego (oznaczone kolorem białym) ijedno prawego
(oznaczone kolorem czerwonym). Oba te złącza są połączone ze sobą wwiązkę.
Jeśli urządzenia źródłowe posiadają zarówno cyfrowe, jak ianalogowe wyjścia audio,
można wykonać połączenia za pomocą interfejsów obu tych typów. Jeśli zostanie
skonfigurowany system wielostrefowy (tylko modele AVR 1710S/AVR 171S), należy
pamiętać, że strefa 2 jest tylko strefą audio (odbiornik AVR nie ma wyjścia wideo w strefie
2). W związku z tym dla każdego źródłowego urządzenia audio (takiego jak zmieniarka
CD) należy wykonać połączenia analogowe, które mają być przez cały czas dostępne
podczas słuchania w strefie 2.
Interfejsy wideo
Wiele urządzeń źródłowych wysyła zarówno sygnały audio, jak iwideo (np. odtwarzacz
płyt Blu-ray, DVD, tuner telewizji kablowej, tuner HDTV, tuner satelitarny, VCR, rejestrator
DVR). Poza wykonaniem wwyżej opisany sposób połączeń za pomocą interfejsu audio
należy wykonać połączenia tych urządzeń źródłowych przy użyciu interfejsu wideo. Do
połączenia każdego ztych urządzeń należy wykorzystać jeden typ interfejsu.
Cyfrowy interfejs wideo
Podłączenie danego urządzenia źródłowego do złączy wejściowych HDMI odbiornika
AVR oznacza jednocześnie podłączenie sygnału wideo podawanego ztego urządzenia,
ponieważ kabel HDMI przekazuje zarówno cyfrowe sygnały audio, jak iwideo.
Analogowy interfejs wideo – kompozytowe złącze wideo
Najbardziej rozpowszechnionym typem analogowego interfejsu wideo jest
kompozytowezłącze wideo. Za pomocą pojedynczego kabla przesyłane są składowe
chrominancji (koloru) i luminancji (natężenia oświetlenia) sygnału wideo. Gniazdo to
jest zazwyczaj oznaczone kolorem żółtym iwygląda podobnie do analogowego gniazda
audio. Nie należy łączyć kompozytowego złącza wideo zanalogowym złączem audio lub
koncentrycznym cyfrowym złączem audio iodwrotnie.
Interfejs urządzeń radiowych
Odbiornik AVR posiada oddzielne złącza do anten FM i AM wchodzących w zakres
dostawy. Antena FM podłączana jest za pomocą złącza F oimpedancji 75omów.
Antena AM podłączana jest do złącza wyposażonego wzaciski sprężyste. Po zamontowaniu
anteny wniżej opisany sposób należy nacisnąć dźwignie wcelu otwarcia złącz, wsunąć
nieizolowane przewody wotwory, po czym zwolnić dźwignie, aby zacisnąć przewody.
Przewody antenowe nie są podłączane z uwzględnieniem biegunowości, dlatego też
można podłączyć dowolny przewód do dowolnego złącza.
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 325 26/05/15 2:32 pm
