Raccordements

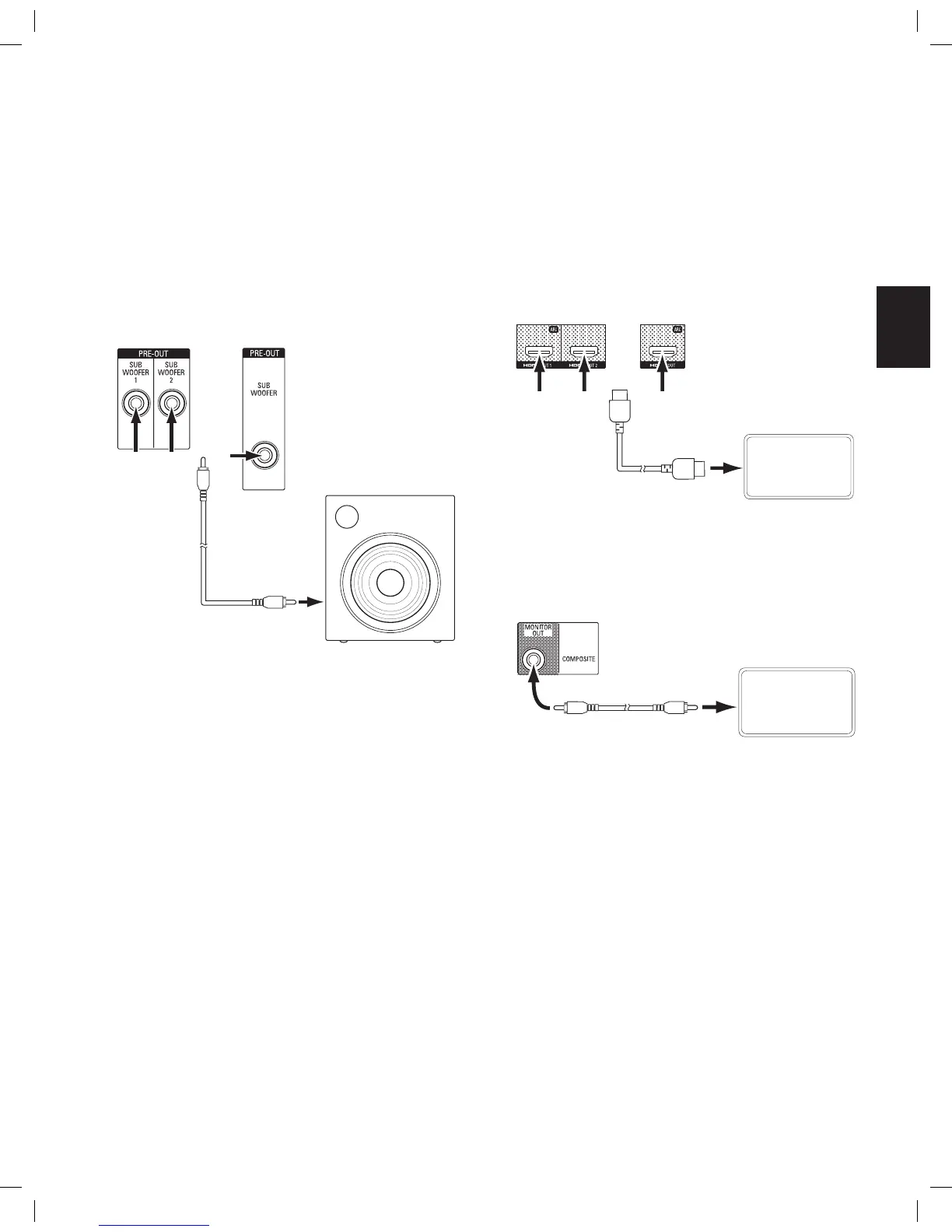

Raccordement de votre caisson de graves
Utilisez un câble audio RCA simple pour raccorder le connecteur du caisson de graves
de l'AVR sur le caisson de graves selon les instructions de la rubrique Connexions du
caisson de graves, à la page 12. REMARQUE : l'AVR 1710S et l'AVR 171S sont équipés de
connecteurs pour deux caissons de graves. Référez-vous à Configuration manuelle des
enceintes : nombre d'enceintes, à la page 31, pour avoir des informations sur l'activation
des deux sorties du caisson de graves. Reportez-vous au guide d’utilisation de votre
caisson de graves pour obtenir des informations spécifiques quant à ses modalités de
branchement.
Câble audio
RCA simple
(non fourni)
Utilisez l'un des
connecteurs
Caisson de graves
sous tension
AVR 1710S/
AVR 171S
AVR 1610S/
AVR 161S
Raccordement de votre téléviseur ou de votre dispositif d’affichage
vidéo
Si votre téléviseur est équipé d'un connecteur HDMI et si vous disposez de
périphériques sources HDMI : utilisez un câble HDM (non fourni) pour le raccorder sur
le connecteur de sortie moniteur HDMI de l'AVR. L'AVR 1710S et l'AVR 171S sont équipés
de connecteurs HDMI pour deux téléviseurs (seule la sortie HDMI 1 est équipée d'un ARC
et vous permet de visualiser les menus de l'AVR à l'écran). Ceci permet d'obtenir une
qualité d’image optimale.
Téléviseur
Câble HDMI
(non fourni)
Utilisez la sortie
HDMI 1 pour
l'affichage
primaire
AVR 1710S/AVR 171S AVR 1610S/AVR 161S
Si votre téléviseur n'est pas équipé d'un connecteur HDMI ou s'il est doté d'un
connecteur HDMI et vous connectez certains périphériques sources seulement
avec des connecteurs de la vidéo composite : utilisez un câble vidéo composite
(non fourni) pour raccorder le connecteur de sortie moniteur composite de l'AVR sur le
connecteur vidéo composite de votre téléviseur.
Téléviseur
Connecteur de sortie
moniteur composite de l’AVR
Câble vidéo composite
(non fourni)
REMARQUE : si vous utilisez seulement une connexion vidéo composite pour votre
téléviseur, vous ne pouvez pas visualiser les menus de l'AVR à l'écran.
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 67 26/05/15 2:30 pm
