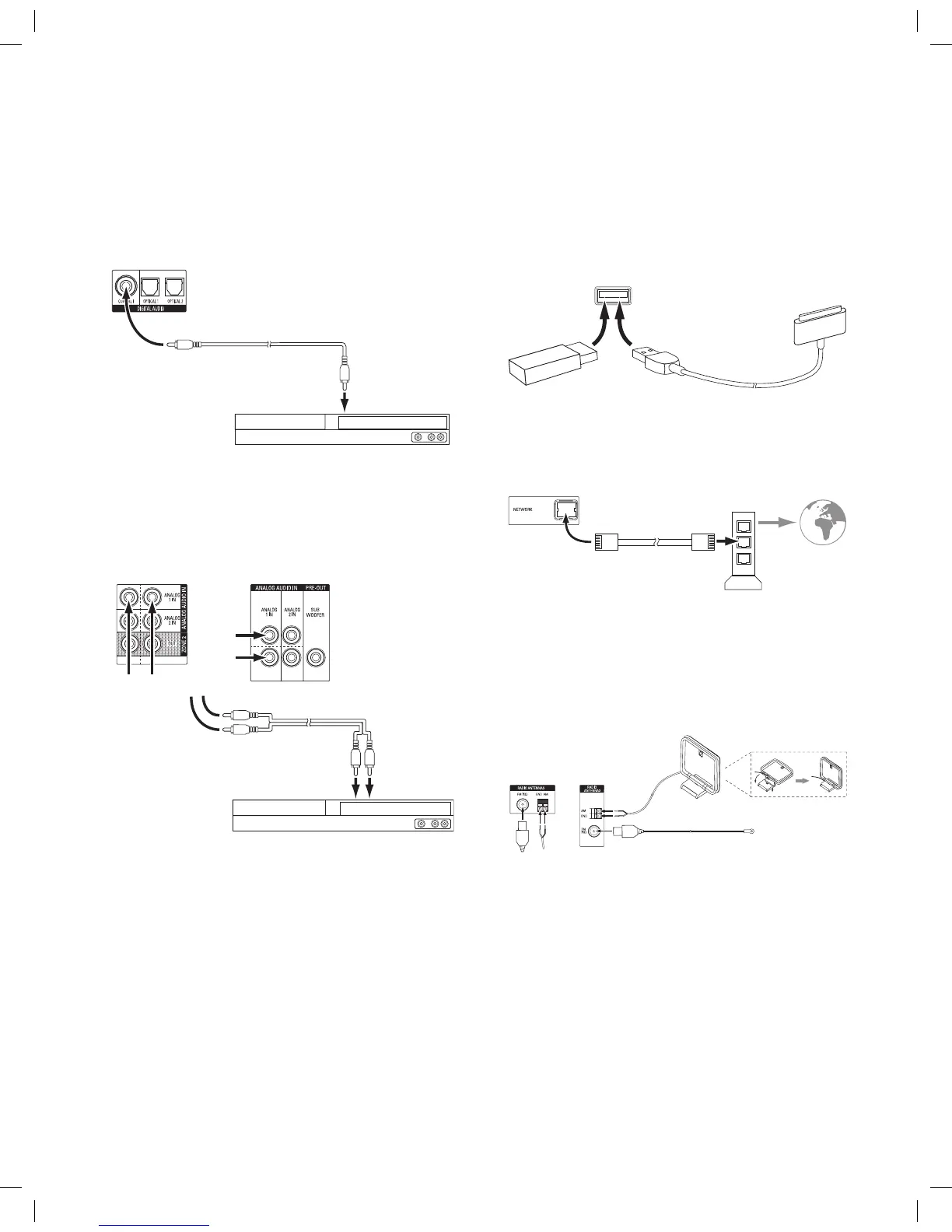

Come effettuare le connessioni
Collegamento dei dispositivi audio digitali coassiali
Se il dispositivo sorgente non HDMI ha un'uscita digitale coassiale, collegarla al connettore
audio digitale coassiale dell'AVR. NOTA: eseguire solo un tipo di connessione digitale
(HDMI, ottica o coassiale) per ogni dispositivo.
Cavo audio digitale
coassiale (non fornito)
All'uscita audio
digitale coassiale
Dispositivo sorgente coassiale
Connettori audio
AVR digitali
Collegamento ai dispositivi audio analogici
Utilizzare i connettori audio analogici dell'AVR per i dispositivi sorgente non dotati di
connettori HDMI o audio digitali. NOTA: se si installa un impianto multizona, realizzare
le connessioni audio analogiche per eventuali dispositivi sorgente che si desidera poter
ascoltare in Zona 2. In questa zona 2 sono disponibili solo sorgenti analogiche.
Cavo audio stereo
(non fornito)
All'uscita audio
analogica stereo
Dispositivo sorgente analogico
Connettori audio analogici
AVR 1710S/AVR 171S
Connettori audio analogici
AVR 1610S/AVR 161S
Dispositivi USB e iOS
Usare la porta USB del pannello frontale dell'AVR per collegare un iPod, iPhone o iPad
usando un cavo Apple (non fornito) o per collegare direttamente una pennetta di memoria
USB. È possibile riprodurre file audio dal dispositivo o dalla pennetta di memoria e usare
il telecomando dell'AVR per controllare la riproduzione.
Porta USB del pannello
anteriore dell'AVR
Pennetta di
memoria USB
Cavo Apple
(non fornito)
Collegamento alla rete locale
Utilizzare un cavo Cat. Ethernet di Cat. 5E (non fornito) per collegare il connettore di rete
dell'AVR alla rete locale e usufruire di contenuti e radio Internet da dispositivi compatibili
con DLNA connessi alla rete.
Connettore
di rete AVR
Modem
di rete
Cavo Ethernet Cat. 5/5E (non fornito)
Alla rete
locale e
Internet
Collegamento delle antenne radio
• Collegare l'antenna FM fornita al connettore dell'antenna FM 75Ω dell'AVR. Per una
ricezione ottimale, allungare l'antenna FM il più possibile.
• Piegare e riporre la base dell'antenna AM fornita come mostrato, quindi collegare i
cavi dell'antenna ai connettori AM e Gnd dell'AVR (è possibile collegare un cavo o
l'altro a un connettore o all'altro). Ruotare l'antenna in base alle esigenze per ridurre
al minimo il rumore di sottofondo.
Connettori
dell'antenna
AVR 1610S/
AVR161S
Connettori
dell'antenna
AVR 1710S/
AVR171S
Antenna FM (in dotazione)
Antenna AM
(in dotazione)
Sollevare e sistemare
la base
