Come effettuare le connessioni
Roku Streaming Stick
™
:

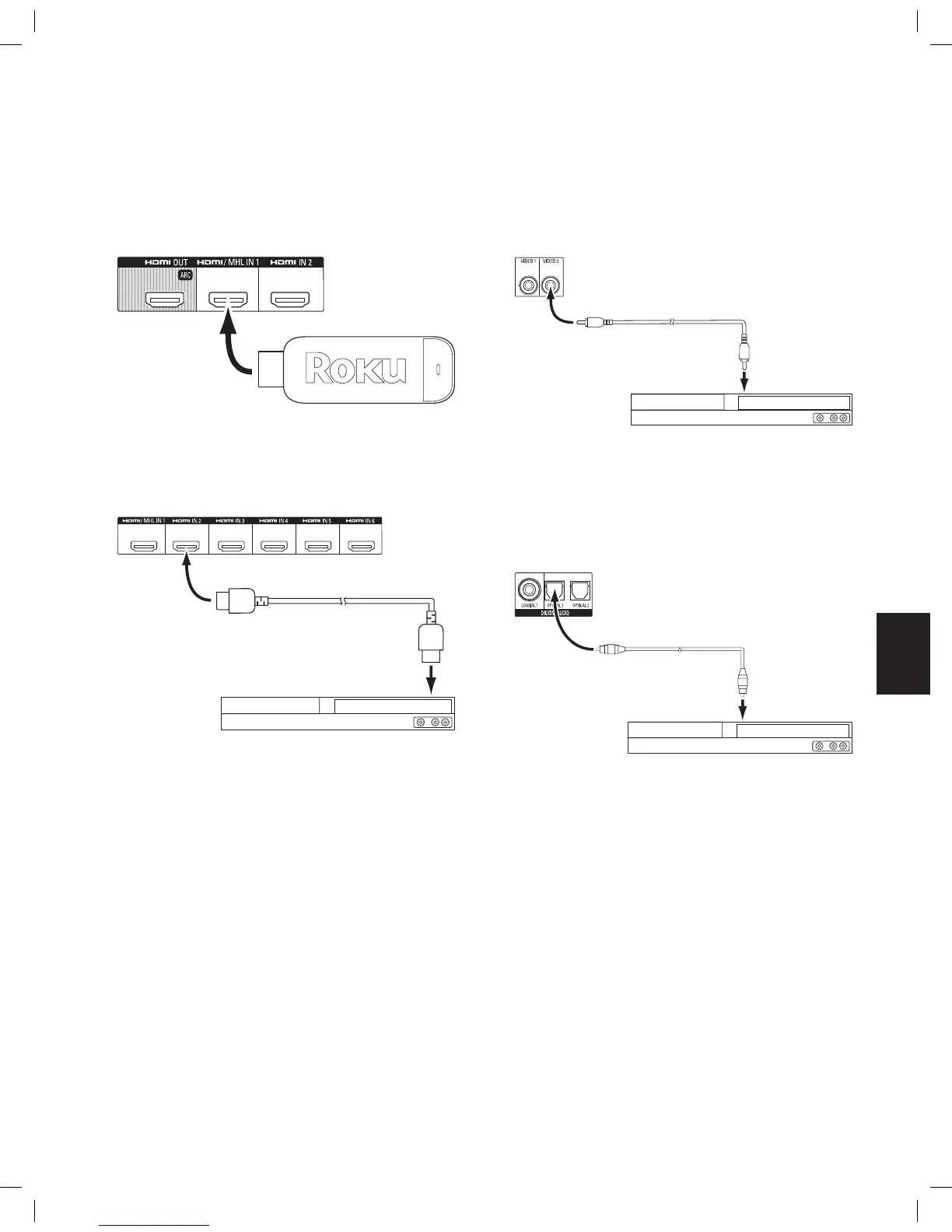

Se si dispone di un dispositivo Roku Streaming Stick, inserirlo nel connettore di ingresso
HDMI/MHL dell'AVR. NOTA: non inserire il dispositivo Roku Streaming Stick in alcun altro
connettore di ingresso HDMI.
Connettore di ingresso AVR HDMI/MHL
Roku Streaming Stick
®
Collegamento dei dispositivi HDMI
Se uno qualsiasi dei dispositivi sorgente è dotato di connettori HDMI, si consiglia di
utilizzarli per ottenere prestazioni audio e video di qualità eccellente. Poiché il cavo HDMI
trasporta i segnali digitali video e audio, non è necessario effettuare collegamenti audio
aggiuntivi per i dispositivi collegati tramite un cavo HDMI.
Connettori HDMI AVR
Dispositivo sorgente dotato di HDMI
Cavo HDMI
(non fornito)
A uscita
HDMI
NOTA: se si dispone di dispositivi HDMI (come una connessione Internet) già collegati
direttamente al TV, è possibile inviarne il suono all'AVR attraverso il Canale di ritorno
audio del connettore di uscita HDMI e non saranno necessarie ulteriori connessioni
all'AVR. Solo AVR 1710S/AVR 171S: Solo la connessione HDMI Out 1 dispone del canale
di ritorno audio (ARC).
Collegamento dei dispositivi video composito
È possibile utilizzare questi connettori per i dispositivi sorgente video che non dispongono
di connettori HDMI. Sarà inoltre necessario effettuare un collegamento audio dal
dispositivo sorgente all'AVR.
Connettori di ingresso composito AVR
Dispositivo sorgente dotato di Composito
Cavo video composito (non fornito)
All'uscita video
composito
Collegamento dei dispositivi audio digitali ottici
Nel caso in cui i dispositivi sorgente non HDMI siano dotati di uscite digitali ottiche,
collegarli ai connettori audio digitali ottici dell'AVR. NOTA: eseguire solo un tipo di
connessione digitale (HDMI, ottica o coassiale) per ogni dispositivo.
Connettori audio
AVR digitali
Dispositivo sorgente ottico
Cavo audio digitale
ottico (non fornito)
All'uscita audio digitale
ottica
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 277 26/05/15 2:31 pm
