Raccordements

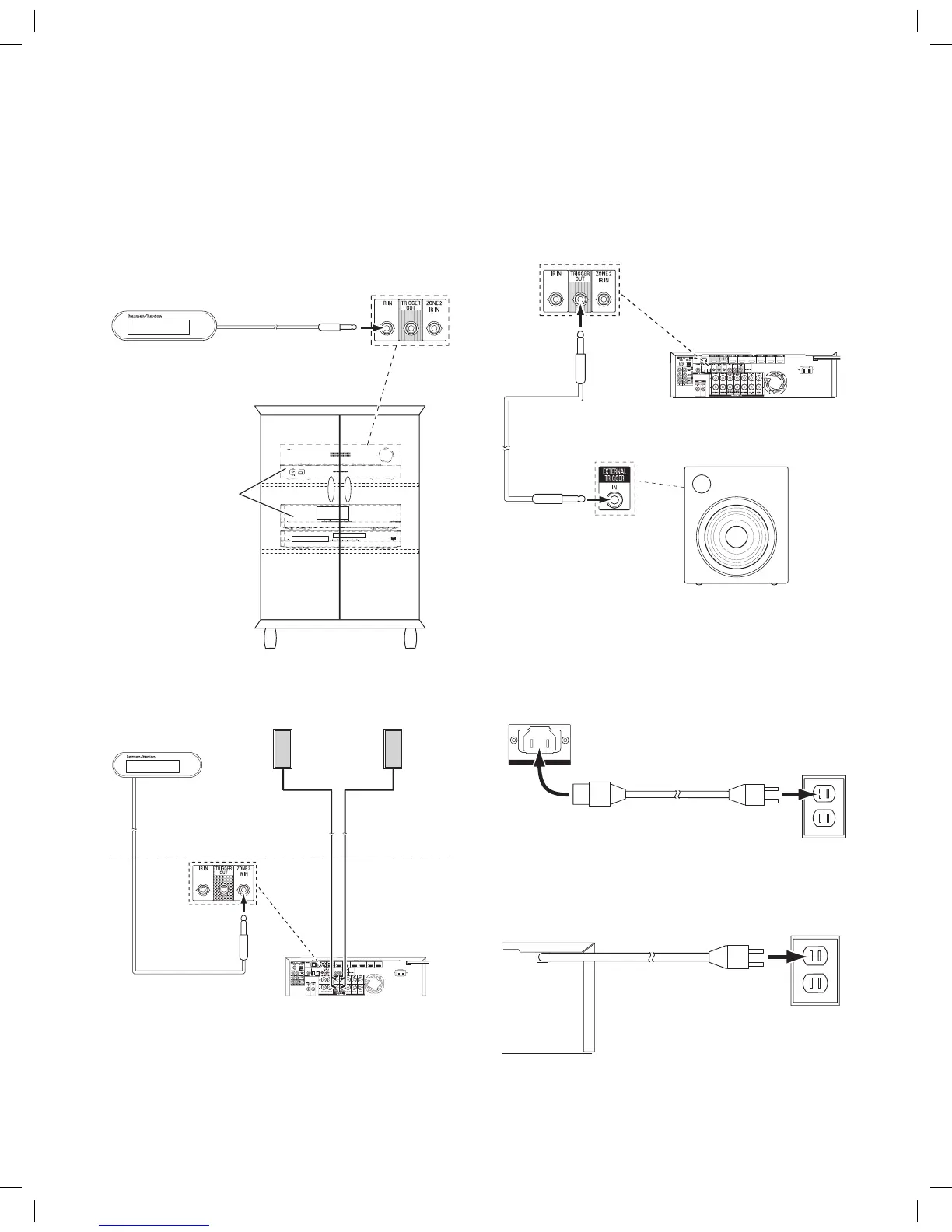

Raccordement d’un équipement à infrarouge
L'AVR est équipé d'un connecteur à distance d'entrée à infrarouge qui vous permet de
contrôler l'AVR à distance dans différentes situations.
• Lorsque vous placez l'AVR à l'intérieur d'un coffret ou loin de l'auditeur, connectez
un récepteur à infrarouge externe, comme le Harman Kardon HE 1000 en option sur
la prise d'entrée à infrarouge de l'AVR.
Prise d'entrée à
infrarouge de l'AVR
Récepteur à
infrarouge externe
AVR et périphériques sources
installés à l’intérieur d’un
meuble fermé
• Si vous installez un système multizone (AVR 1710S/AVR 171S uniquement),
connectez un périphérique de contrôle à infrarouge sur le connecteur d'entrée à
infrarouge de la Zone 2 pour la commande à distance du système multizone, des
périphériques sources et du volume dans la zone à distance.
Récepteur à
infrarouge externe
Zone 2
Pièce principale
Enceintes de la
Zone 2
AVR
Si un périphérique source est partagé avec la principale zone d'écoute, toutes les
commandes transmises à cette vont également affecter la pièce principale.
Raccordement à la sortie de déclenchement
Si votre système dispose d’un équipement pouvant être contrôlé par un signal de
déclenchement c.c., raccordez ce dernier au connecteur de sortie de déclenchement de
l’AVR à l’aide d’un câble de liaison mono à mini-fiche 3,5mm (1/8po). Dès sa mise sous
tension, l’AVR émet un signal de déclenchement 12Vc.c. (100mA).
AVR
Périphérique équipé d’un connecteur
d’entrée de déclenchement
Câble de liaison mono
à mini-fiche 3,5mm
(1/8 po) (non fourni)
Raccordement à l’alimentation CA
AVR 171S/AVR 161S :
Raccordez le cordon d’alimentation CA fourni au connecteur d’entrée CA de l’AVR, puis à
une prise électrique CA en état de fonctionnement et non commuté.
Prise de
courant c.a.
Connecteur
d’entrée
c.a. de l’AVR
Câble d’alimentation (fourni)
AVR 1710S/AVR 1610S :
Connectez le cordon d'alimentation de l'AVR sur une prise électrique CA en état de
fonctionnement et non commuté.
AVR
Power Cord
To Next Page
