280
AVR

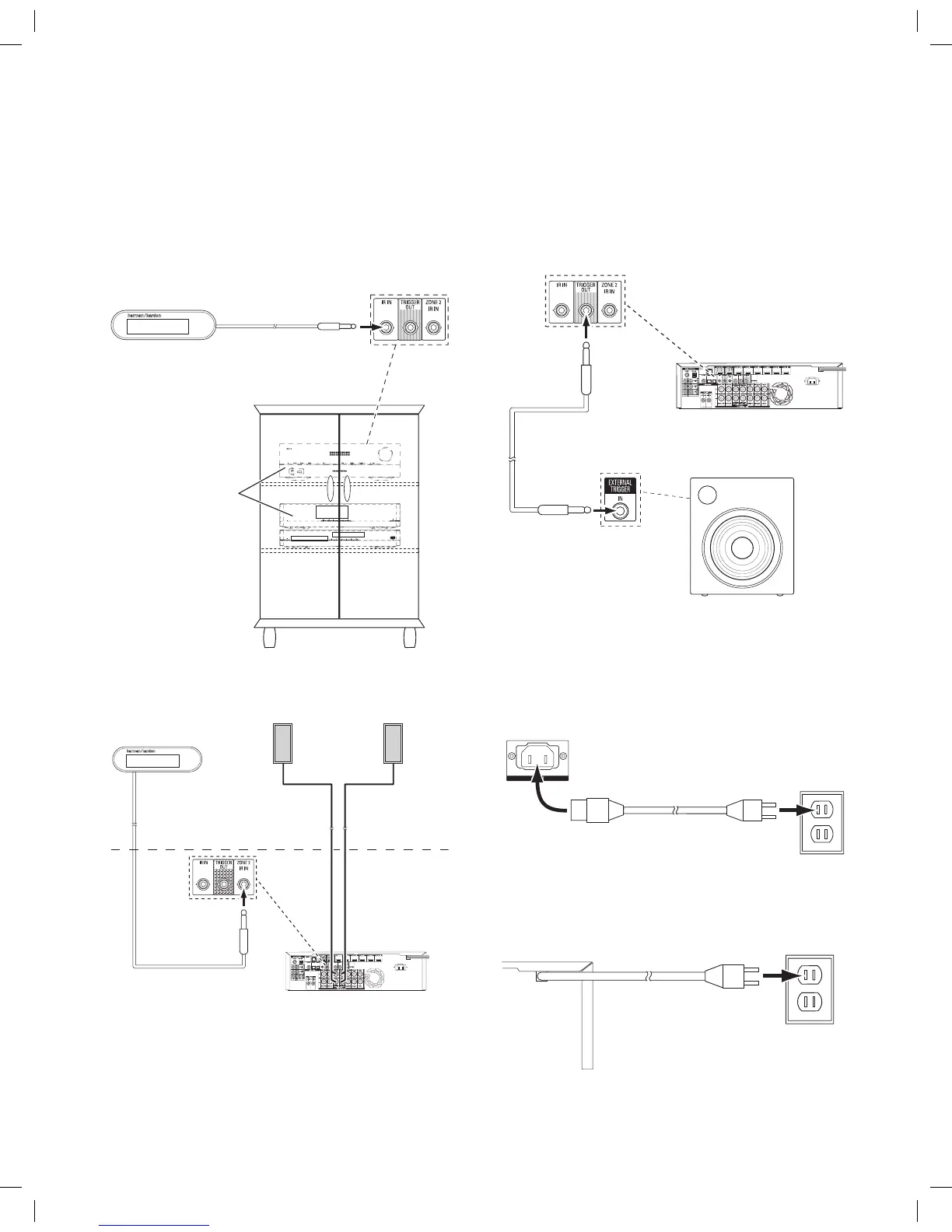

Come effettuare le connessioni
Connessione delle apparecchiature IR
L'AVR è dotato di un connettore di ingresso IR remoto che consente il controllo remoto
dell'AVR in varie situazioni:
quando si colloca l'AVR all'interno di un mobile o rivolto lontano dall'ascoltatore,
collegare un ricevitore IR esterno, come ad esempio l'Harman Kardon HE 1000
opzionale, al jack di ingresso IR dell'AVR.
Jack ingresso IR AVR
Ricevitore IR
esterno
AVR e dispositivi sorgente
installati in un mobile
Se si installa un impianto multizona (solo AVR 1710S/AVR 171S), collegare il
dispositivo di controllo IR al connettore di ingresso IR della Zona 2 per il controllo
della stanza remota del impianto multizona, dei dispositivi sorgente e del volume
nella zona remota.
Ricevitore IR esterno
Zona 2
Stanza principale
Diffusori Zona 2
AVR
Se un dispositivo è condiviso con la zona di ascolto principale, gli eventuali comandi
emessi verso tale sorgente interesseranno anche la stanza principale.
Connessione dell'uscita trigger
Se l'impianto è dotato di un'apparecchiatura che può essere controllata da un segnale
di trigger a CC, collegarlo al connettore dell'uscita trigger dell'AVR con un cavo mono di
interconnessione con spina mini da 3,5 mm (1/8 di pollice). L'AVR fornisce un segnale
di trigger alimentato a 12 V CC (100 mA) a questa connessione ogni volta che viene
acceso.
AVR
Dispositivo con
connettore Trigger In
Mono 1/8 pollice (3,5 mm)
Mini-Plug Interconnect
(non fornito)
Collegamento all'alimentazione CA
AVR 171S/AVR 161S:
Collegare il cavo di alimentazione CA fornito al connettore di ingresso CA dell'AVR, quindi
a una presa a muro CA non commutata perfettamente funzionante.
Presa di
alimentazione
CA
Connettore
di ingresso CA
AVR
Cavo di alimentazione (fornito)
AVR 1710S/AVR 1610S:
Collegare il cavo di alimentazione dell'AVR a una presa a muro CA non commutata
perfettamente funzionante.
AVR
Power Cord
AC Power
Outlet
Uscita di
alimentazione CA
Cavo di alimentazione
dell'AVR
Cavo di alimentazione
dell’AVR
Presa di
alimentazione CA
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 280 26/05/15 2:31 pm
