Tipos de conexão do sistema de home theater

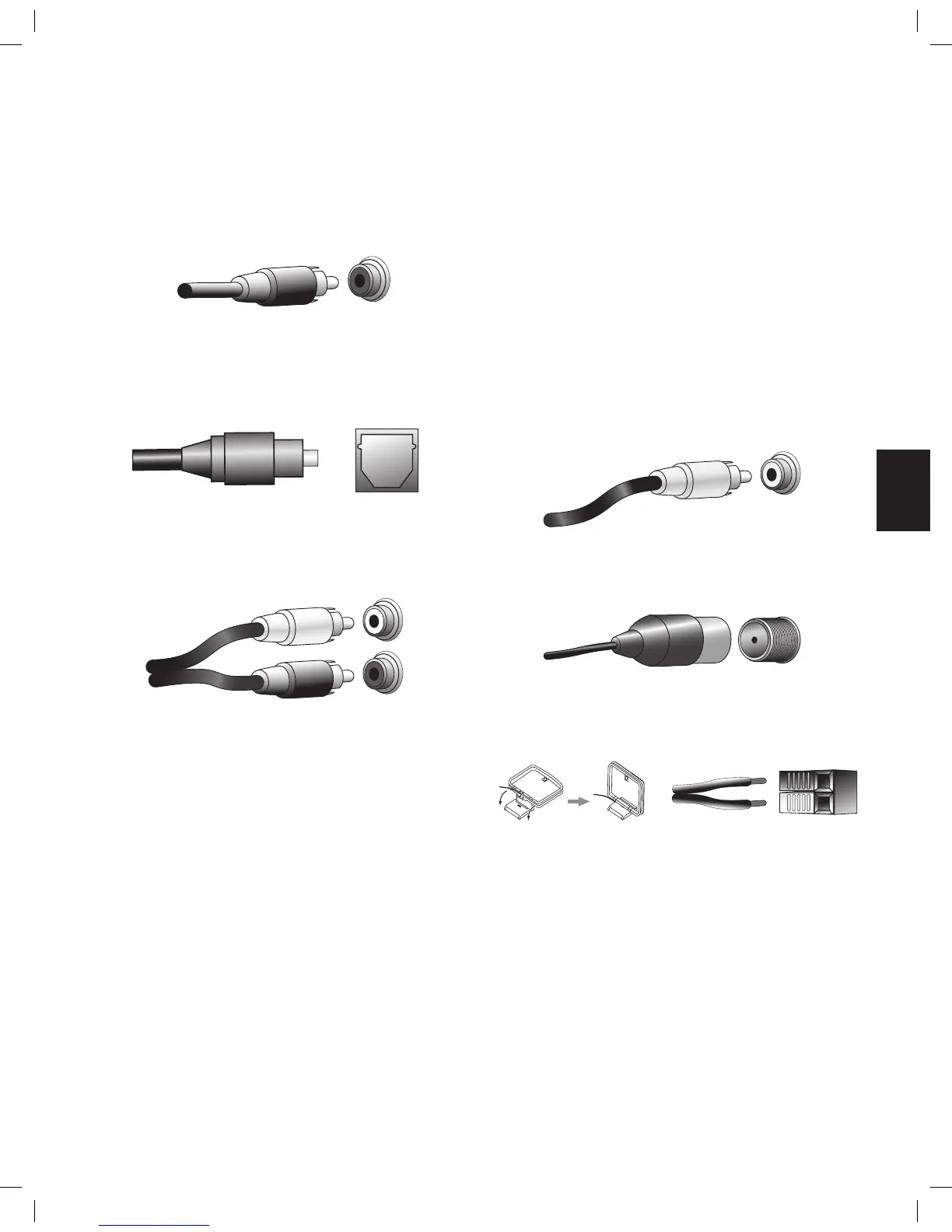

Conexões de áudio digital – coaxial
As entradas coaxiais de áudio digital normalmente são de cor laranja. Embora pareçam
com entradas analógicas do tipo RCA padrão, não se deve conectar saídas coaxiais de
áudio digital a entradas analógicas, nem o contrário.
Conexões de áudio digital – óptico
Os conectores ópticos de áudio digital são normalmente cobertos com um anteparo
protetor contra poeira. O anteparo abre quando o cabo é inserido. Os conectores de
entrada óptica são codificados por cor usando anteparos pretos.
Conexões de áudio analógico
Conexões analógicas de dois canais exigem um cabo de áudio estéreo, com um
conector para o canal esquerdo (branco) e um para o canal direito (vermelho). Esses dois
conectores estão ligados.
Para os dispositivos de fonte com saídas de áudio analógico e digital, as duas conexões
podem ser feitas. Para configurar um sistema multizonas (somente AVR 1710S/AVR
171S), lembre-se que a Zona 2 é uma zona somente de áudio (o AVR não tem uma
saída de vídeo de Zona 2). Sendo assim, conecte dispositivos de qualquer fonte de áudio
analógico (como um reprodutor de vários CDs) que estarão disponíveis para ouvir a
qualquer momento, na Zona 2.
Conexões de vídeo
Muitos dispositivos de fonte geram sinais tanto de áudio quanto de vídeo (por exemplo,
aparelho de Blu-ray ou DVD, televisão a cabo, sintonizador HDTV, televisão por satélite,
VCR, DVR). Além de uma conexão de áudio conforme descrito acima, faça uma conexão
de vídeo para cada um desses dispositivos de fonte. Faça apenas um tipo de conexão de
vídeo para cada dispositivo.
Conexões de vídeo digital
Se você já tiver conectado um dispositivo de fonte a um dos conectores HDMI de entrada
do AVR, automaticamente já fez uma conexão de vídeo para esse dispositivo, pois o cabo
HDMI transporta sinais de áudio digital e de vídeo digital.
Conexões de vídeo analógico – vídeo composto
O vídeo composto é a conexão de vídeo analógico mais disponível geralmente. Os dois
componentes do sinal de vídeo - a crominância (cor) e a luminância (intensidade) - são
transmitidos usando um único cabo. O conector normalmente é codificado com a cor
amarela e parece um conector de áudio analógico. Não ligue um conector de vídeo
composto a um conector de áudio analógico ou coaxial digital, nem o contrário.
Conexões de rádio
O AVR usa terminais separados para as antenas FM e AM fornecidas. A antena FM usa
um conector F de 75 ohms.
O conector da antena AM usa terminais de grampos de mola. Depois de ter montado a
antena como indicado a seguir, aperte as travas para abrir os conectores, insira os fios
não revestidos nas aberturas e libere as travas para fixar os fios. Os cabos de antena não
são polarizados, portanto você pode inserir os fios em nenhum conector.
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 169 26/05/15 2:30 pm
