65
AVR
FRANÇAIS

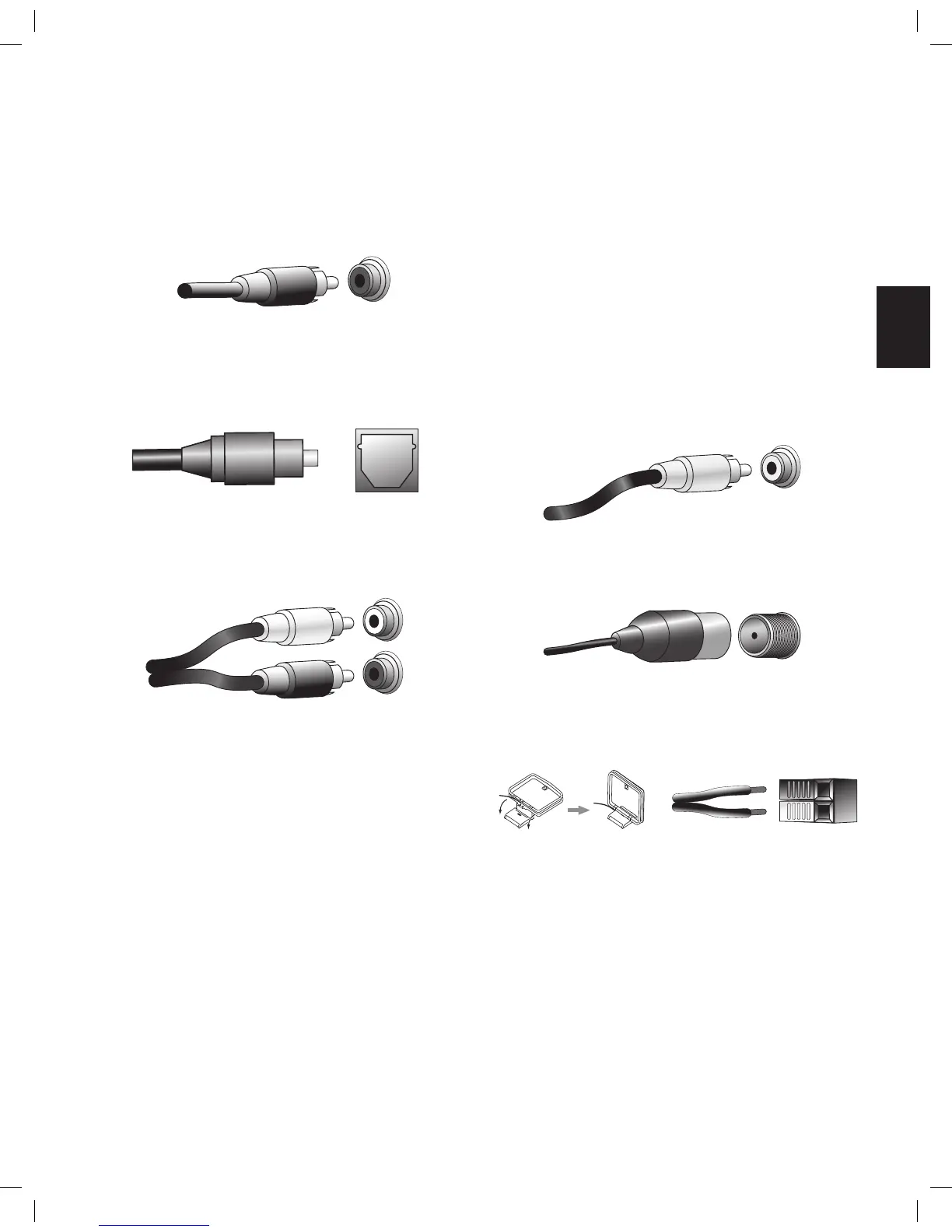

Types de connexions des systèmes cinéma maison
Connexions audio numériques – Coaxiale
Les prises audio numériques coaxiales sont généralement de couleur orange. Bien
qu’elles ressemblent à des prises analogiques standard de type RCA, vous ne devez pas
relier les sorties audio numériques coaxiales aux entrées analogiques, ou vice versa.
Connexions audio numériques – Optique
Les connecteurs audio numériques optiques sont normalement dotés d’un volet pour
éviter la pénétration de poussière. Le volet s’ouvre lorsque le câble est inséré. Les
connecteurs d’entrée optiques disposent d’un volet noir.
Connexions audio analogiques
Les connexions analogiques à deux canaux nécessitent un câble audio stéréo disposant
d’un connecteur pour le canal gauche (blanc) et d’un connecteur pour le canal droit
(rouge). Ces deux connecteurs sont fixés l’un à l’autre.
Pour les appareils périphériques sources dotés de sorties audio numériques et
analogiques, effectuez les deux connexions. Si vous allez configurer un système
multizone (AVR 1710S/AVR 171S uniquement), rappelez-vous que la zone 2 est une zone
audio uniquement (l'AVR n'est pas doté d'une sortie vidéo de zone 2). Par conséquent,
faites des connexions analogiques pour tout appareil audio source (comme une armoire
de CD-ROM) que vous pourrez vous procurer pour écouter dans la Zone 2 à tout moment.
Connexions vidéo
De nombreux périphériques sources reproduisent des signaux audio et vidéo (p. ex.,
lecteur de disque Blu-ray, lecteur DVD, décodeur, récepteur numérique haute définition,
boîtier satellite, magnétoscope, magnétoscope numérique, etc.). Outre la connexion
audio décrite ci-dessus, effectuez une connexion vidéo pour chacun de ces périphériques
sources. N’effectuez qu’un seul type de connexion vidéo pour chaque appareil.
Connexions vidéo numériques
Si vous avez déjà raccordé un appareil source à l’un des connecteurs d’entrée HDMI de
l’AVR, vous avez automatiquement effectué une connexion vidéo pour cet appareil, car le
câble HDMI transporte les signaux audio numériques et les signaux vidéo numériques.
Connexions vidéo analogiques – Vidéo composite
La vidéo composite est la connexion vidéo analogique la plus courante. Les composantes
de chrominance (couleur) et de luminance (intensité) du signal vidéo sont transmises
à l’aide d’un seul câble. La prise est de couleur jaune et ressemble à une prise audio
analogique. Ne raccordez pas une prise vidéo composite à une prise audio numérique
analogique ou coaxiale, ou vice versa.
Connexions radio
Votre AVR utilise des bornes indépendantes pour les antennes FM et AM fournies.
L’antenne FM a recours à un connecteur F de 75ohms.
Le connecteur de l’antenne AM fait appel à des bornes munies de pinces à ressort. Après
avoir assemblé l’antenne comme indiqué ci-dessous, appuyez sur les leviers pour ouvrir
les connecteurs, insérez les fils nus dans les orifices, puis relâchez les leviers pour fixer
les fils. Les fils d’antenne ne sont pas polarisés. Vous pouvez par conséquent insérer le
fil de votre choix dans le connecteur de votre choix.
TR00306_AVR_OM_161S and 171S_EMEA_B.indb 65 26/05/15 2:30 pm
