Realización de conexiones

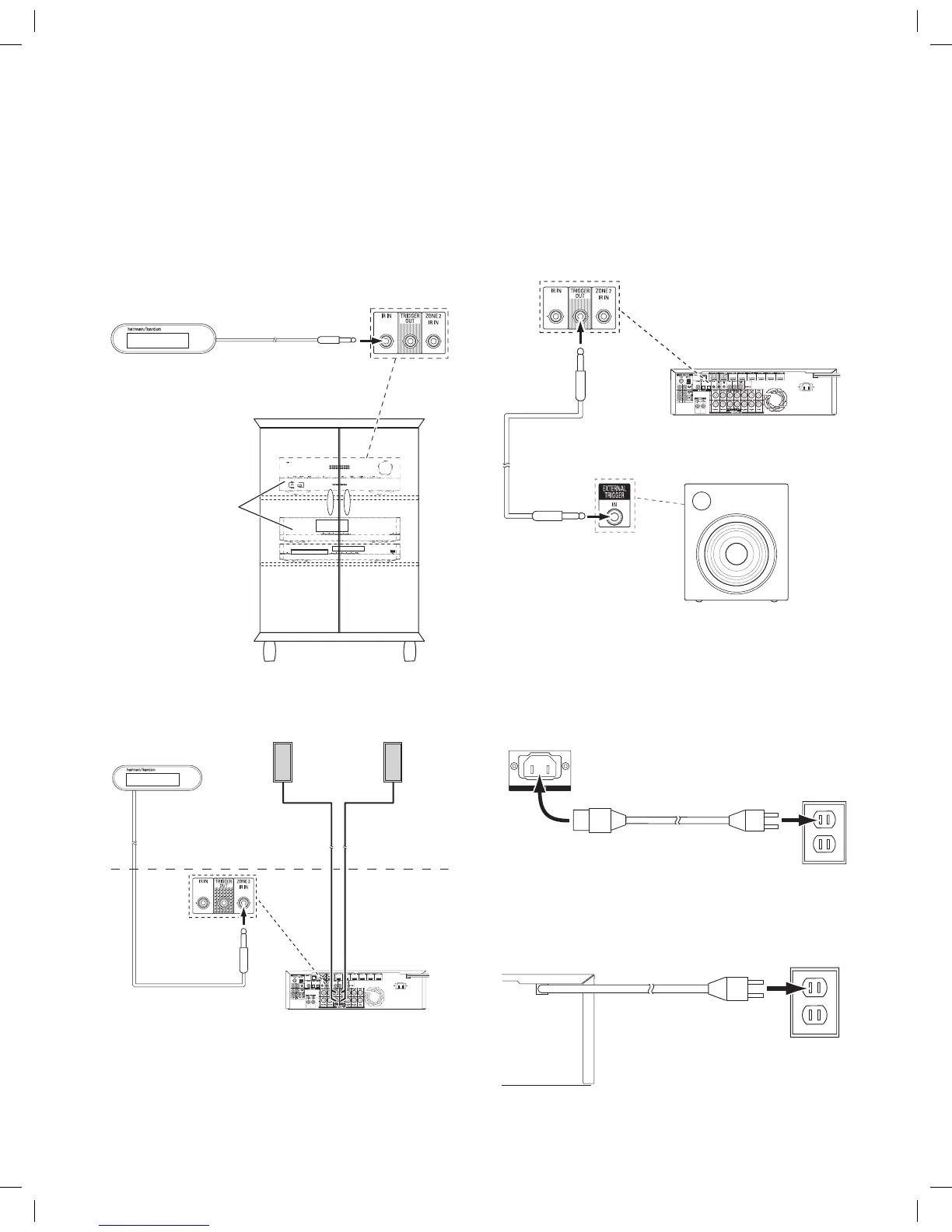

Conexión del equipo infrarrojo
El AVR cuenta con un conector de entrada infrarrojo remoto que permite controlar
remotamente el AVR en varias situaciones:
• Si coloca el AVR dentro de un gabinete o no lo coloca orientado hacia el oyente,
conecte un receptor infrarrojo externo, como el Harman Kardon HE 1000 opcional, al
conector de entrada infrarrojo del AVR.
Conector de entrada
infrarrojo del AVR
Receptor infrarrojo
externo
Dispositivos fuente
y del AVR instalados
dentro del gabinete
• Si instala un sistema multizona (solo AVR 1710S/AVR 171S), conecte el dispositivo
de control infrarrojo al conector de entrada infrarrojo de la Zona 2 para controlar
desde la habitación remota el sistema multizona, los dispositivos fuente y el
volumen en la zona remota.
Receptor infrarrojo
externo
Zona 2
Habitación principal
Altavoces de la
Zona 2
AVR
Si comparte un dispositivo fuente con el área principal de escucha, todos los comandos
de control emitidos para esa fuente también afectarán a la habitación principal.
Conexión de la salida de accionamiento
Si el sistema posee equipamiento que puede controlarse mediante una señal de
accionamiento de CC, conéctelo al conector de salida de accionamiento del AVR con
un cable de interconexión con mini enchufe mono de 3,5 mm (1/8 pulgadas). El AVR
transmitirá una señal de accionamiento de 12 V CC (100mA) en esta conexión cada vez
que se encienda.
AVR
Dispositivo con conector
de entrada del accionador
Interconexión de
enchufe miniatura
mono de 3,5 mm
(no incluido)
Conexión a alimentación de CA
AVR 171S/AVR 161S:
Conecte el cable de alimentación de CA incluido al conector de entrada de CA del AVR y,
luego, a una salida de alimentación de CA que funcione, pero no esté activada.
Salida de
alimentación
de CA
Conector
de entrada de
CA del AVR
Cable de alimentación
(incluido)
AVR 1710S/AVR 1610S:
Conecte el cable de alimentación del AVR a una salida de alimentación de CA que
funcione, pero no esté activada.
AVR
Power Cord
