Come effettuare le connessioni
Collegamento del subwoofer

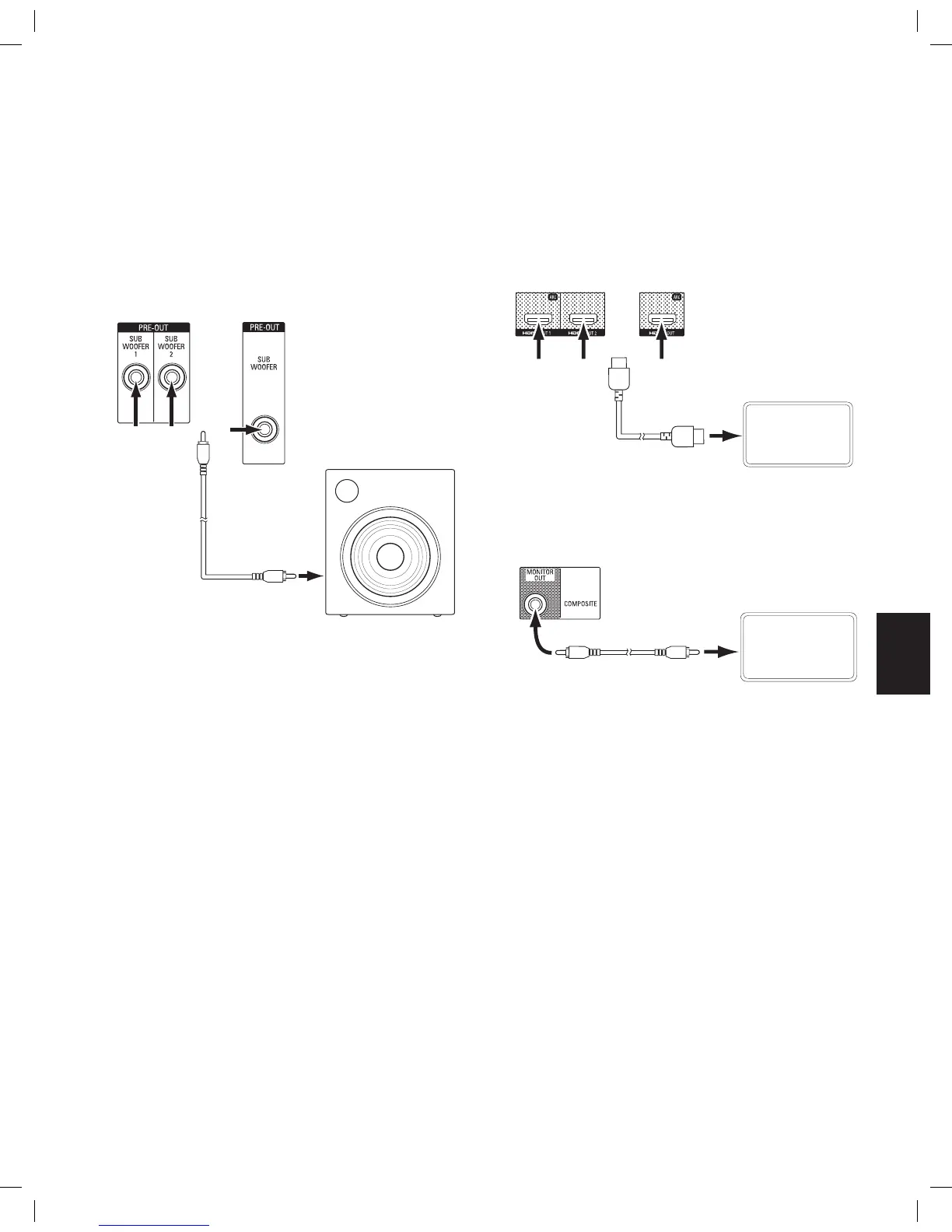

Usare un unico cavo audio RCA per collegare il connettore del subwoofer dell'AVR al
subwoofer come spiegato nella sezione Connessioni del subwoofer a pagina 12. NOTA:
L'AVR 1710S e l'AVR 171S forniscono connessioni per due subwoofer. V.di Configurazione
manuale dei diffusori: Numero di diffusori, a pagina 31, per informazioni sull'attivazione
delle uscite dei due subwoofer. Per informazioni specifiche su come eseguire i
collegamenti, consultare il Manuale dell'utente del proprio subwoofer.
Cavo audio
RCA singolo
(non fornito)
Usare il
connettore
Subwoofer
alimentato
AVR 1710S/
AVR 171S
AVR 1610S/
AVR 161S
Collegamento del TV o del display video
Se il TV ha un connettore HDMI e si dispone di dispositivi sorgente HDMI: Usare un
cavo HDMI (non incluso) per collegarlo al connettore Monitor Out HDMI dell'AVR. L'AVR
1710S e l'AVR 171S forniscono connessioni HDMI per due TV (solo HDMI Out 1 ha ARC e
consente di visualizzare i menu su schermo dell'AVR). Ciò garantisce la migliore qualità
d'immagine possibile.
TV
Cavo HDMI
(non fornito)
Usare HDMI
Out 1 per
il display
principale
AVR 1710S/AVR 171S AVR 1610S/AVR 161S
Se il TV non ha un connettore HDMI o se il TV ha un connettore HDMI, ma si stanno
collegando alcuni dispositivi sorgente dotati solo di connettori video composito:
usare un cavo video composito (non incluso) per collegare il connettore di uscita del
monitor composito dell'AVR al connettore video composito del TV.
TV
Connettore uscita del
monitor composito dell'AVR
Cavo video composito
(non fornito)
NOTA: se si usa solo la connessione video composito al TV, non si potranno visualizzare
i menu su schermo dell'AVR.
