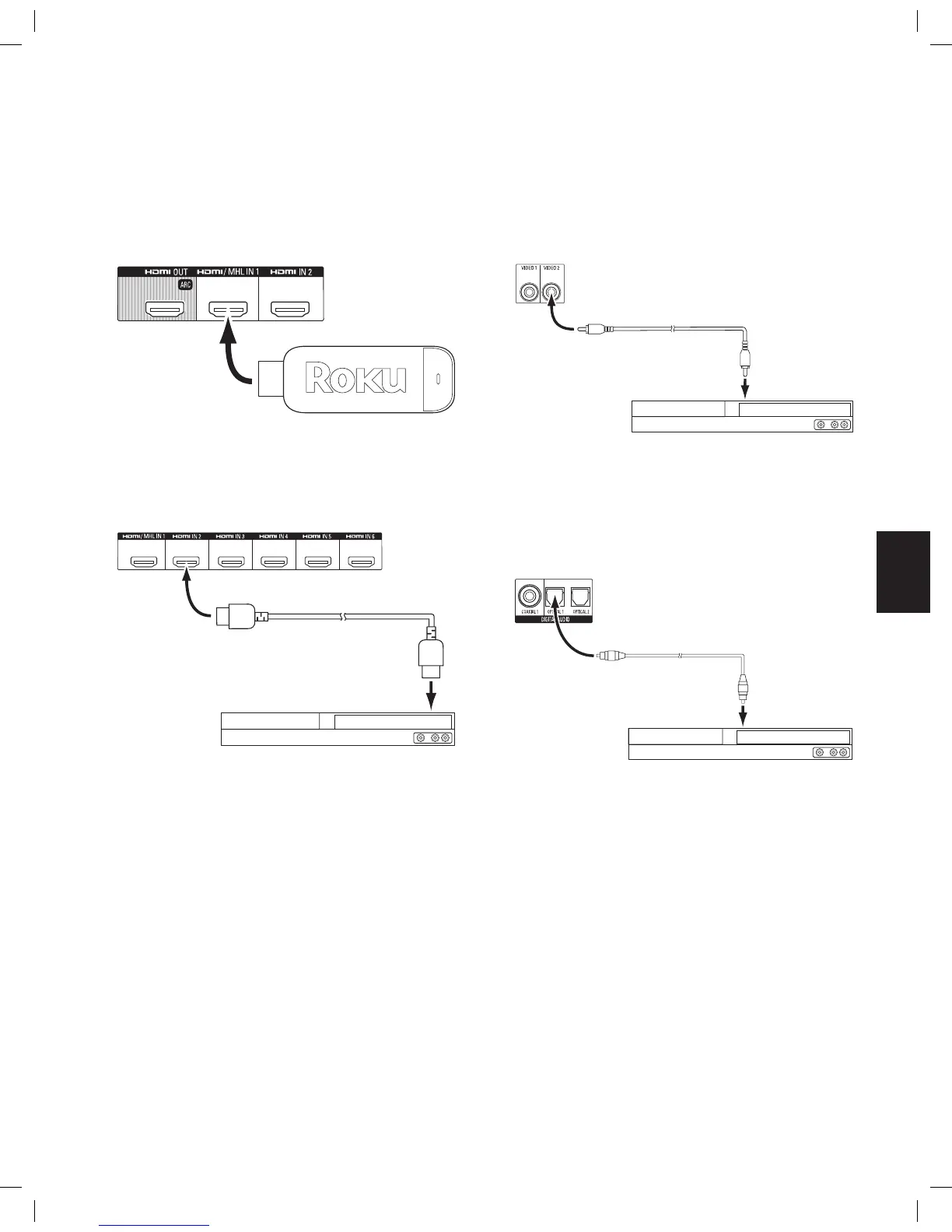

Herstellen der Anschlüsse
Roku Streaming Stick
™
:
Falls Sie über einen Roku Streaming Stick verfügen, schließen Sie ihn am HDMI/MHL
In-Anschluss des AVRs an. HINWEIS: Schließen Sie den Roku Streaming Stick nicht an
einem anderen HDMI In-Anschluss an.
HDMI/MHL-Eingang am AVR
Roku
®
Streaming Stick
Anschließen von HDMI-Geräten
Wenn Ihre Quellgeräte über HDMI-Anschlüsse verfügen, können Sie diese verwenden,
um die bestmögliche Video- und Audioqualität zu erhalten. Da HDMI-Kabel sowohl
digitale Video- als auch digitale Audiosignale übertragen, müssen Sie keine zusätzliche
Audioverbindung für Geräte herstellen, die über HDMI-Kabel angeschlossen sind.
HDMI-Anschlüsse am AVR
HDMI-Quellgerät
HDMI-Kabel
(nicht im Lieferumfang enthalten)
An HDMI-
Ausgang
HINWEIS: Wenn Sie HDMI-Geräte besitzen (z. B. eine Internetverbindung), die bereits
direkt an Ihr TV-Gerät angeschlossen ist, kann deren Audiosignal über den Audio-
Rückkanal des HDMI-Ausgangsanschlusses in den AVR gespeist werden; es sind keine
zusätzlichen Verbindungen zum AVR notwendig. Nur AVR 1710S/AVR 171S: Nur der HDMI
Out 1-Anschluss besitzt den Audio Return Channel (Audio-Rückkanal).
Anschließen von Composite Video-Geräten
Verwenden Sie die Composite Video-Anschlüsse für Video-Quellgeräte ohne HDMI-
Anschlüsse. Außerdem müssen Sie eine Audioverbindung vom Quellgerät zum AVR
herstellen.
AVR Composite-Eingangsanschlüsse
Composite-Quellgerät
Composite Video-Kabel (nicht im Lieferumfang enthalten)
Zum Composite
Video-Ausgang
Anschließen von optisch-digitalen Audiogeräten
Wenn Ihr Quellgerät ohne HDMI-Anschluss über optisch-digitale Ausgänge verfügt,
schließen Sie diese an die optisch-digitalen Audio-Anschlüsse des AVRs an. HINWEIS:
Stellen Sie von jedem Gerät nur eine digitale Verbindung (HDMI, optisch oder koaxial) her.
Digitale Audio-Anschlüsse am AVR
Quellgerät mit optischen Ausgang
Optisches Digital-
Audiokabel (nicht im
Lieferumfang enthalten)
Zum optisch-digitalen
Audio-Ausgang
