12 Installazione ed estrazione del rotore

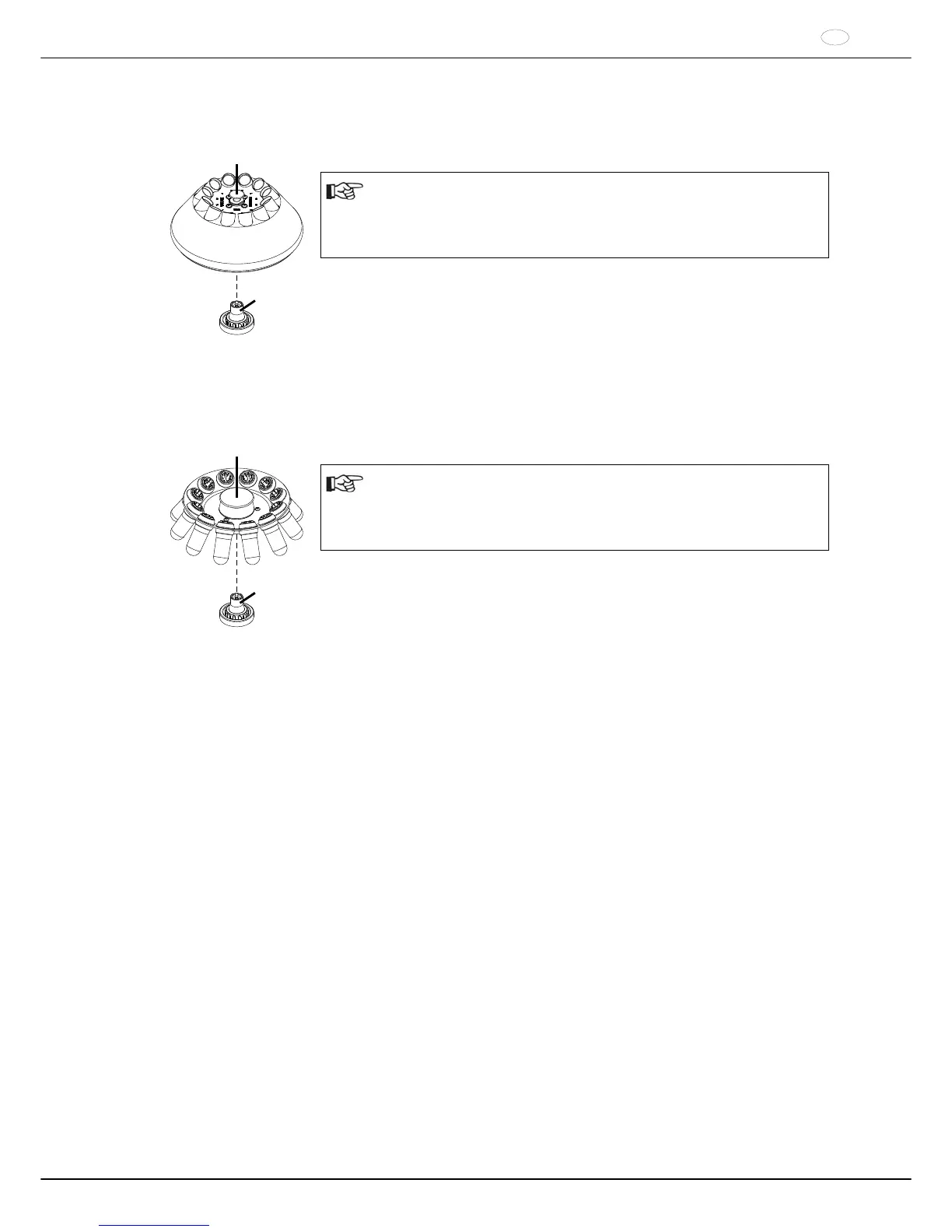

Rotore con pulsante di sbloccaggio
Installazione del rotore:
Le particelle di sporco tra l'albero motore ed il rotore impediscono un
perfetto posizionamento in sede del rotore e sono causa di un irrequieto
movimento.
In caso di necessità prima di installare il rotore pulire l'albero motore (B) ed il
mozzo del rotore.
B
A
 Sollevare il rotore sul pulsante di sbloccaggio (A) ed applicarlo orizzontalmente
sull'albero motore (B). Il rotore si innesta automaticamente sull'albero motore.
 Trattenere a destra ed a sinistra il rotore e tirarlo leggermente verso l'alto per
controllare, se è innestato esattamente sull'albero motore.
Estrazione del rotore:
 Tirare verso l'alto il pulsante di sbloccaggio (A) che si trova sul rotore, trattenerlo
e sollevare il rotore dall'albero motore.
Rotore senza pulsante di sbloccaggio
Installazione del rotore:
Le particelle di sporco tra l'albero motore ed il rotore impediscono un
perfetto posizionamento in sede del rotore e sono causa di un irrequieto
movimento.
In caso di necessità prima di installare il rotore pulire l'albero motore (B) ed il
mozzo del rotore.
B
C

Sollevare il rotore tenendolo sulla maniglia (C), applicarlo in orizzontale
sull'albero motore (B) e premere verso il basso fino al fermo di arresto.
Estrazione del rotore:
 Trattenere il rotore sulla maniglia (C) e sollevarlo dall'albero motore.
