12 Insérer et retirer le rotor

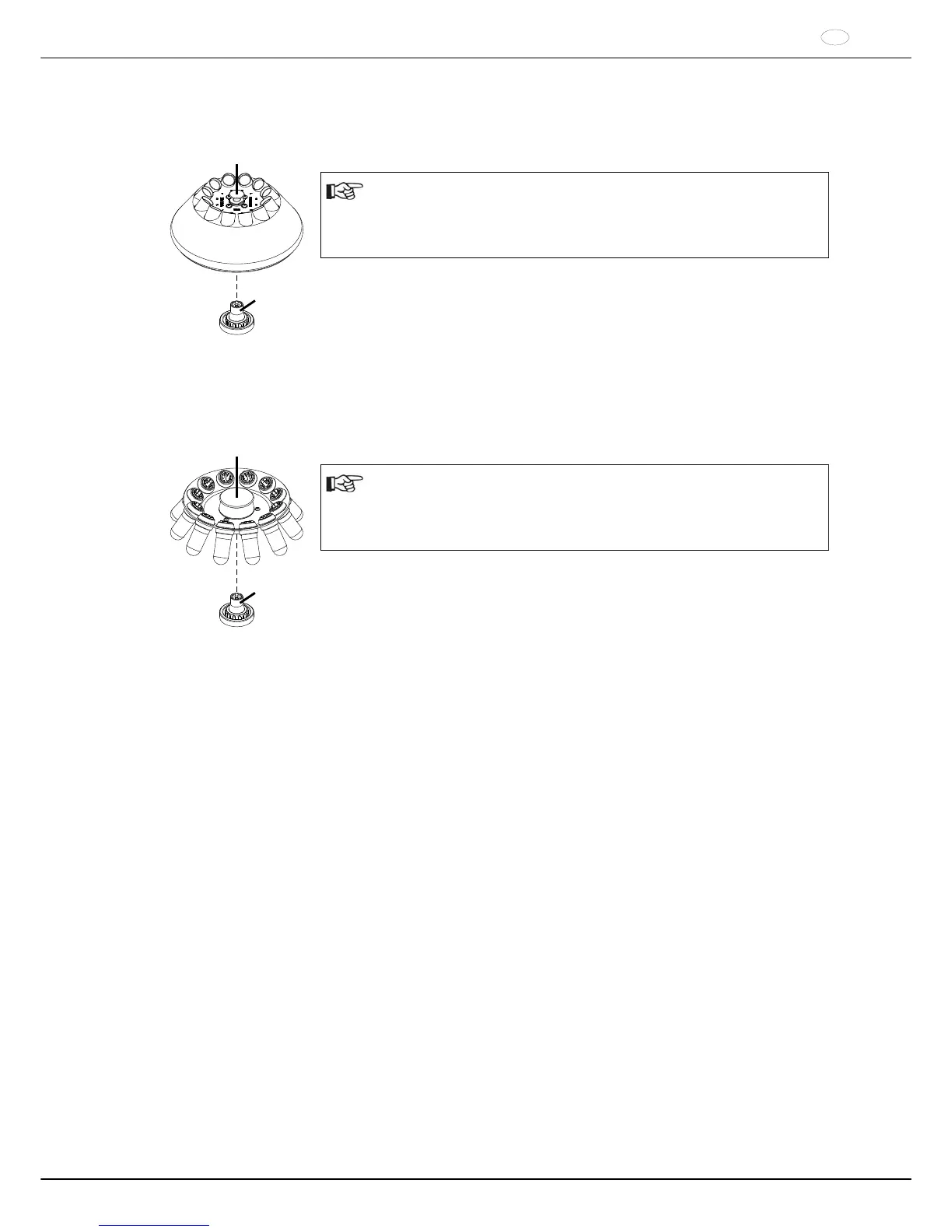

Rotor avec bouton de déverrouillage
Insérer le rotor :
La présence d'impuretés entre l'arbre moteur et le rotor empêche au rotor
d'avoir une position parfaite, et provoque un fonctionnement irrégulier du
rotor.
Si besoin est, nettoyer l'arbre moteur (B) et le moyeu du rotor avant
d'insérer le rotor.
B
A
 Soulever le rotor au bouton de déverrouillage (A) et le poser à l'horizontale sur
l'arbre moteur (B). Le rotor s'enclenche automatiquement sur l'arbre moteur.
 Tenir le rotor à gauche et à droite, et tirer légèrement vers le haut pour vérifier
s'il est bien enclenché sur l'arbre moteur.
Retirer le rotor :
 Tirer le bouton de déverrouillage (A) du rotor vers le haut, bien tenir et ôter le
rotor de l'arbre moteur.
Rotor sans bouton de déverrouillage
Insérer le rotor :
La présence d'impuretés entre l'arbre moteur et le rotor empêche au rotor
d'avoir une position parfaite, et provoque un fonctionnement irrégulier du
rotor.
Si besoin est, nettoyer l'arbre moteur (B) et le moyeu du rotor avant
d'insérer le rotor.
B
C

Soulever le rotor sur la poignée (C), le poser à l'horizontale sur l'arbre moteur (B)
et appuyer dessus jusqu'à la butée.
Retirer le rotor :
 Bien tenir le rotor à la poignée (C) et l'ôter de l'arbre moteur.
