12 Einsetzen und Herausnehmen des Rotors

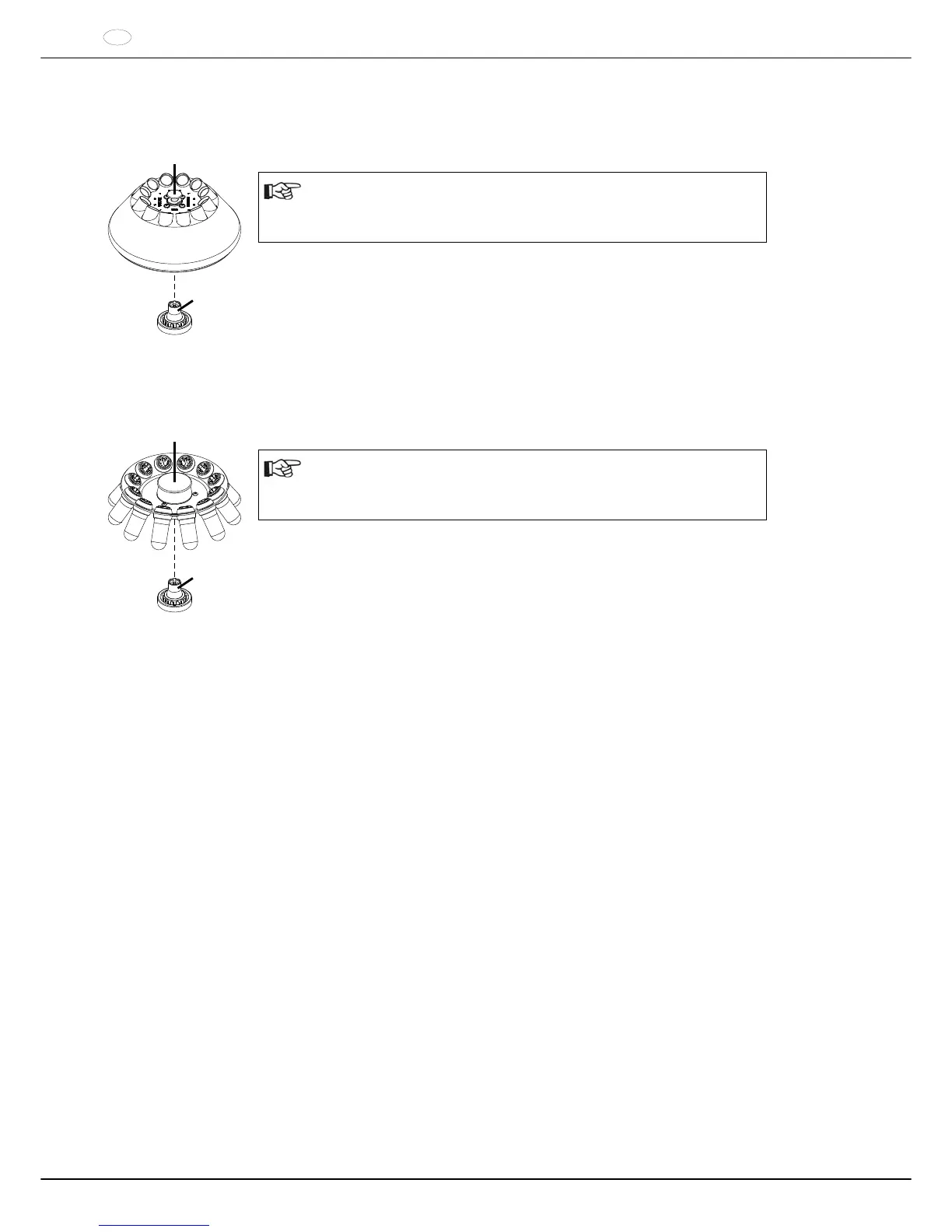

Rotor mit Entriegelungsknopf
Einsetzen des Rotors:
Schmutzpartikel zwischen der Motorwelle und dem Rotor verhindern einen
einwandfreien Sitz des Rotors und verursachen einen unruhigen Lauf.
Bei Bedarf vor dem Einsetzen des Rotors die Motorwelle (B) und die Nabe
des Rotors reinigen.
B
A
 Den Rotor am Entriegelungsknopf (A) anheben und waagerecht auf die
Motorwelle (B) aufsetzen. Der Rotor rastet automatisch auf der Motorwelle ein.
 Den Rotor links und rechts festhalten und leicht nach oben ziehen, um zu
prüfen, dass er auf der Motorwelle eingerastet ist.
Herausnehmen des Rotors:
 Den Entriegelungsknopf (A) am Rotor nach oben ziehen, festhalten und den
Rotor von der Motorwelle abheben.
Rotor ohne Entriegelungsknopf
Einsetzen des Rotors:
Schmutzpartikel zwischen der Motorwelle und dem Rotor verhindern einen
einwandfreien Sitz des Rotors und verursachen einen unruhigen Lauf.
Bei Bedarf vor dem Einsetzen des Rotors die Motorwelle (B) und die Nabe
des Rotors reinigen.
B
C
 Den Rotor am Griff (C) anheben, waagerecht auf die Motorwelle (B) aufsetzen
und bis zum Anschlag nach unten drücken.
Herausnehmen des Rotors:
 Den Rotor am Griff (C) festhalten und von der Motorwelle abheben.
