Hardware Configuration Setting
WEB-6580
【
R1.0
】
User’s Manual 2-13

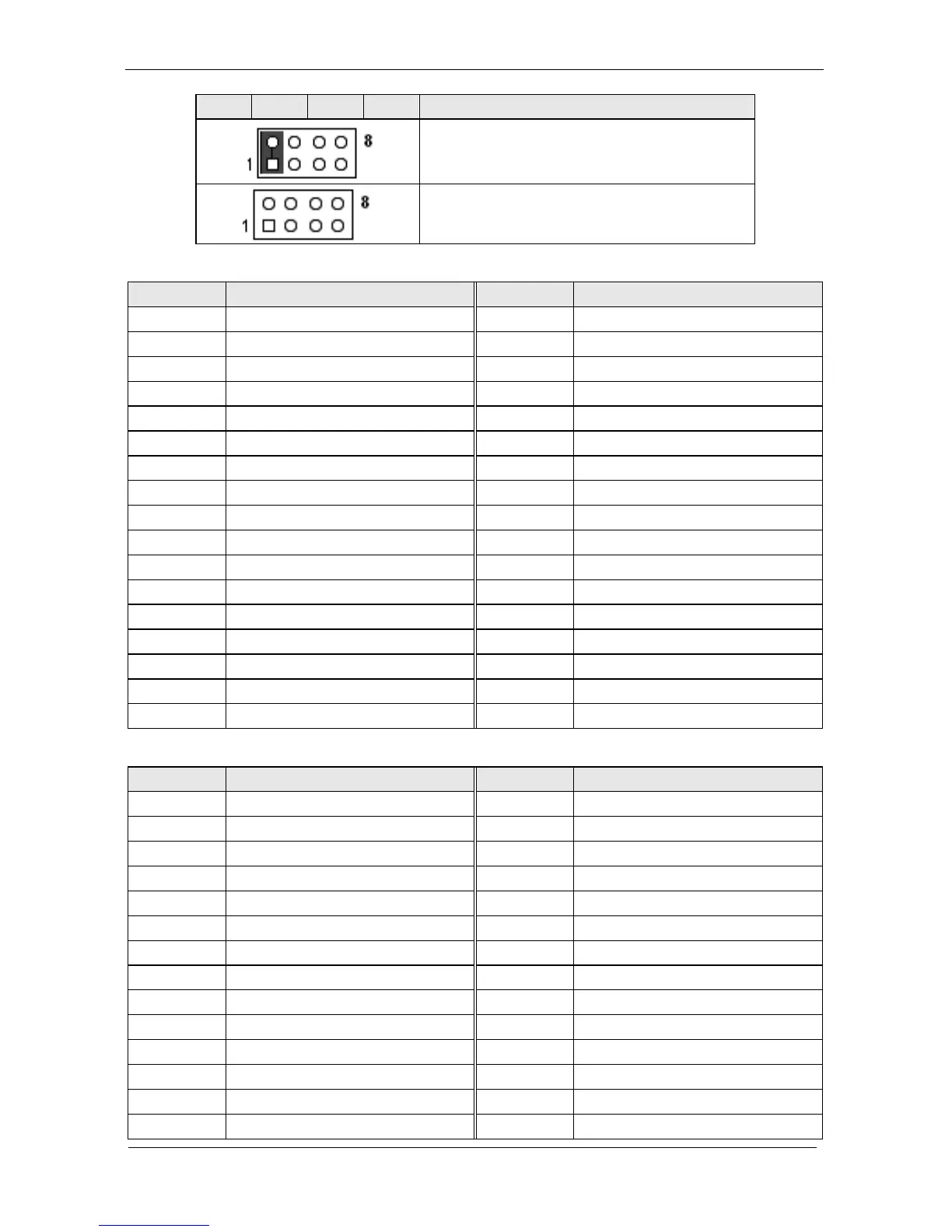

7-8 5-6 3-4 1-2 Panel Type
1024x768 DSTN
1280x1024 DSTN
2-4-20 Floppy Connector (FDD1)
PIN No. Signal Description PIN No. Signal Description
1 Ground 2 Density Select
3 Ground 4 N/C
5 Ground 6 N/C
7 Ground 8 Index#
9 Ground 10 Motor ENA#
11 Ground 12 Drive Select B#
13 Ground 14 Drive Select A#
15 Ground 16 Motor ENB#
17 Ground 18 Direction#
19 Ground 20 Step#
21 Ground 22 Write Data#
23 Ground 24 Write Gate#
25 Ground 26 Track 0#
27 Ground 28 Write Protect#
29 Ground 30 Read Data#
31 Ground 32 Head Select#
33 Ground 34 Disk Change#
2-4-21 IDE1 ( Primary ) Connector ( IDE1 )
PIN No. Signal Description PIN No. Signal Description
1 RESET# 2 Ground
3 Data 7 4 Data 8
5 Data 6 6 Data 9
7 Data 5 8 Data 10
9 Data 4 10 Data 11
11 Data 3 12 Data 12
13 Data 2 14 Data 13
15 Data 1 16 Data 14
17 Data 0 18 Data 15
19 Ground 20 N/C
21 DMA REQ 22 Ground
23 IOW# 24 Ground
25 IOR# 26 Ground
27 IOCHRDY 28 Pull-down
