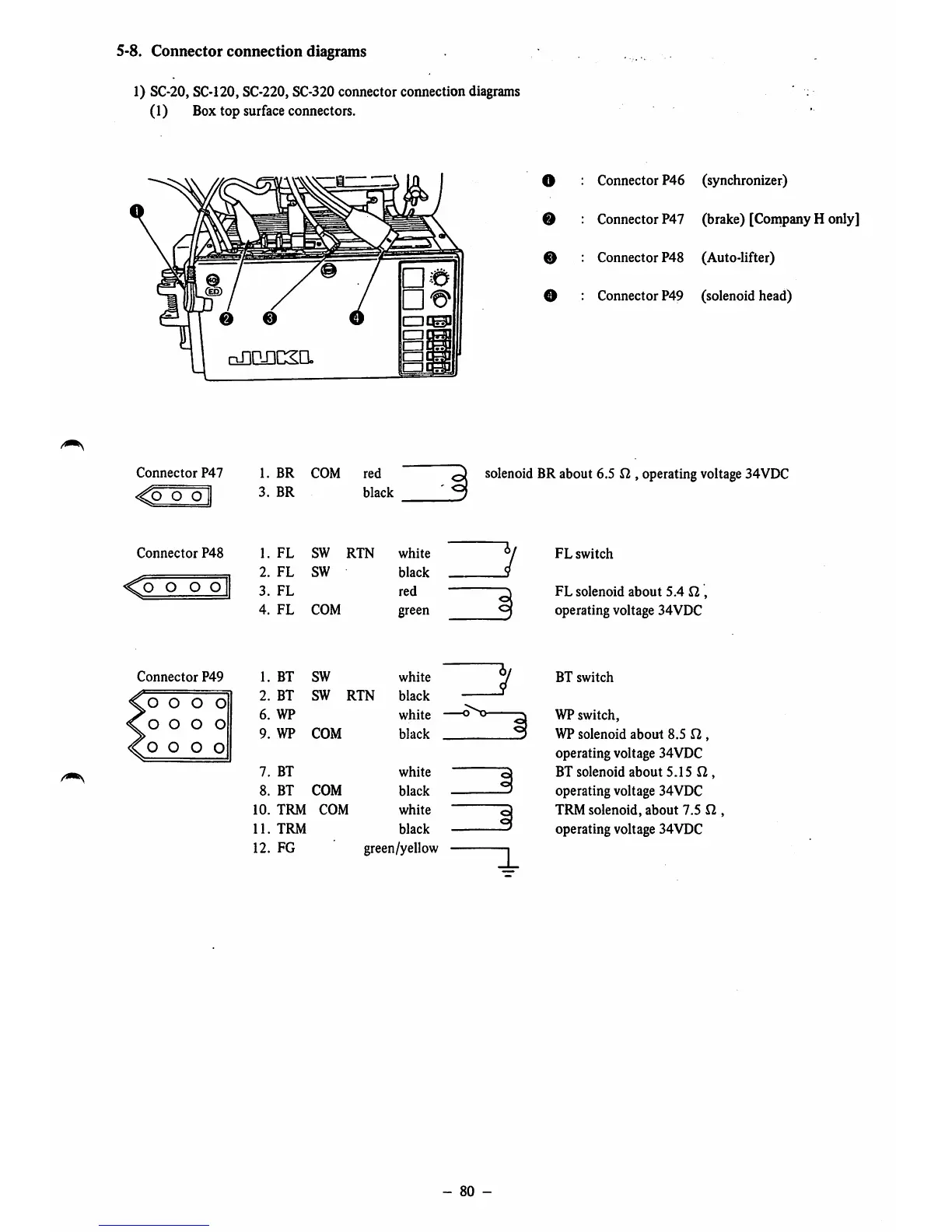

5-8. Connector connection diagrams
1) SC-20, SC-120, SC-220, SC-320 connector connection diagrams
(1) Box top surface connectors.
o
: Connector P46 (synchronizer)
: Connector P47 (brake) [Company H only]
: Connector P48 (Auto-lifter)
: ConnectorP49 (solenoid head)
Connector
P47
<^o O O
1.
BR
COM
3.
BR
red
black
o
o!
solenoid BR about 6.5 , operating voltage34VDC
Connector
P48
O O O O
Connector
P49
1.
FL
2.
FL
3.
FL
4.
FL
SW
SW
COM
RTN
white
black
red
green
1.
BT
2.
BT
6.
WP
9.
WP
SW
SW
COM
RTN
white
black
white
black
7.
BT
8.
BT
COM
10.
TRM
COM
11.
TRM
12.
FG
white
black
white
black
green/yellow
7
7
80
-
FL
switch
FL
solenoid
about
5.4 ,
operating voltage 34VDC
BT
switch
WP
switch,
WP solenoid
about
8.5 f2 ,
operating voltage 34VDC
BT solenoid
about
5.15
,
operating voltage 34VDC
TRM
solenoid,
about
7.5 12 ,
operating voltage 34VDC
