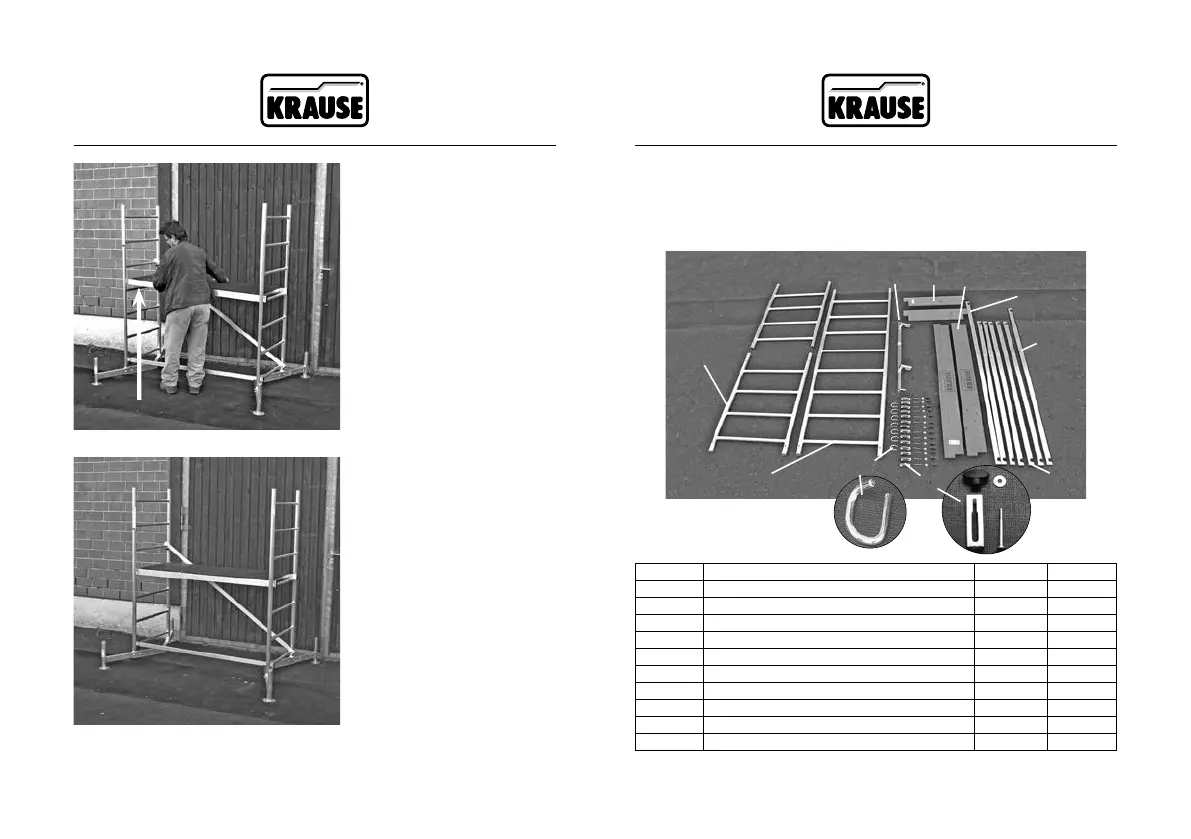

Действие 4
Навесьте помост на четвёртую
перекладину. Закрепите его
страховочным зажимом
На снимке изображены
смонтированные подмости
Высота помоста у данного
пакета не должна превышать
максимальную высоту 1м.
Базовая конструкция
M 5 x 85 мм
4.3 Базовая конструкция с первой надстройкой
Для этих подмостей используются детали описанной выше базовой
конструкции (Арт. № 710116 / 600004) и дополнительно детали первой
надстройки (Арт. № 710130 / 600011) Пакет первой надстройки (Арт. № 710130
/ 600011) состоит из следующих частей.
x7 x16
1
7
6
2
4
3
5
9
10
8
поз. Наименование Арт. № кол-во
1 Вертикальная рама 2 х 0,65 м 715012 1
2 Вертикальная рама 1 х 0,65 мм 715029 2
3 Якорная крепёжная труба 714305 1
4 Торцевой борт 713506 2
5 Продольный борт 713001 2
6 Диагональная перекладина, 1,89 м 712707 1
7
Диагональная перекладина, 1,77 м
712813 1
8 Горизонтальная перекладина, 1,59 м 712806 5
9 Страховочный зажим М 5х65 мм 718860 16
10 Замыкатель 714411 7
Базовая конструкция с первой надстройкой
