Последовательность монтажа базовой
конструкции с первой надстройкой

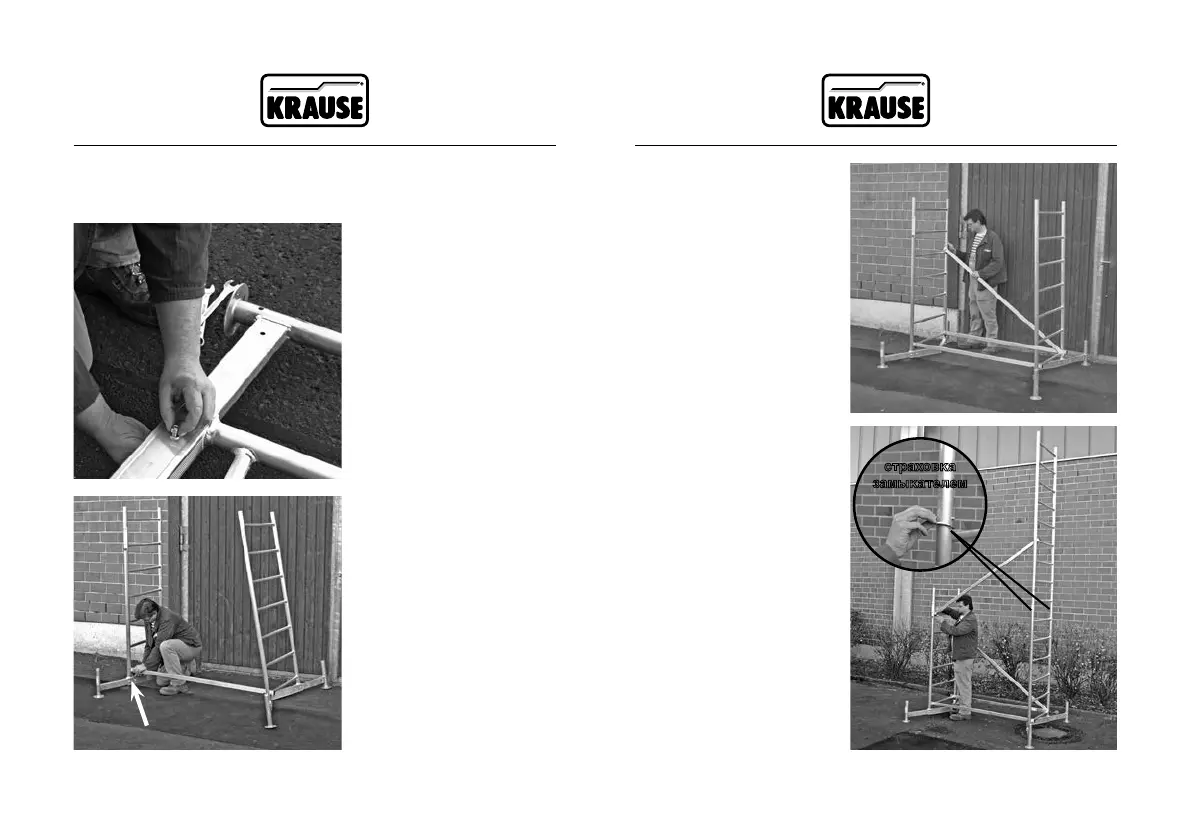

Действие 1
Вставьте траверсы в базовую
раму и закрепите двумя
шурупами (с шайбами
и гайками) 718891.
Максимальное вытягивание
траверсы прим. 350 мм.
Действие 2
Соедините обе базовые рамы
двумя горизонтальными
перекладинами. Закрепите
перекладины страховочными
зажимами
Базовая конструкция с первой надстройкой
M 5 x 65 мм
страховка
замыкателем
Действие 4
Вставьте длинную
вертикальную раму (2,0 х
0,65 м) в базовую раму и
застрахуйте замыкателем
Соедините базовую раму
диагональю на одной стороне
с шестой перекладины на
десятую перекладину на
вертикальной раме.
Закрепите диагональ
страховочными зажимами
Базовая конструкция с первой надстройкой
Действие 3
Соедините обе базовые
рамы диагоналями с первой
перекладины на первой раме
на пятую перекладину на
второй раме.
