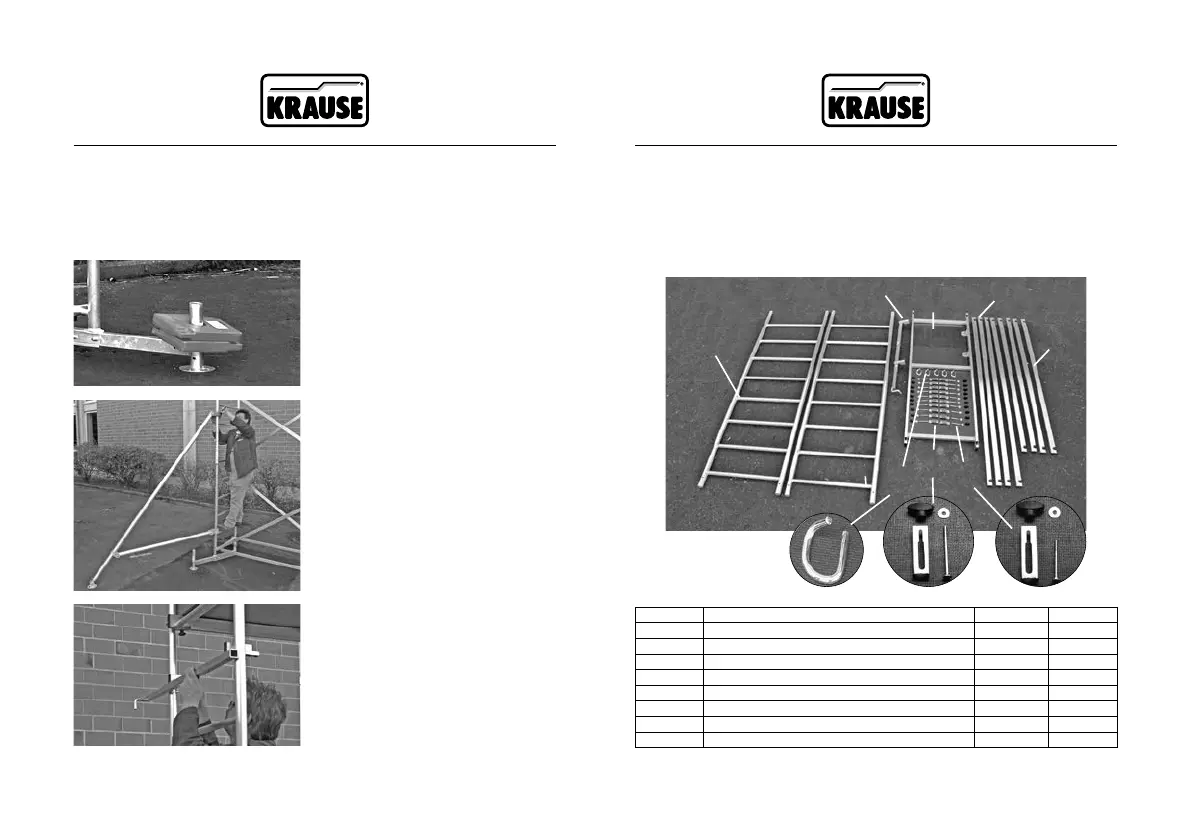

Базовая конструкция с первой надстройкой
Указание:
Смонтированные подмости в зависимости от их высоты должны быть оснащены
балластными грузиками, угловыми подпорами или дистанционной опорой
от стены предохраняющими конструкцию от опрокидывания. Необходимое
количество грузиков или подпор Вы найдёте в таблице на странице 185.
На рисунке изображена
балластировка траверсы.
Количество на стр. 185
На рисунке изображено крепление
угловых подпор.
Количество на стр. 185
На рисунке изображено крепление
дистанционной опоры от стены.
Детали на стр. 186
4.4 Базовая конструкция с первой и второй
надстройками
Для этих подмостей используются детали описанной выше базовой конструкции
(Арт. № 710116 / 600004) и дополнительно детали первой надстройки (Арт. №
710130 / 600011) и второй надстройки (Арт. № 710154 / 6000028) Пакет второй
надстройки (Арт. № 710154 / 600028) состоит из следующих частей.
x5 x18x2
1
7
6
2
4
3
5
8
поз. Наименование Арт. № кол-во
1 Вертикальная рама 2 х 0,65 м 715012 2
2 Якорная крепёжная труба 714305 1
3 Помост с люком 711007 1
4 Диагональная перекладина, 1,89 м 712707 4
5 Горизонтальная перекладина, 1,59 м 712806 4
6 Страховочный зажим М 5х65 мм 718860 18
7 Страховочный зажим М 5х85 мм 718877 2
8 Замыкатель 714411 5
Базовая конструкция с первой и второй надстройками
