Последовательность монтажа базовой
конструкции с первой и второй надстройкой

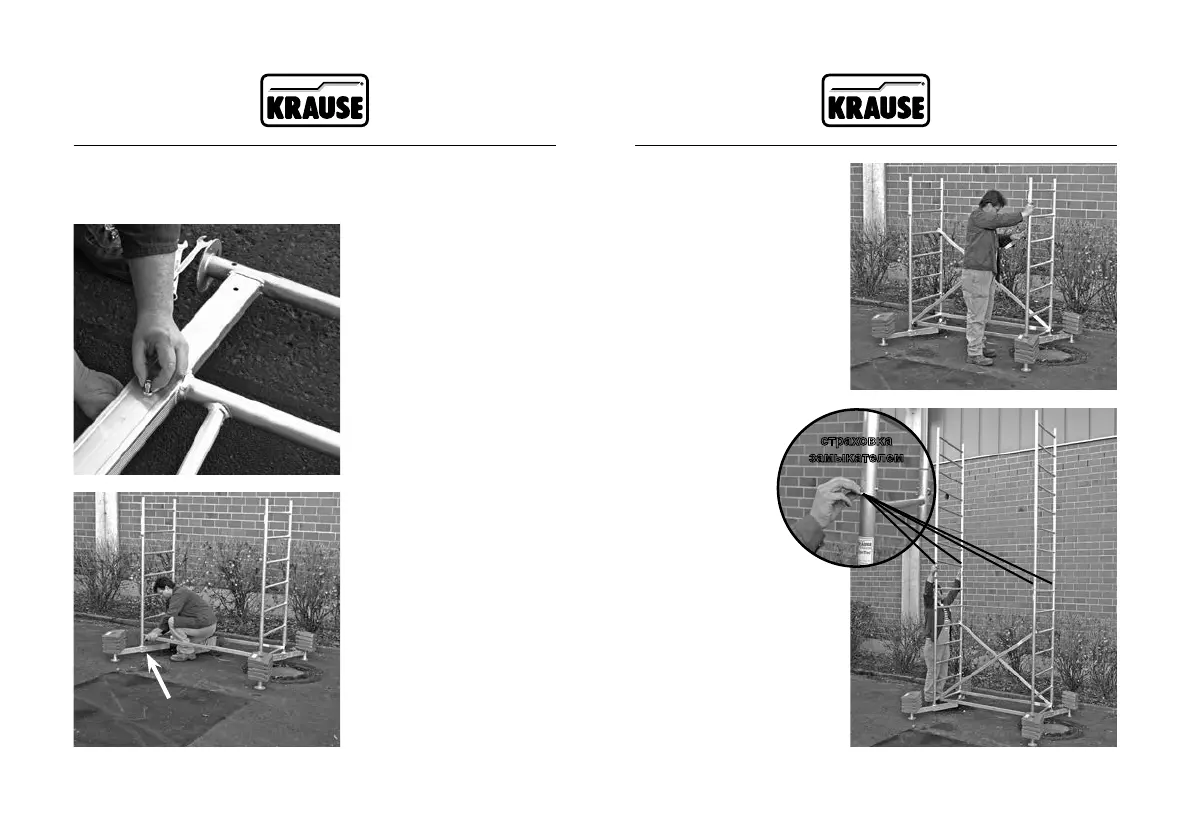

Действие 1
Вставьте траверсы в базовую
раму и закрепите двумя
шурупами (с шайбами и
гайками). Максимальное
вытягивание траверсы прим.
350 мм.
Действие 2
Соедините обе базовые рамы
двумя горизонтальными
перекладинами. Закрепите
перекладины страховочными
зажимами
Примечание
На иллюстрации изображены
подмости оснащённые
балластными грузиками.
Эти грузики необходимы для
обеспечения стабильности
конструкции. Полные данные Вы
найдёте в таблице на стр. 183!
Базовая конструкция с первой и второй надстройками
M 5 x 65 мм
Действие 3
Соедините базовые рамы
крестообразно двумя
диагоналями от первой
перекладине на первой раме
к пятой перекладине на
противоположной раме
Действие 4
Вставьте длинные
вертикальные
рамы (2,0 х 0,65 м)
в базовые рамы
и застрахуйте
замыкателем
Базовая конструкция с первой и второй надстройками
страховка
замыкателем
