3-phasiger Netzanschluss 400 V
Anschlusspläne
Umrichter ≥ 15 kW müssen mit Netzdrossel betrieben werden.
Der Anschlussplan ist gülg für die Umrichter I95AExxxF.
X257
X256
PROFINET
X267
X266
EtherNet/IP
X247
OUT
X246
IN
EtherCAT
X237
OUT
X236
IN
onboard
EtherCAT
X16
Engineering port
X83
X82
X1
n
EYF
GB
24B
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
BD2
BD1
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
X3
GDO
DO1
24O
GDI
DI1
DI2
DI3
DI4
AI1-
AI1+
DC 24 V SELV/PELV
(+19.2 V ... +28.8 V)
3/N/PE AC 400 V
3/PE
AC 340 V ... 528 V
45 Hz ... 65 Hz

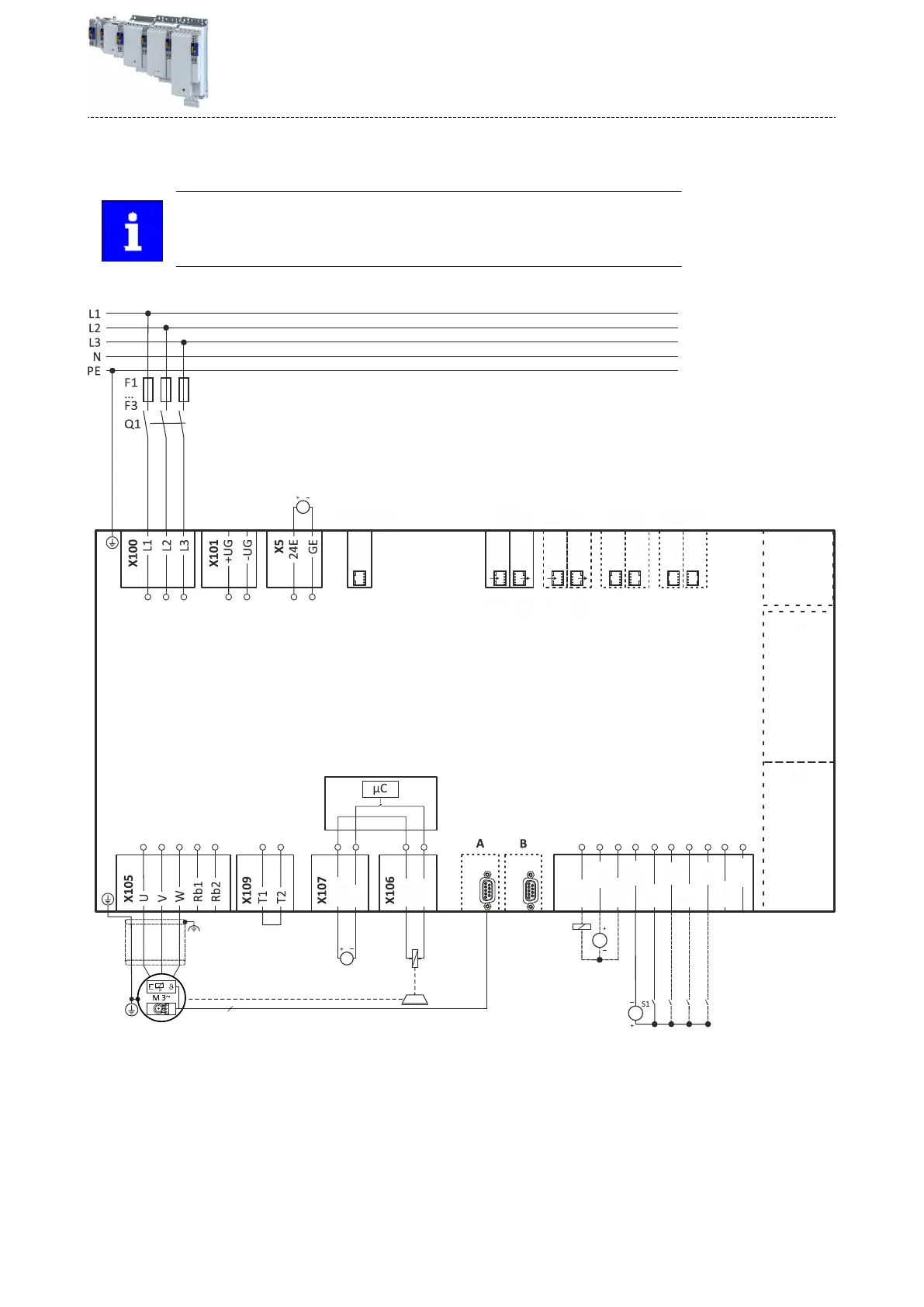

Abb. 3: Anschlussbeispiel
S1 Start/Stopp
Fx
Sicherungen
Q1 Netzschütz
EYF Lenze-Systemleitung
--- Gestrichelt dargestellt = Oponen
Einen Anschlussplan für die Klemme X1 nden Sie unter: 4Basic Safety - STO ^ 72
Einen Anschlussplan für die Klemmen X82 und X83 nden Sie un
ter: 4Extended Safety ^ 74
Elektrische Ins
tallaon
Netzanschluss
3-phasiger Netzanschluss 400 V
51
