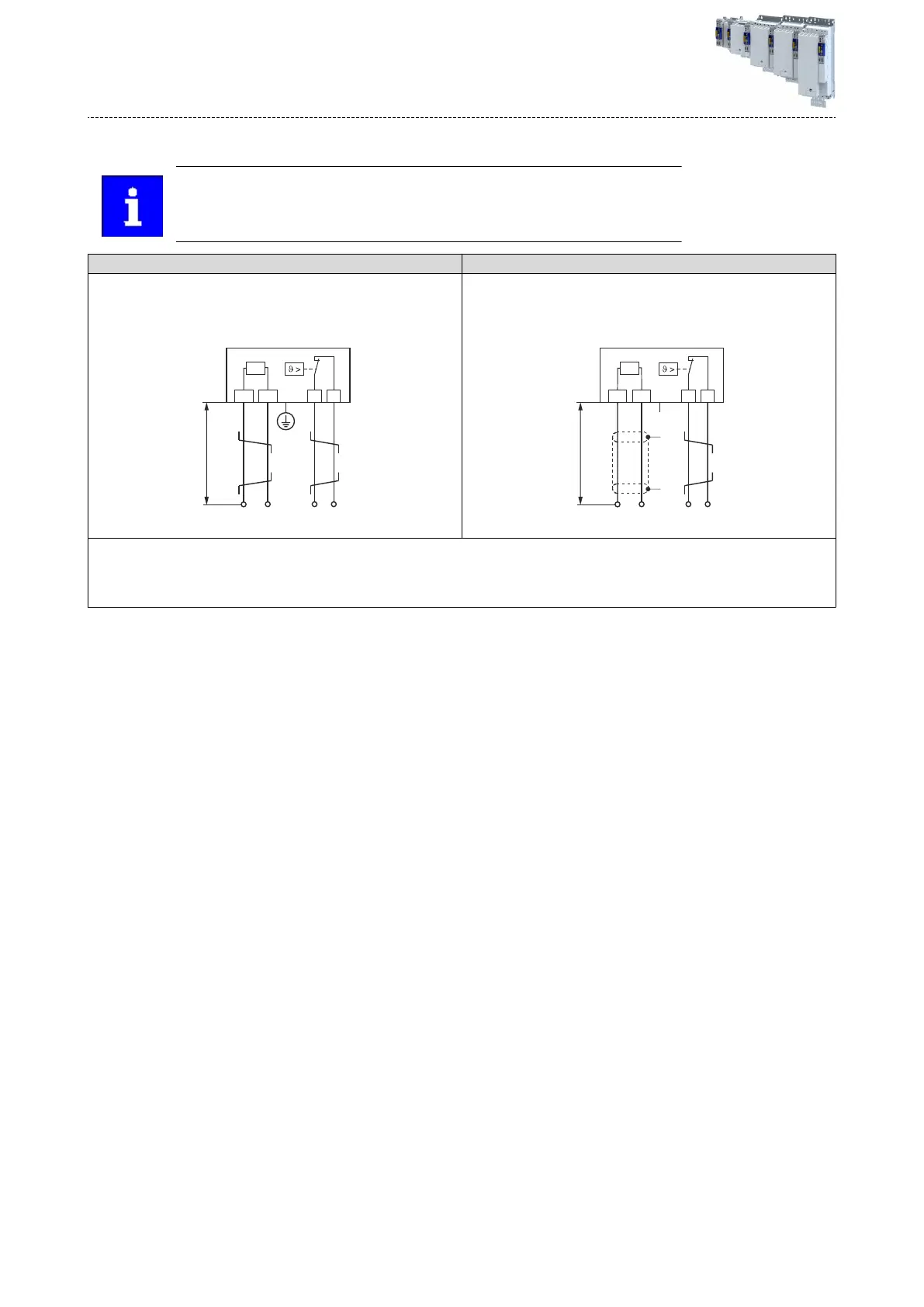

Anschluss Bremswiderstand
Verwenden Sie eigensichere Bremswiderstände, um auf eine getrennte
Ab
schaltvorrichtung (z. B. ein Schütz) verzichten zu können.
Kurze Anschlussleitungen bis 0.5 m Lange Anschlussleitungen bis max. 5 m
Bis 0.5 m Leitungslänge können die Leitung des Bremswiderstands und
die Leitung der T
emperaturüberwachung verdrillt ausgeführt werden.
Dieses Vorgehen vermindert Probleme durch EMV-Störungen.
Die Leitung des Bremswiderstands muss geschirmt sein.
Die maximale Länge beträgt 5 m.
Für die Leitung der Temperaturüberwachung ist das Verdrillen ausrei-
chend.
R
B
RB1 RB2
< 0.5 m
T1 T2
R
B
RB1 RB2
< 5 m
T1 T2
+
"
"
Verdrahtung zum Anschluss "Bremswiderstand" am Umrichter oder einer anderen Komponente mit Bremschopper.
Oponal: V
erdrahtung zu einem Steuerungskontakt, der auf die Überwachung des Thermokontakts eingestellt ist.
Bei Ansprechen des Thermokontakts muss die Spannungsversorgung des Umrichters getrennt werden (z. B. die Ansteuerung des Netz-
schützes abschalten).
Elektrische Ins
tallaon
Anschluss Bremswiderstand
64
